Испытания трансформаторного масла на пробой

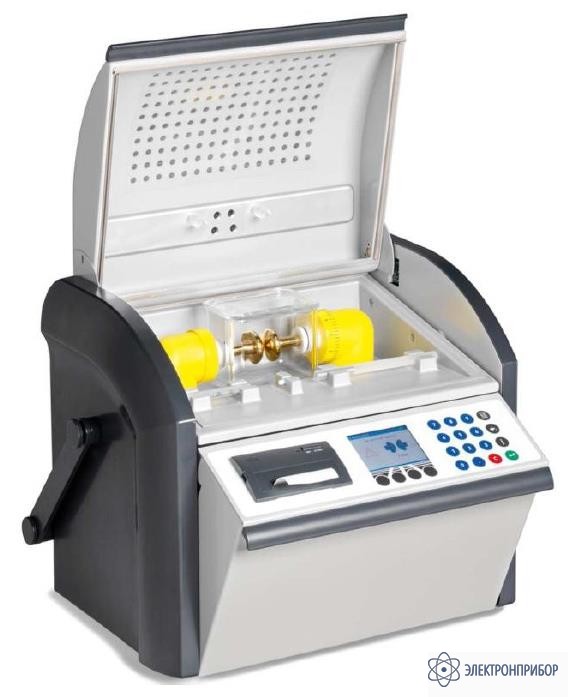

DPA 75C — портативный автоматический тестер трансформаторного масла

Сохранить в PDF Распечатать
  • Область применения портативного автоматического тестера трансформаторного масла DPA 75C:

    Мощный тестер трансформаторного масла BAUR DPA предназначен для автоматического измерения электрической пробивной прочности изоляционных жидкостей.

    Особенности портативного автоматического тестера трансформаторного масла DPA 75C:

    • Компактные, портативные и надежные устройства для использования в поле
    • Тестовое напряжение от 0 до 75 кВ
    • Воспроизводимые измерения пробивной прочности возможны на минеральных, органических (силиконовых) и растительных маслах
    • Достоверные результаты измерений благодаря короткому времени отключения при пробое (<10 мкс)
    • Самодостаточный – работает от встроенного аккумулятора или от сети
    • Пользовательский интерфейс на 12 языках
    • Эргономичная конструкция, обеспечивающая высокую производительность, удобство в управлении, безопасность и мобильность при минимальном занимаемом пространстве
    • Четкое определение пробоя благодаря системе контроля пробоя RBM Real Breakdown Monitoring и новому принципу измерения, - непосредственному измерению высоковольтного выходного напряжения
    • Полностью автоматизированный цикл измерения с 19 запрограммированными испытательными стандартами и 10 свободно программируемыми процессами измерения
    • Встроенный датчик для измерения температуры электроизоляционной жидкости
    • Эргономичный пультуправления с маслостойкой мембранной клавиатурой, легко читабельным цветным ЖК-дисплеем и встроенным принтером
    • Электромагнитный экранирован для предотвращения сбоев в системах электронной обработки данных Измерения без воздействия воздуха благодаря высококачественным проверочным чашкам (совместимым с чашками пред. версии DPA 75 E)
    • Точная установка стандартных расстояний между электродами
    • Защита испытательного сосуда при транспортировке
    • ПК-интерфейс, включая ПО для управления процессами измерения, создания протоколов измерения и архивирования (опция)
  • Технические характеристики портативного автоматического тестера трансформаторного масла DPA 75C:

    Параметр Значение
    Напряжение питания 85 В ... 264 В (47 Гц... 63 Гц)
    Потребляемая мощность макс. 60 ВА
    Встроенный аккумулятор 2 х 6 В / 6,5 Ач – примерно 8 часов работы без подзарядки
    Выходное напряжение 0...75 кВ кВэфф. симметричное
    Для изолирующих жидкостей со значениями tan 5 < 4,5 или удельным сопротивлением р > 30 М0м
    Скорость подъема напряжения 0,5...10кВ/сек
    Время отключения < 10 мкс
    Контроль напряжения Мониторинг реальных пробоев
    (Real Breakdown Monitoring)
    Внутренняя регистрация температуры пробы масла 0 … 99 ° С
    Температурная дискретность 1 °С
    Точность 0... 75 кВ ± 1 кВ
    Разрешение 0,1 кВ
    Запрограммированные стандарты ASTM D 1816-04 1 мм, ASTM D 1816-04 2 мм, ASTM D 1816/97, ASTM D 877 / 2002 РА, ASTM D 877/2002 РВ,
    BS EN 60156, CEI EN 60156, CSSRRVHP/ 1985, IEC 60156/ 1995-05, IRAM 2341 / 1972, JIS С2101 / 1999,
    PN 77 / Е-04408, SEVEN 60156, UNEEN 60156, NF EN 60156, SABS EN 60156,
    VDE0370 раздел 5/96, AS1767.2.1, отдельное измерение
    Свободно программируемые испытания 10
    Порт USB 2.0
    Принтер Матричный принтер, 24 знака, 57 мм стандартная бумага
    Температура окружающей среды -10... +55 °С
    Температура хранения -20... +60 °С
    Относительная влажность воздуха без конденсации влаги
    Класс защиты IP 32
    Дисплей цветной ЖК-дисплей (320 x 240)
    Сконструировано и изготовлено по стандартам IEC 61010-1, EN 61010-1, VDE 0411 раздел 1
    Языки Немецкий, Английский, французский, Испанский, Итальянский, Португальский,
    Голландский, Польский, Русский, Китайский (Китай), Китайский (Тайвань), Чешский
    Размеры 476 х 372 х340 мм (в закрытом состоянии)
    476 x 635 x 420 мм (в открытом состоянии)
    Вес 29 кг
  • Комплект поставки DPA 75C

    Наименование Количество
    Портативный автоматический тестер трансформаторного масла DPA 75c 1
    Проверочная чашка (1 шт./на выбор) 1
    Завихритель масла с магнитным перемешивающим стержнем 1
    Съемник для завихрителя масла 1
    Установочный калибр 1
    Сетевой кабель 1
    Руководство по эксплуатации 1
    Ремень для ношения на плече 1

    Доплнительная комплектация

    Наименование Цена
    Калибратор KADPA/DTA С По запросу
    Ключ под гайку с торцовыми отверстиями для разборки проверочной чашки По запросу
    ПК-интерфейс и ПО для испытания масел BAUR ITS, вкл. кабель По запросу
    Прочный, полностью герметичный мешок с крышкой (возможна работа в сумке) По запросу
    Установочный калибр 1/2/2,5/2,54/4/5 мм По запросу
