Испытания трансформаторного масла на пробой

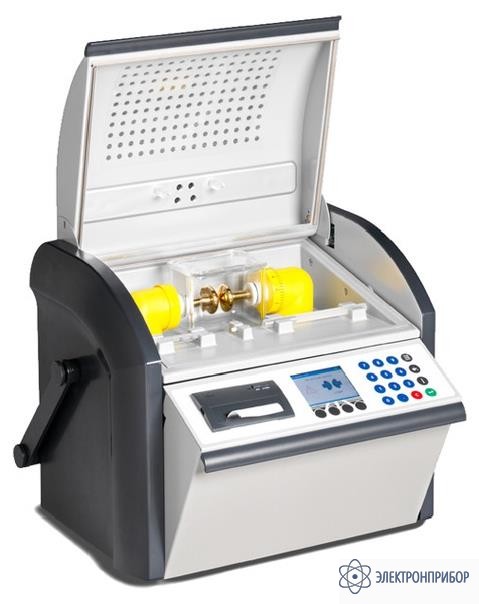

DPA 75 — портативный автоматический тестер трансформаторного масла

Сохранить в PDF Распечатать
  • Область применения портативного автоматического тестера трансформаторного масла DPA 75:

    Эргономичный, полностью автоматический тестер DPA 75 предназначен для испытаний трансформаторного масла на электрическую прочность. Отличается высокой точностью измерения, безопасностью и простой работы. Испытание электрической прочности масла выполняется при напряжении до 75кВ. Все необходимые данные отображаются на большом дисплее с высоким разрешением. Защитная крышка прибора снабжена блокировкой, отключающей высокое напряжение при её открывании. В процессе работы на дисплей выводится информация о требуемых от оператора действиях. Автоматическое самотестирование прибора обеспечивает исключительно высокую точность измерений.

    Особенности портативного автоматического тестера трансформаторного масла DPA 75:

    • Функциональная и эргономичная конструкция
    • Напряжения испытаний от 0 до 75 кВ (действующее значение)
    • Возможно проведение нескольких испытаний на пробах кремний - органического (силиконового) масла вследствие краткого времени пробоя (< 1 мс) и ограничения тока
    • Наличие встроенного датчика для сбора данных о температуре электроизоляционной жидкости
    • Встроенный принтер для печати на обычной бумаге для автоматического получения отчета по данным испытания
    • Переключатель с блокировкой от неправильного срабатывания для защитной крышки
    • Маслостойкая индикаторная панель с сенсорным управлением и легкий для чтения графический дисплей обеспечивают оптимальную и удобную связь с пользователем
    • Компактная конструкция, малая масса в транспортной упаковке, а также заплечный ремень и ручка для переноски
    • Возможность работы от сети и от аккумуляторной батареи
  • Технические характеристики портативного автоматического тестера трансформаторного масла DPA 75:

    Параметр Значение
    Выходное напряжение при испытании электрической прочности 0 … 75 кВ (действующее) симметричное
    Дисплей ЖКД с разрешением 160 ´ 80 и подсветкой
    Цифровая индикация напряжения 0 – 75 кВ, ± 1 кВ
    Разрешение (при отображении) 0,1 кВ
    Скорость подъема напряжения 0,5 – 1 – 2 – 3 – 4 – 5 кВ/сек
    Ток отключения 4 мА
    Время отключения на пробой £ 1 мсек
    Контроль пробоя (RBM) Определение пробоя
    Встроенная функция сбора данных температуры образца 0 … 99 ° С
    Разрешение 1 ° С
    Рабочая температура 0 ° С … +45 °С
    Относительная влажность £ 90 %
    Температура хранения -20 ° С … +55 °С
    PC-интерфейс Двунаправленный RS 232, 9-ти контактный переходник D
    Питание В диапазоне 90 – 264 В, 50/60 Гц
    Потребляемая мощность Максимум 120 ВА
    Размеры 405 x 345 x 275 мм
    Вес 21 кг
    Внутренняя подзаряжаемая батарея 2 ´ 6 В, 6 ампер-часов
    DPA 75 соответствует следующим стандартам ICE 1010, EN 61010-1, VDE 0411 часть 100
    Стандарты измерений IEC 156/95 CEI EN 60156 BS EN 60156
    VDE 0370 IRAM 2341/72 VDE 0370 часть 5/96
    SEV EN 60156 ASTMD 1816/97 ASTMD 877/87
    CSSR RVHP/85 PN 77/ED 4408
  • Комплект поставки DPA 75

    Наименование Количество
    Портативный автоматический тестер трансформаторного масла DPA 75 1
    Сумка для DPA 75 1
    Сосуд для проведения испытаний, 0,4 литра в соответствии с требования стандарта IEC 156I, включая крышку 1
    Мера образцовая, 2,5 мм, в соответствии с требованиями стандарта IEC 1
    Шнур сетевого питания 1
    Устройство для перемешивания масла 1
    Стержень подъёмный устройства для перемешивания масла 1
    Ремень для переноски регулируемый 1
    Аккумуляторная батарея 1
    Принтер 1
    Ручка для переноски 1
    Руководство по эксплуатации 1
  • Дополнительная комплектация DPA 75

    • 13 570 руб.
      Добавить к заказу

      ELCHROM-G, 100 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 6 962 руб.
      Добавить к заказу

      ELCHROM-G, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 11 097 руб.
      Добавить к заказу

      ELCHROM-G, 50 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

    • 7 788 руб.
      Добавить к заказу

      ELCHROM-GS, 20 мл, пробоотборник трансформаторного масла

      Пробоотборники трансформаторного масла «ELCHROM» предназначены для отбора проб трансформаторного масла или другой изоляционной жидкости из высоковольтного маслонаполненного электрооборудования (силовые и измерительные трансформаторы, высоковольтные вводы, кабели и конденсаторы). Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.
