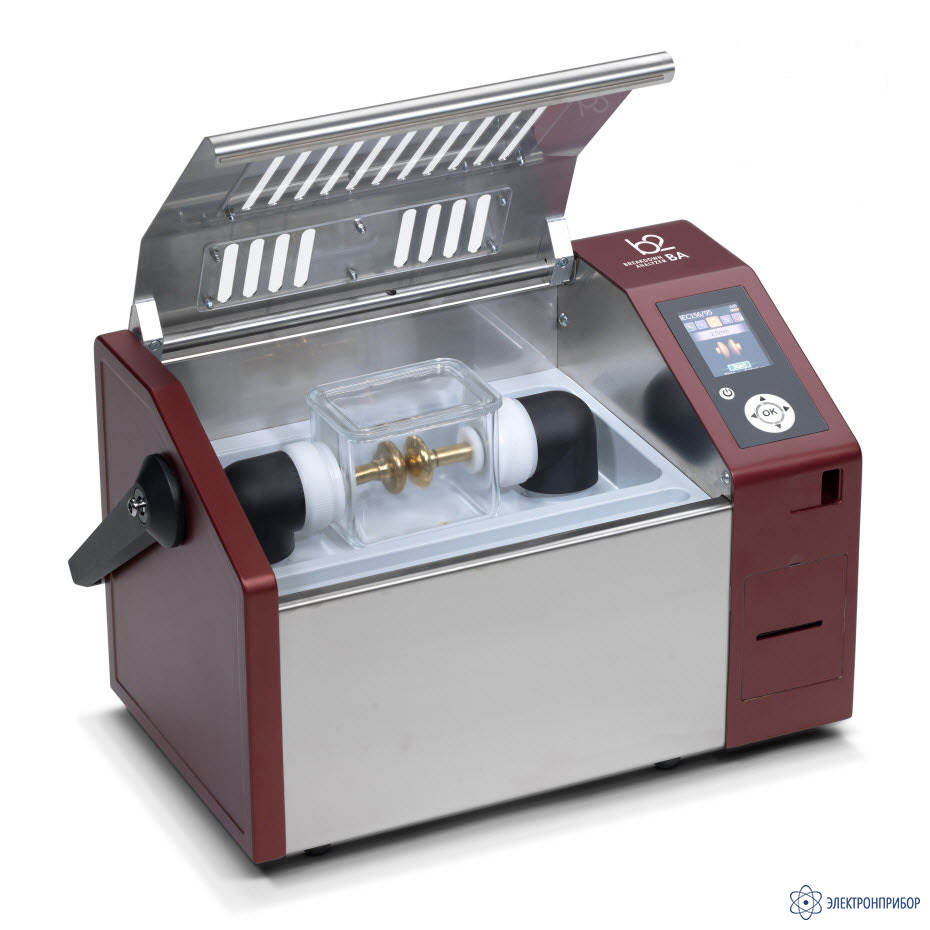

BA75 — портативный анализатор диэлектрических свойств трансформаторного масла на пробой до 75 кВ

Сохранить в PDF Распечатать
  • Назначение анализатора BA75:

    Полностью автоматическая мобильная установка для испытания на электрическую прочность (на пробой) трансформаторных масел на напряжение до 75кВ. Испытание производится автоматически. Все что требуется от оператора - залить пробу масла в ячейку, вставить ячейку в установку, выбрать процедуру тестирования - например ГОСТ 6581-75- и нажать кнопку СТАРТ. Установка самостоятельно будет следовать заданной ГОСТ последовательностью, проводя 6 тестов, с интервалами в 5 мин, самостоятельно перемешивая масло. В конце процедуры будет рассчитано, выведено на печать на встроенный принтер или сохранено в памяти все напряжения пробоя, средние значения, погрешности и вариация.

  • Технические характеристики анализатора BA75:

    Параметр Значение
    Выходное напряжение до 75 кВ действующие значения симметричное
    Погрешность измерения напряжения в диапазоне 0 ... 75 кВ составляет ±1 кВ
    Скорость нарастания напряжения в диапазоне 0.5...10 кВ/с (2кВ/c для ГОСТ6581-75)
    Разрешение измеряемого выходного напряжения 0.1 кВ
    Электропитание 85 В ... 264 В (47 Гц ... 63 Гц) или 12 В внешнее питание
    Потребляемая мощность 75 ВА
    Перезаряжаемая батарея 1 x 12В / 7,2Ач (встроенная, в стандартном комплекте поставки)
    Время выключения подачи напряжения при наступлении пробоя диэлектрика < 5мкс
    Измерение температуры масла 0 ... 100 °C
    Разрешение температура 1 °C
    Дисплей ЖК 2,8" цветной, поддерживает русский язык
    Программное обеспечение "BA 60 Control Center" для обработки результатов измерений (в том числе в графическом виде) включено в комплект поставки
    Интерфейс Bluetooth
    Рабочая температура -5° ... 45 °C
    Температура хранения -20 ... +60 °C
    Относительная влажность Без конденсации
    Размеры W x H x D 430 x 280 x 250 мм
    Вес всего 19 кг.
  • Комплект поставки BA75

    Наименование Количество
    1 Анализатор диэлектрических свойств трансформаторного масла ВА 75 1
    2 Емкость стеклянная с грибообразными электродами 1
    3 Встроенный принтер 1
    4 Встроенная батарея питания 1
    5 Магнитная палочка для забора магнитной мешалки из пробы масла 1
    6 Устройство для проверки зазора между электродами 1; 2; 2,5; 4 или 5мм 1
    7 Руководство по эксплуатации на русском языке 1
    8 Комплект программного обеспечения 1
