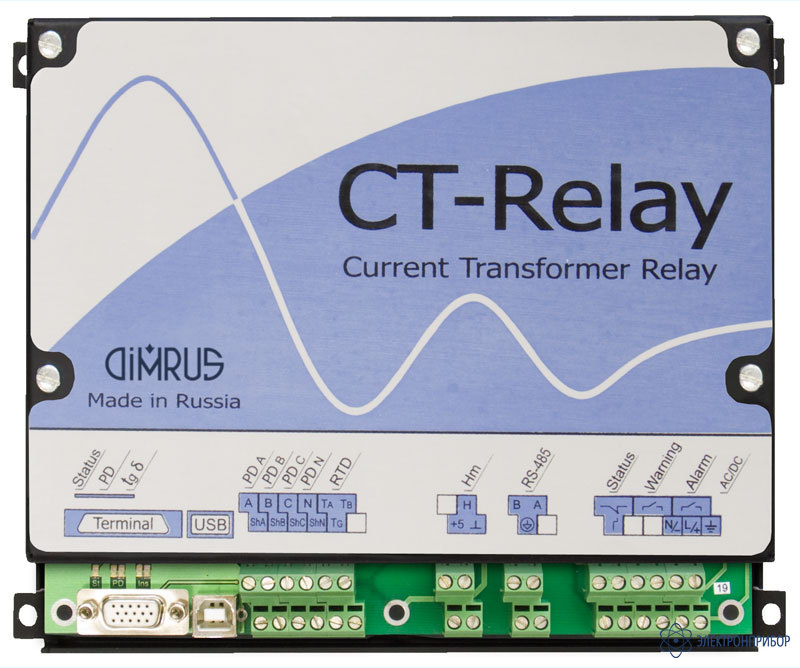

CT-Relay — контроль состояния высоковольтных трансформаторов тока под рабочим напряжением

Сохранить в PDF Распечатать
  • Назначение реле CT-Relay:

    Реле контроля изоляции CT-Relay (Current Transformer Relay) предназначено для использования на трансформаторах тока с рабочим напряжением 110 - 500 кВ. Измерительные трансформаторы тока (ТТ) являются одним из наиболее проблемных устройств высоковольтных подстанций. Реального снижения уровня их аварийности в условиях эксплуатации можно добиться только в результате использования эффективных приборов непрерывного контроля изоляции.

    Реле контроля CT-Relay специально разработана для обеспечения оперативного контроля за состоянием изоляции высоковольтных ТТ. Система состоит из трех датчиков тока проводимости и частичных разрядов марки DB-2/TT, измерительного прибора и диагностического программного обеспечения для компьютера. Кроме того, для повышения достоверности проведения измерений и получения диагнозов, в реле CT-Relay дополнительно регистрируются параметры окружающей среды – влажность и температура воздуха.

    В измерительном приборе системы реализованы два метода диагностики, работающие в режиме "on-line", т. е. в процессе эксплуатации ТТ. Это контроль токов проводимости, позволяющий постоянно контролировать тангенс угла потерь изоляции и анализ частичных разрядов, позволяющий выявлять появление дефектов на самых ранних этапах их развития.

    Наиболее достоверным способом контроля изоляции ТТ является измерение tgd. Диагностика по частичным разрядам является вспомогательным методом, т. к. на высоких напряжениях велико влияние коронных разрядов, имеющих параметры близкие к параметрам частичных разрядов.

  • Технические характеристики реле CT-Relay:

    Параметр Значения
    Количество контролируемых ТТ 3
    Рабочее напряжение трансформаторов, кВ 110 - 500
    Количество каналов измерения температуры 1
    Количество каналов измерения влажности 1
    Количество встроенных выходных реле управления (сухой перекидной контакт) 3
    Управление сигнализацией (сухой контакт) 5 А, 250 В
    Объем энергозависимой памяти (FLASH) для хранения информации, Мб 64
    Порты внешней связи реле RS-485, USB
    Габаритные размеры реле без монтажного шкафа, мм 222 х 170 х 35
    Диапазон рабочих температур, oC от – 40 до +50
    Относительная влажность воздуха до 95% при температуре +25 °С

    Реле CT-Relay может использоваться в автономном режиме, а может быть легко интегрирована в АСУ-ТП подстанции, для чего имеет порт связи RS-485. Поскольку оно рассчитано на работу в индустриальном диапазоне внешних температур, то оно может монтироваться рядом с одним из контролируемых трансформаторов.

  • Комплект поставки CT-Relay

    Наименование Количество
    Измерительный прибор 1
    Датчик DB-2/TT 3
    Диагностическое программное обеспечение 1
    Руководство по эксплуатации 1
