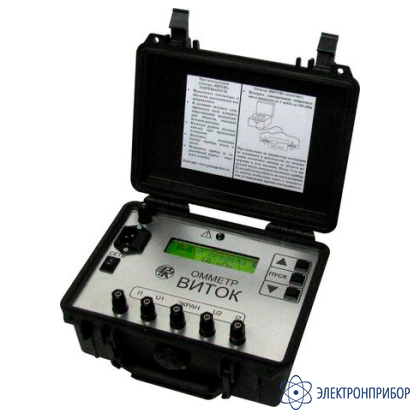

ВИТОК (с сетевым питанием) — омметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      35882-07

    • Производитель

      НИИЭМП

    Сертификаты

    Назначение и область применения омметра ВИТОК:

    Омметр ВИТОК предназначен для измерения электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью: обмоток силовых трансформаторов, генераторов и электродвигателей, а также жил силовых кабелей (на металлических каркасах) и т.д.

    Прибор ВИТОК позволяет автоматизировать методы измерения, регламентируемые ГОСТ 3884 и Методическими указаниями ОРГРЭС, заменяя использование комплекса оборудования (аккумулятора, вольтамперметров М2044 или М20510, мостов Р333 или Р3009 и т.д.) и исключая субъективность оценки.

    Омметр ВИТОК выпускается в двух модификациях:

    • с сетевым (50 Гц, 220 В) питанием;
    • c комбинированным (сеть/аккумулятор) питанием.

    Результаты измерений и вычислений индицируются на многофункциональном жидкокристаллическом дисплее. Время измерения зависит от индуктивности контролируемого объекта.

  • Основные технические характеристики прибора ВИТОК (с сетевым питанием):

    Наименование параметра Значение
    Диапазон измеряемых сопротивлений от 1 мкОм до 100 кОм
    Погрешность % , ±, не более 0,2 … 0,5
    Диапазон рабочих температур от -5 до + 40 °С
    Потребляемая мощность, не более 70 ВА
    Питание прибора сеть 50 Гц, 220 В
    аккумулятор
    Продолжительность непрерывного измерения при работе омметра от встроенного аккумулятора, не менее 3 часа
    Габаритные размеры, не более 270 х 246 х 124 мм
    Масса прибора, не более 4,0 кг
  • Комплект поставки ВИТОК (с сетевым питанием)

    Наименование Количество
    1. Прибор "ВИТОК" 1
    2. Руководство по эксплуатации 1

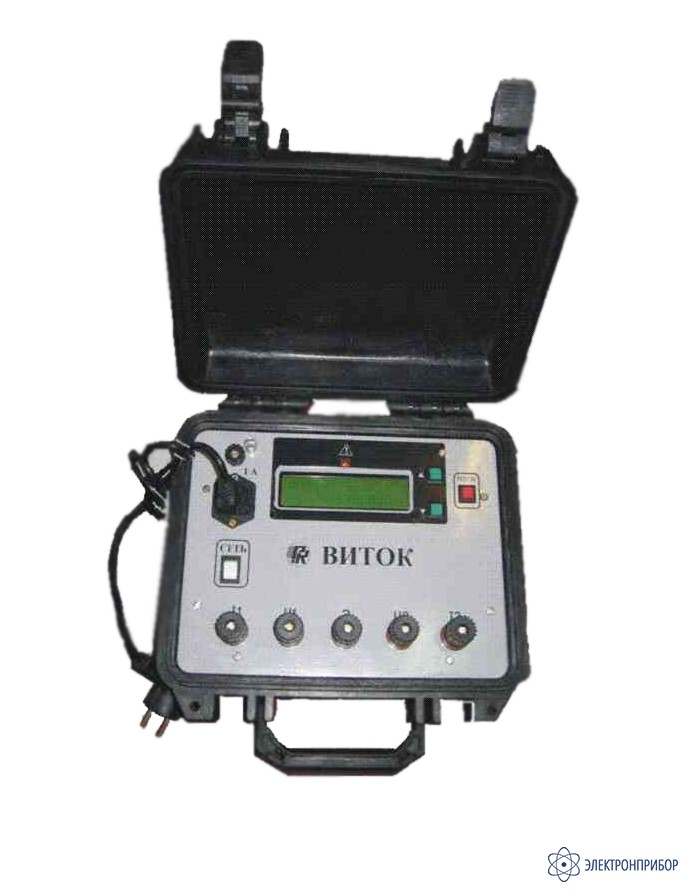

    Корпус омметра ВИТОК представляет собой герметично закрывающийся кейс из композитного сверхпрочного материала, легко выдерживающего нагрузки в виде давления или ударов.

    Прибор ВИТОК хорошо зарекомендовал себя в ходе опытной эксплуатации на различных предприятиях энергетики.

    Входные кабели и контакторы (по дополнительному заказу):

    Номер варианта исполнения (заказа) Контактор Трубка Длина
    Вариант 1 Вариант 2 Вариант 1 Вариант 2
    1 + + 3
    2 + +
    3 + +
    4 + +
    5 + + 5
    6 + +
    7 + +
    8 + +
    9 + + 10
    10 + +
    11 + +
    12 + +
    13 + + 15
    14 + +
    15 + +
    16 + +

    КОНТАКТОР ВАРИАНТ 1:

    Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения.

    КОНТАКТОР ВАРИАНТ 2:

    Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок.

    ТРУБКА ВАРИАНТ 1:

    Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам.

    ТРУБКА ВАРИАНТ 2:

    Эластичная ПХВ трубка.

    Во всех вариантах исполнения входного кабеля используются экранированные провода марки МГШВ-Э сечением 0,75 мм. (токовый провод) и сечением 0,2 мм (потенциальный провод), которые протянуты или в силиконовую трубку, или в трубку ПХВ.

  • Дополнительная комплектация ВИТОК (с сетевым питанием)

    • Есть в наличии
      6 265.80 руб.
      Добавить к заказу

      Исполнение 1 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 3 м.

    • 15 068.60 руб.
      Добавить к заказу

      Исполнение 10 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 10 м.

    • 10 944.50 руб.
      Добавить к заказу

      Исполнение 11 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 10 м.

    • 3 475.10 руб.
      Добавить к заказу

      Исполнение 12 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 10 м.

    • 8 260 руб.
      Добавить к заказу

      Исполнение 13 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 15 м.

    • 19 493.60 руб.
      Добавить к заказу

      Исполнение 14 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 15 м.

    • 15 410.80 руб.
      Добавить к заказу

      Исполнение 15 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 15 м.

    • 4 206.70 руб.
      Добавить к заказу

      Исполнение 16 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 15 м.

    • Есть в наличии
      8 537.30 руб.
      Добавить к заказу

      Исполнение 2 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 3 м.

    • 4 590.20 руб.
      Добавить к заказу

      Исполнение 3 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 3 м.

    • Есть в наличии
      2 188.90 руб.
      Добавить к заказу

      Исполнение 4 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 3 м.

    • Есть в наличии
      6 820 руб.
      Добавить к заказу

      Исполнение 5 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 5 м.

    • Есть в наличии
      10 561 руб.
      Добавить к заказу

      Исполнение 6 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 5 м.

    • Есть в наличии
      6 501.80 руб.
      Добавить к заказу

      Исполнение 7 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 5 м.

    • 2 755.30 руб.
      Добавить к заказу

      Исполнение 8 входного кабеля и контакторов, для ВИТОК

      Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 5 м.

    • 7 534.30 руб.
      Добавить к заказу

      Исполнение 9 входного кабеля и контакторов, для ВИТОК

      Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 10 м.
