ЦС4105, ЦС 4105, ЦС-4105

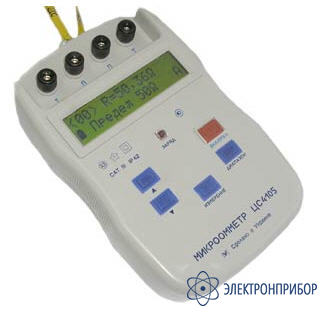

ЦС4105 — цифровой микроомметр

Сохранить в PDF Распечатать
  • Назначение микроомметра ЦС4105:

    Микроомметры ЦС4105 (далее - микроомметры) предназначены для измерения электрического сопротивления постоянному току компонентов электрических цепей, не находящихся под напряжением.

    Микроомметры используют на предприятиях любых отраслей для контроля: переходного сопротивления контактов переключателей и разъединителей; электрического сопротивления паяных, сварных и винтовых соединений; электрического сопротивления контактов в местах присоединения цепей заземляющих устройств: активного электрического сопротивления шин, проводов, кабелей, обмоток электрических машин и другого оборудования.

    Описание микроомметра ЦС4105:

    Микроомметры относятся к электронным средствам измерительной техники с цифровым отсчетом, оборудованы микроконтроллером и жидкокристаллическим индикатором (далее ЖК-индикатор).

    Принцип действия микроомметров основан на преобразовании напряжения на сопротивлении при прохождении тока конкретного значения. Напряжение преобразуется с помощью аналого-цифрового преобразователя (АЦП) в цифровую форму и отображается на ЖК-индикаторе.

    Работой АЦП и реализацией функций микроомметров управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мкОм, мОм. Ом), хранение в памяти результатов предыдущих двадцати измерений и автоматический выбор диапазона измерения.

    Режим работы микроомметров может быть автоматический или ручной.

  • Технические характеристики микроомметра ЦС4105:

    Параметр Значение
    Диапазоны измерения, мОм от 10-2 до 3,
    от 1 до 300,
    от 102 до 5·104
    Пределы допускаемой основной относительной погрешности, % ± 2,5
    Сила тока потребления в ручном режиме работы, А, не более 0,25
    Рабочие условия применения:
    - диапазон рабочих температур. °С
    - относительная влажность при 30 °С без конденсации, %

    от минус 10 до плюс 55
    до 90
    Габаритные размеры мм., не более 230x140x59
    Масса с аккумуляторами, кг., не более 1
    Средняя наработка на отказ, ч 10000
    Средний срок службы, лет 10
    Степень защиты корпуса IP42 по ГОСТ 14254-96
    Питание осуществляется от восьми аккумуляторов типа АА с номинальным напряжением 1.2 В каждый
  • Комплект поставки ЦС4105

    Наименование Количество
    1 Микроомметр ЦС4105 1
    2 Ремень 1
    3 Сумка 1
    4 Зажим 2
    5 Щуп 2
    6 Проводник 2
    7 Аккумулятор типоразмера АА 12 В 8
    8 Блок питания 12В 0.7А 1
    9 Руководство по эксплуатации 1
