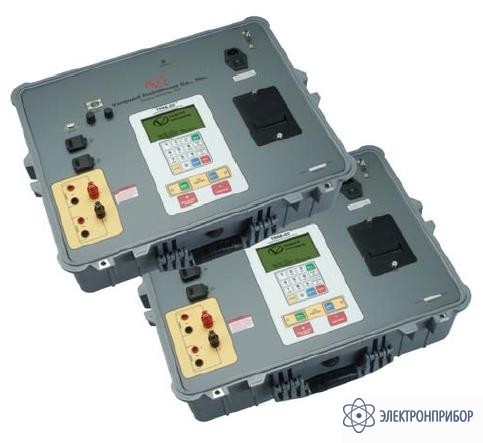

TRM-40 — специализированный измеритель сопротивления обмоток трансформаторов, тестирование устройств РПН

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      51289-12

    • Производитель

      Vanguard, США

    Назначение прибора TRM-40:

    Специализированный трансформаторный омметр TRM-40 позволяет быстро, безопасно и точно измерить сопротивление постоянному току всех типов магнитных обмоток. Прибор позволяет тестировать обмотки трансформаторов, двигателей и выполнять измерения сопротивления слаботочных соединений, контактов и цепей управления. Измерение сопротивления обмоток трансформатора 500 МВА менее чем за 3 минуты!

    Двойной комплект потенциальных входов позволяет измерять сопротивление первичных и вторичных обмоток однофазных и трехфазных трансформаторов одновременно. Эта возможность одновременного снятия двух показаний вместе с функцией двунаправленного токового выхода также помогает увеличить скорость измерений при тестировании обмоток трехфазных трансформаторов.

    Безопасность оператора при проведении тестирования обеспечена функцией автоматического отключения. При любом случайном отсоединении испытательного конца или потере питания прибор безопасно автоматически снимет напряжение, оставшееся на испытуемом объекте.

    Особенности прибора TRM-40:

    • Автоматически разряд цепи после проведения теста
    • 2 канала - одновременное измерение по высокой и низкой стороне
    • Тестирующий ток от 10 мА до 40 А
    • Диапазон измерения от 1 мкОм до 500 Ом
    • Тестирование устройств РПН, регуляторов напряжения
    • Автоматическое размагничивание сердечника трансформатора после проведения тестирования
    • Возможность продолжительного (до 45 мин) непрерывного тестирования.
    • Температурная компенсация
    • Память на 100 измерений
    • Компьютерные интерфесы RS232, USB, Bluetooth
    • Встроенный энергонезависимый принтер
    • Небольшой вес прибора 15 кг.

    Полезным способом тестирования остается ввод непрерывного тока в целую секцию шины с последующим измерением падения напряжения на каждом соединении с помощью тестовых проводов омметра или вольтметра. Что невозможно сделать при пульсовой генерации тестирующего токового сигнала, предлагаемого 2 кг микроомметрами на пальчиковых батерейках.

    Также очень важно непрерывная подача испытательного тока, например, когда необходим нагрев тестируемого объекта протекающим током в течение определенного периода времени. Очевидно, что в этих случаях новые портативные микроомметры – это не те приборы, которые нужны для выполнения этой работы.

    Использование прибора TRM-40:

    • Для контроля результатов заводских испытаний.
    • В программах регулярного технического обслуживания.
    • Для помощи при локализации таких дефектов трансформаторов, как плохие контакты в соединениях.

    Программы регулярного технического обслуживания, которые включают в себя измерения сопротивлений – область наиболее эффективного применения этого прибора. После того, как контрольный уровень сопротивления установлен, можно сравнить результаты последующих испытаний для определения, имеют ли место изменения этого параметра в трансформаторах и соответствующих обмотках управления, регуляторах напряжения, электродвигателях, генераторах, контактах выключателей и всех типах соединений (болтовых, паяных, обжимных и т.д.).

    Основные достоинства прибора TRM-40:

    Цифровые показания сразу по 2 каналам позволяют тестировать две обмотки одновременно, исключая потери времени на уравновешивание моста. Диапазон выходного тока, выбираемые пользователем, до 40 А. Функция двунаправленного токового выхода прибора позволяет использовать имеющиеся магнитные свойства сердечника трансформатора для ускорения стабилизации испытательных токов, снижая при этом время испытания.

    Встроенная схема размагничивания позволяет оператору размагничивать сердечник трансформатора либо до или после завершения испытания, либо использовать эту функцию автономно.

    Внутренняя память имеет большую емкость для хранения данных, их последующего вызова, печати и анализа.

    Встроенный принтер для мгновенной печати отчета об измерениях.

    Встроенная цепь разряда для безопасной разрядки объекта после завершения испытания, либо при случайном отсоединении провода или потере питания. Динамическое (без необходимости ручного переключения) тестирование устройств РПН.

    Динамический тест РПН позволяет проводить измерение сопротивления в то время, как РПН переключает ступени. Тест проводится в течение 240 секунд, что позволяет устройству РПН за это время переключить все возможные положения. Данные измерений постоянно записываются в памяти прибора в течение всего времени тестирования. Прибор идеально подходит для тестирования устройств РПН, т.к. он может быть включен в момент переключения коэффициента трансформации. Благодаря этому появляется возможность быстрого тестирования устройства РПН, т.к. пропадает необходимость выполнять зарядку и разрядку цепи при каждом переключении. Прибор TRM автоматически выполняет балансировку после каждого переключения.

    Другим типом устройств изменения коэффициента трансформации являются устройства ПБВ. Они не настолько распространены, как устройства РПН, т.к. для переключения требуют отключения трансформатора от сети и потребителей. Измерение подобных устройств займет большее время, т.к. для переключения потребуется отключать трансформатор от сети. Прибор TRM позволяет тестировать такие устройства, однако перед каждым переключением необходимо выполнять разрядку трансформатора.

  • Технические характеристики прибора TRM-40:

    Параметр Значения
    Габаритные размеры и вес 530x430x240 мм,
    Вес 15,4 кг
    Напряжение питания 200-240 В переменного , 50/60 Гц
    Диапазон измерения сопротивления 1 мкОм - 500 Ом
    Погрешность 1–19,999 мкОм: ±0.5%;
    20–999 мОм: ±1%;
    1–2000 Ом: ±1.5%
    Тестовое напряжение 60 В постоянного макс
    Тестовый ток Автоматический выбор, 1-40 А макс
    Дисплей ЖК с подсветкой, графический, 64 х 128 точек
    Принтер Термопринтер встроенный, шириной 6 см
    Рабочая температура -10 °C до +50 °C
  • Комплект поставки TRM-40

    Наименование Количество
    1. Прибор 1
    2. 15 м тестовый кабель 3
    3. Кабель заземления 1
    4. Кабель сетевого питания 1
    5. Сумка 1
    6. Компьютерный кабель 1
    7. Программное обеспечение 1
    8. Документация 1
