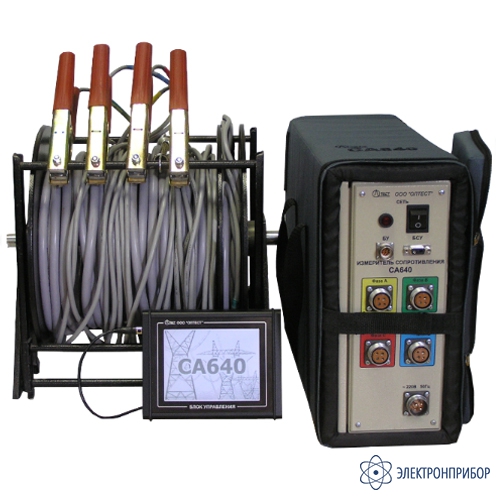

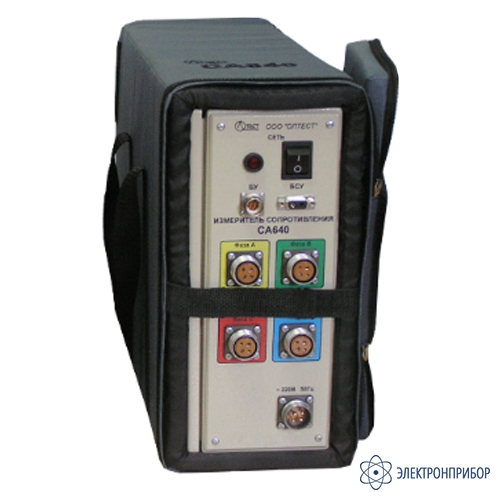

СА640 — измеритель сопротивления обмоток трансформаторов

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      59334-14

    • Производитель

      Прочие

    Назначение измерителя сопротивления обмоток трансформаторов СА640

    Измеритель сопротивления обмоток трансформаторов СА640 предназначен для контроля и измерения сопротивления постоянному току электрических цепей, имеющих значительную индуктивность, обмоток трехфазных и однофазных трансформаторов, генераторов и электродвигателей, применяемых в энергетике, промышленности и на транспорте, а также для размагничивания магнитной системы трансформаторов при проведении их испытаний.

    Описание измерителя сопротивления обмоток трансформаторов СА640

    Измерение сопротивления производится методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерений. Подключение прибора СА640 осуществляется сразу к трем фазам трансформатора. Переключение между фазами выполняется автоматически. Все результаты измерения сохраняются в памяти блока управления и в дальнейшем могут обрабатываться на персональном компьютере с помощью программ Microsoft office.

    В измерителе СА640 предусмотрена функция размагничивания трансформаторов. При проведении размагничивания обеспечивается, протекание постоянного тока по одной из обмоток каждого стержня со сменной полярности этого тока и постепенным уменьшением его значения. В каждом следующем цикле ток уменьшается на 40% от значения тока в предыдущем цикле. Ток первого и последнего цикла смены полярности задается пользователем.

    Особенности измерителя сопротивления обмоток трансформаторов СА640

    • Одновременное подключение ко всем выводам обмотки проверяемого трансформатора с помощью измерительного кабеля длиной 25 м;
    • Встроенный источник тестового тока мощностью 1000 Вт, максимальной силой тока 25 А и максимальным напряжением 60 В, что обеспечивает малое время измерения;
    • Функция автоматического размагничивания, позволяющая произвести быстрое размагничивание магнитной системы трансформатора;
    • Широкий диапазон рабочих температур: от -20 °С до 50 °С;
    • Управление процессом измерения с помощью блока управления с сенсорным индикатором или персонального компьютера;
    • Обработка результатов измерения с помощью персонального компьютера
  • Технические характеристики измерителя сопротивления обмоток трансформаторов СА640

    Параметр Значение
    Метрологические характеристики
    Сопротивление постоянному току от 0 до 20 кОм
    Характеристики встроенного источника
    Диапазон устанавливаемого тестового тока (с отображением установленного значения) от 2 мА до 25 А
    Диапазон устанавливаемого напряжения (с отображением установленного значения) от 1 мВ до 60 В
    Максимальная мощность источника 1000 Вт
    Конструктивные характеристики
    Масса блока измерительного не более 8 кг
    Масса блока управления не более 0,5 кг
    Масса комплекта кабелей не более 8 кг
    Габаритные размеры блока измерительного 122 мм x 300 мм x 415 мм
    Габаритные размеры блока управления 170 мм x 140 мм x 37 мм
    Длина измерительного кабеля 25 м
    Рабочие условия применения
    Температура окружающего воздуха от -20 ºС до 50 ºС
    Относительная влажность воздуха до 80 % при температуре 25 ºС
  • Комплект поставки СА640

    Наименование Количество
    1. Блок измерительный 1
    2. Блок управления 1
    3. Блок сопряжения 1
    4. Кабель волоконно - оптический ВОК 1
    5. Кабель измерительный КИ 1
    6. Кабель интерфейсный К ( БУ - БСУ ) 1
    7. Кабель MiniUSB 1
    8. Кабель питания КП ( БИ ) 1
    9. Кабель питания 50 Гц 230 В 1
    10. Сумка укладочная 640 1
    11. Сумка БУ 1
    12. Руководство по эксплуатации . Часть 1. Техническая эксплуатация 1
    13. Руководство по эксплуатации . Часть 2. Методика поверки 1
    14. Паспорт 1

    Дополнительная комплектация СА640:

    (Поставляется по отдельному заказу)

    Наименование
    1. Барабан КИ
    2. Зажим широкоформатный
    3. Кабель интерфейсный К ( БУ - БИ )
    4. Кабель интерфейсный К ( ПК - БИ )
    5. Персональный компьютер
    6. Сумка кабельная
