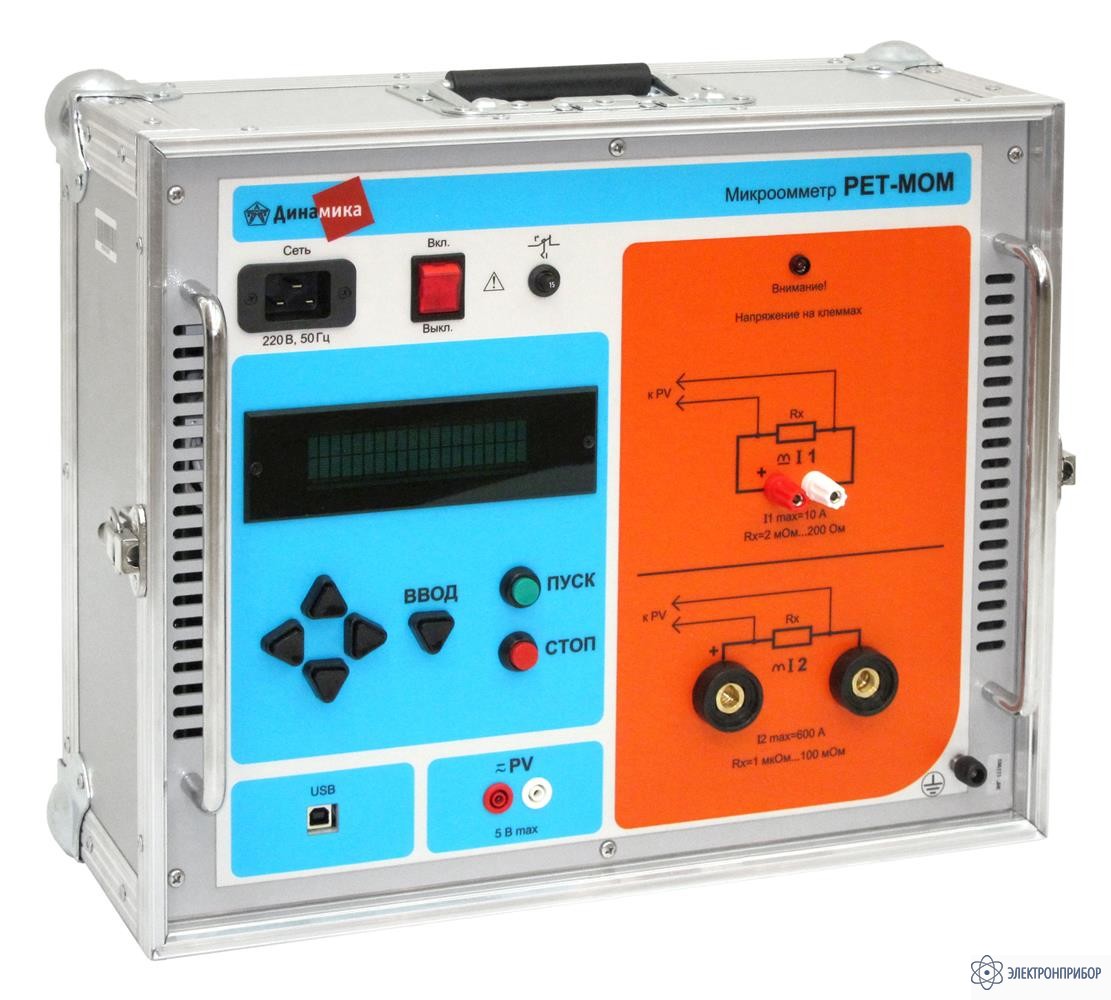

РЕТ-МОМ — микроомметр

Сохранить в PDF Распечатать
  • Назначение микроомметра РЕТ-МОМ

    PET-MOM - это прибор, аналогов которого не существует, так как он сочетает в себе функции двух приборов — микроомметра и миллиомметра.

    Благодаря этому с помощью одного лишь РЕТ-МОМ вы можете измерить широкий спектр сопротивлений: от контактов автоматов до обмоток силовых трансформаторов с большой индуктивностью.

    Особенности микроомметра РЕТ-МОМ

    В режиме «микроомметр» в диапазоне 1 мкОм ... 100 мОм сопротивления:

    • контактов автоматических выключателей, прерывателей, расцепителей;
    • контактов высоковольтных выключателей;
    • кабельных стростков;
    • сварных и болтовых соединений;
    • присоединений заземления;
    • ножевых контактных соединений и предохранителей;
    • участков мощных токоведущих шин и т.д.

    В режиме «миллиомметр» в диапазоне 1 мОм ... 200 Ом вы измеряете:

    • активное сопротивление обмоток силовых трансформаторов;
    • активное сопротивление обмоток различных реле и расцепителей;
    • любое активное сопротивление в допустимых для режима пределах.

    РЕТ-МОМ, благодаря большой выходной мощности, позволяет выдавать ток до 600 А. Это крайне важно при измерении малых величин сопротивлений. Тем самым вы получаете недостижимую ранее точность измерений. Также большие величины тока и мощности позволяют вам с легкостью измерить сопротивление контактов или сварных, болтовых соединений, покрытых защитным слоем или загрязненных.

    РЕТ-МОМ позволяет значительно экономить время при проведении измерений сопротивлений обмоток силовых трансформаторов за счет наличия функции ''Форсаж», благодаря которой имеется возможность в ускоренном и, главное, безопасном режиме произвести намагничивание обмоток.

    Кроме этого, РЕТ-МОМ дает вам возможность автоматизировать целый ряд процессов при измерении сопротивлений:

    • измерение активного сопротивления;
    • быстрое намагничивание;
    • безопасное размагничивание;
    • расчет сопротивлений обмоток к приведенной температуре;
    • сохранение результатов измерений.

    РЕТ-МОМ обладает повышенной помехоустойчивостью и позволяет проводить работы в самых тяжелых климатических условиях при температуре -20... -50°С.

  • Технические характеристики РЕТ-МОМ

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Параметр Значение
    Источник 1. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ (в режиме "Миллиомметр")
    Вид испытательного тока постоянный (сглаженный)
    Значения испытательного тока, А 0.012; 0,12; 1,2; 12 *
    Максимальная выходная мощность, Вт 60
    Пульсации тока. %, не более 1
    Примечание - Максимальные значения указаны при напряжении питания 210- 230 В и времени выдачи тока не более 5 мин. При превышении указанного времени выдачи срабатывает термозащита.
    * Время выдачи тока не более 1 мин.
    Источник 1. НАСЫЩЕНИЕ МАГНИТОПРОВОДА (в режиме "Миллиомметр")
    Вид испытательного тока Выпрямленный несглаженный
    Диапазон регулировки выходного напряжения (средневыпрямленное значение), В 1,5-100
    Номинальный выходной ток. А 12
    Максимальная выходная мощность, В А 1200
    Примечание - Максимальные значения указаны при напряжении питания 210 - 230 В и времени выдачи тока не более 30 мин. При превышении указанного времени выдачи срабатывает термозащита.
    Источник 2. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ (в режиме "Микроомметр")
    Вид испытательного тока Выпрямленный несглаженный
    Диапазон регулировки выходного напряжения, В 0,2-5
    Диапазон регулировки выходного тока, А (в пределах допустимой мощности) 20 - 600
    Максимальная выходная мощность, В А 3000
    Примечание - Максимальные значения указаны при напряжении питания 210- 230 В и времени выдачи тока не более 10 с. При превышении указанного времени выдачи срабатывает термозащита.
    ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР
    РЕЖИМ «МИЛЛИОММЕТР»
    Диапазоны измерения сопротивлений (Источник 1). Ом 0.002 - 0.02; св. 0.02 - 0,2: св. 0,2 - 2: св. 2-20; св. 20-200
    Пределы допускаемой абсолютной основной погрешности измерения сопротивления (Источник 1). Ом:
    - в диапазонах (0,002 - 0,02) Ом, (св. 0,02 - 0,2) Ом ± (0,008Х + 0,002ХК)
    - в остальных диапазонах ± (0,012Х + 0,003ХК)
    Сила постоянного испытательного тока, А 0,012; 0,12; 1,2; 12
    РЕЖИМ «МИКРООММЕТР»
    Диапазоны измерения сопротивлений (Источник 2), мОм 0,001 -0,01; св. 0,01-0,1; св. 0,1 - 1; св. 1 - 10; св. 10-100
    Пределы допускаемой абсолютной основной погрешности измерения сопротивления (Источник 2), мОм:
    - при испытательном токе 20 - 50 А в диапазоне 0,001 - 0,01 мОм
    в остальных диапазонах
    ± 0.0005
    ± (0.01Х + 0,004ХК)
    - при испытательном токе 50 - 600 А во всех диапазонах ± (0,008Х + 0,002ХК)
    Сила постоянного испытательного тока, А 20 - 600
    Пределы допускаемой дополнительной погрешности измерения сопротивлений, обусловленной изменением температуры окружающей среды - не более 0,5 предела основной погрешности на каждые 10 °С
    Погрешность отображения значения силы испытательного тока, % ± 1
    ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Параметр Значение
    Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 IP20
    Требования безопасности по ГОСТ Р 51350-99:
    - класс оборудования I
    - изоляция основная
    - категория монтажа (категория перенапряжения) CAT II
    - степень загрязнения микросреды 2
    Испытательное напряжение электрической прочности изоляции (напряжение переменного тока, частота 50 Гц), В:
    - цепей сетевого питания относительно корпуса 1500
    - гнезд "I1" / "I2" / "PV" относительно сети 1500/1000/1500
    - гнезд "I1" / "I2" / "PV" относительно корпуса 1000/500/1500
    - между гнездами "I1" и "I2"; "I1" и "PV"; "I2" и "PV" 1000; 1000; 500
    Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями прибора, МОм, не менее 20
    Требования по ЭМС по ГОСТ Р 51522-99:
    - класс оборудования А
    Максимальная потребляемая мощность, В А 4000
    Время установления рабочего режима, мин, не более 5
    Масса, кг, не более 25
    Габаритные размеры, мм, не более 455 х 375 х 205
    УСЛОВИЯ ПРИМЕНЕНИЯ
    Наименование параметра Значение
    НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Температура окружающего воздуха, °С 20 ±5
    Относительная влажность воздуха при 25 °С, % от 30 до 80
    Атмосферное давление, кПа от 84 до 106,7
    РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Диапазон рабочих температур. °С от - 35 до + 50
    Относительная влажность воздуха при 25 °С, %, не более 80
    Высота над уровнем моря, м, не более 1000
    Диапазон температур хранения, °С от - 35 до + 55
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
    Питание прибора (от однофазной сети):
    - частота, Гц; 45-65
    - напряжение сети. В 220 +45 -33
    ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
    Параметр Значение
    Средний срок службы приборов, лет, не менее 6
    Средняя наработка на отказ, ч, не менее 10000
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч. не более 3
    Примечание - В формулах погрешности приняты следующие обозначения:
    ХК - конечное значение диапазона измерения
    X - измеренное значение.
  • Комплект поставки РЕТ-МОМ

    Наименование Количество
    1. Микроомметр РЕТ-МОМ 1
    2. Комплект аксессуаров 1
    3. Комплект эксплуатационной документации 1
