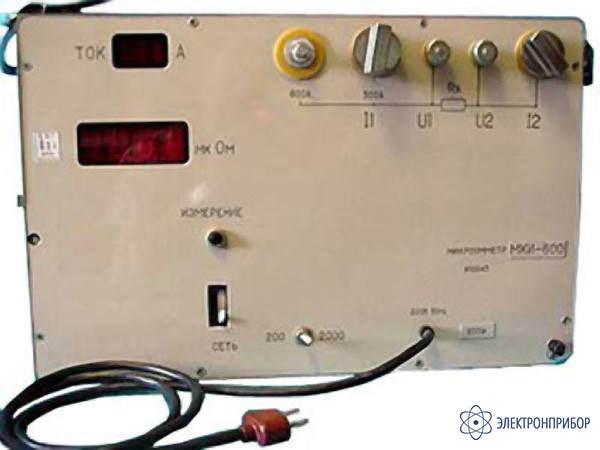

МКИ-600 — цифровой микроомметр

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      40519-14

    • Производитель

      Прочие

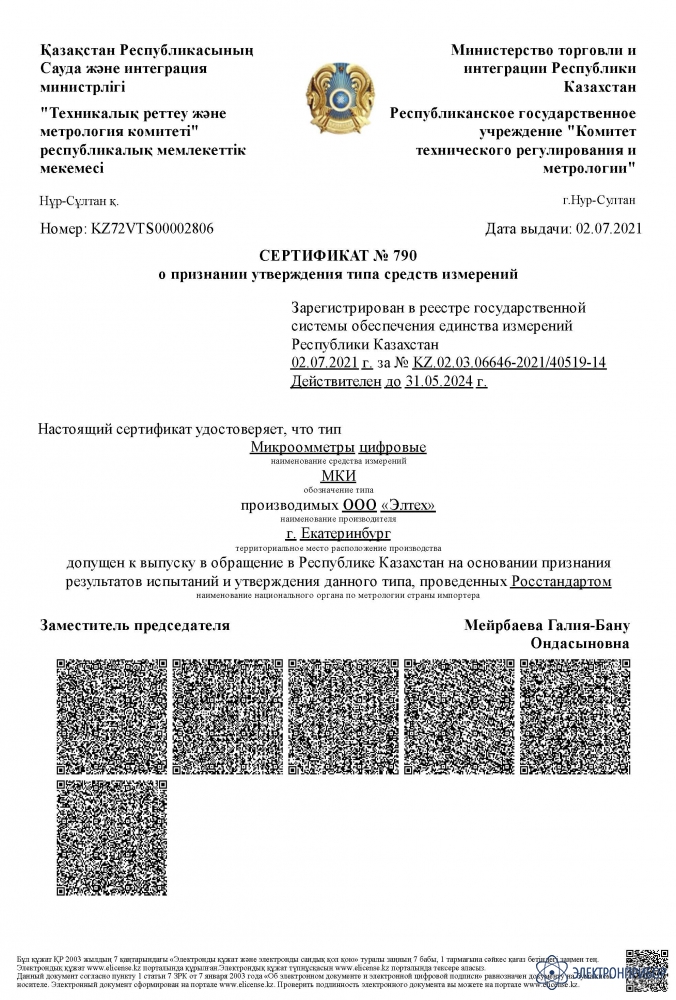

    Сертификаты

    Назначение микроомметра МКИ-600:

    Цифровой микроомметр МКИ-600 (название до сертификации - микроомметр ИТА-3) предназначен для измерений переходных сопротивлений контактов воздушных и масляных высоковольтных выключателей, разъединителей, элегазовой коммутационной аппаратуры, системы шин, мест повреждения кабеля, болтовых и паяных соединений, плавких вставок, контактов автоматических выключателей, рельсовых соединений и других токоведущих частей силового электрооборудования.

    Достоинства разработки:

    Предварительная прогрузка большим током в течение нескольких секунд (5-15сек.) разрушает окисную пленку и таким образом обеспечивает достоверность измерений, что позволяет избежать необоснованного вывода оборудования в ремонт.

    Встроенный источник питания обеспечивает рабочий ток до 600А. Прибор выполнен в прочном металлическом корпусе, обладает повышенной помехозащищенностью и устойчивостью к воздействию электромагнитных полей. Длинна кабелей для задания тока и потенциальных проводников не ограничена.

    Сертификат Госстандарта России RU.E.34.005. №10678

  • Технические характеристики микроомметра МКИ-600:

    Параметр Значение
    Микроомметр обеспечивает измерение сопротивления
    а) на двух основных диапазонах:

    б) на дополнительном диапазоне:

    от 1 мкОм до 199,9 мкОм
    от 200 мкОм до 2000 мкОм
    от 2000 мкОм до 10000 мкОм
    Разрешающая способность 0,1 мкОм
    Количество разрядов цифрового табло:
    - для измеряемого сопротивления
    - для индикации величины тока в цепи

    4
    3
    Допускаемая основная погрешность для измеряемого сопротивления 1% +1 ед. младшего разряда
    Время установления рабочего режима, мин. 1
    Время непрерывной работы, час. 8
    Время измерения, сек. 10
    Потребляемая мощность, ВА 800
    Габаритные размеры, мм 420х240х130
    Масса, кг:
    - прибора
    - кабелей

    15
    15
    Питание от сети общего назначения

    Условия эксплуатации микроомметра МКИ-600:

    • Микроомметр МКИ-600 по защищенности от воздействий окружающей среды имеет обыкновенное исполнение по ГОСТ 12997-84. Класс защиты прибора по электробезопасности 01 по ГОСТ 26104-90.
    • Микроомметр МКИ-600 по условиям эксплуатации относится к 4 группе по ГОСТ 22261-96 и может использоваться как в закрытых помещениях, так и на открытых площадках в неагрессивной среде при температуре окружающего воздуха от -20 °С до +40 °С и относительной влажности до 90% при +20 °С.
    • По степени защиты от проникновения твердых частиц и воды микроомметр соответствует исполнению 7Р50 по ГОСТ 14254-80.
  • Комплект поставки МКИ-600

    Наименование Количество
    1. Микроомметр МКИ-600 1
    2. Кабель силовой 2х2,5м 25мм2 2
    3. Кабель силовой 2х10м 25мм2 2
    4. Провод 2х10м 2,5мм2 2
    5. Провод 2х2,5м 2,5 мм2 2
    6. Зажимы токовые 2
    7. Зажимы потенциальные 2
    8. Сумка для переноски комплекта кабелей 1
    9. Руководство по эксплуатации 1
    10. Методика поверки для МКИ 1
