МИКО21, МИКО 21

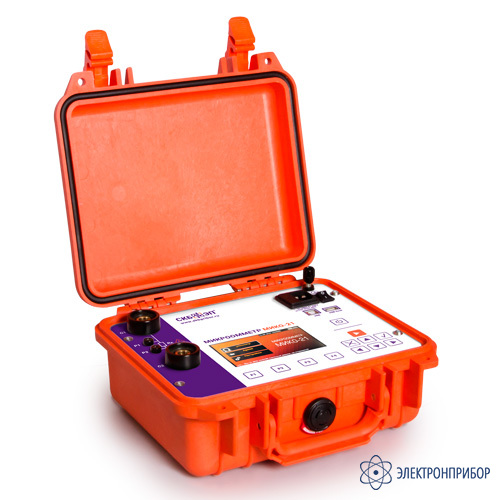

МИКО-21 — микроомметр

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      36 месяцев

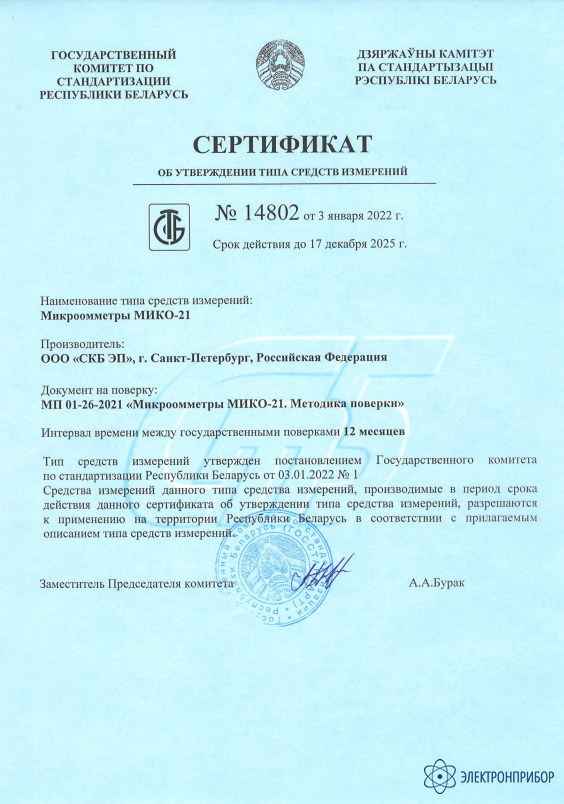

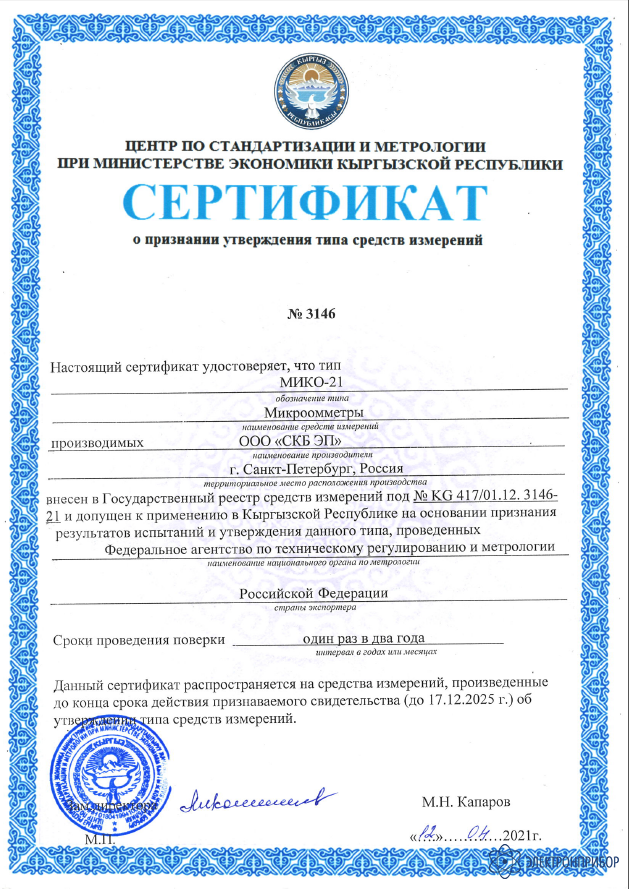

    • Госреестр РФ

      63180-16

    • Производитель

      СКБ ЭП

    Описание микроомметра МИКО-21:

    Измерение переходных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом с самой низкой погрешностью ±0,05%.

    • Контактов высоковольтных выключателей,
    • Разъединителей, отделителей и короткозамыкателей,
    • Комплектных распределительных устройств,
    • Контактных соединений,
    • Сварных швов и др.

    Проведение измерений на нормируемом токе до 200А.

    Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями.

    Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50А до тока его номинального значения.

    В паспортных данных многих зарубежных выключателей сила измерительного тока чаще всего ограничена конкретными значениями: 100А и 200А.

    В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

    • Выбрать из ряда установленных значений: 10А, 50А, 100А и 200А;
    • Задать автоматический режим выбора силы измерительного тока;
    • Выбрать режим ручного задания измерительного тока, в диапазоне от 1 до 200А с шагом 1А.

    Специальные алгоритмы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными ТТ.

    Только в микроомметрах "СКБ ЭП" измерение сопротивления Rперех. контактов колонковых и баковых выключателей выполняется в раздельных автоматизированных режимах, оптимизированных для этих выключателей. Трансформаторы тока (ТТ) баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока и, например, для выключателя У-220-2000-25У1 может достигать 30 с. Специальные алгоритмы с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора.

    Четыре способа запуска процесса измерения сопротивлений В приборе запрограммировано четыре способа запуска процесса измерения:

    • "Однократный" - запуск происходит по нажатию кнопки «Start», расположенной на передней панели прибора. При данном способе запуска зажимы измерительного кабеля сначала основательно закрепляются на измеряемом объекте, после чего пользователь выполняет запуск на измерение.
    • "По замыканию цепи" - запуск на измерение происходит после возникновения электрического контакта между измеряемой цепью и токовыми или потенциальными контактами измерительного кабеля, с выводом информации на дисплей. Данный режим используется совместно с игольчатыми нажимными контактами измерительного кабеля и предназначен для быстрой проверки большого количества болтовых соединений.
    • "Периодический" - запуск измерения происходит через заранее заданные интервалы времени. Режим может быть использован для проведения отбраковки изделий. Используется: когда обе руки прижимают щупы кабелей к точкам измерения и некому нажать клавишу START; для наблюдения за изменяющимся сопротивлением, например, при регулировке; для отбраковки партии резисторов по заданным в приборе граничным значениям сопротивления.
    • "Периодическая цепь" - предназначен для автоматического периодического запуска измерения по факту замыкания измерительной цепи. Инициализация режима производится по нажатию клавиши Start, процесс измерения запускается по замыканию измерительной цепи, при этом прибор информирует звуковым сигналом. После получения результата программа автоматически переходит в режим ожидания повторного замыкания цепи.

    Архив паспортных значений контролируемого оборудования.

    Архив паспортных значений сопротивлений Rперех. контактов выключателей предприятия дает возможность автоматически сопоставить измеренное значение с паспортным при указании марки выключателя;

    Архив прибора содержит паспорта высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов, а также паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

    Кроме того, пользователь может самостоятельно добавить необходимый шаблон.

    Автоматическое сравнение измеренного и паспортного значений сопротивлений.

    Наличие встроенного архива паспортных значений электрических сопротивлений (главной цепи высоковольтных выключателей) позволяет прибору автоматически находить и сигнализировать о выходе результата измерений за допустимые границы.

    Интерактивное управление прибором.

    Цветной графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс с сенсорным экраном дисплея облегчают пользование прибором.

    Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсорный экран дисплея.

    Связь с ПК не только через USB, но и через флэшку упрощает перенос данных из прибора в информационную базу предприятия.

    Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.

  • Технические характеристики микроомметра МИКО-21:

    Параметр Значение
    Диапазон измерений сопротивления от 0,1 мкОм до 2 Ом
    Диапазон силы измерительного тока, А 1 ÷ 200
    Погрешность измерения ± 0,05%
    Время измерения в режиме 1, с: не более 2,0
    Время измерения в режиме 2 на баковых выключателях, с: 10 ÷ 30
    Время измерения в режиме 3 на баковых выключателях с экономией заряда аккумулятора, с: 5 ÷ 15
    Продолжительность непрерывной работы (в нормальных условиях) не менее, ч 8
    Количество измерений (в нормальных условиях) не менее, шт 500
    Дисплей прибора Сенсорный цветной графический,
    480х272 точек
    Типы каналов передачи данных USB/USB Flash
    Сетевое напряжение электропитания, В от 90 до 242 (переменного тока)
    от 127 до 300 (постоянного тока)
    Потребляемая мощность не превышает, Вт 60
    Степень защиты прибора в рабочем положении IP40
    Степень защиты прибора в транспортном положении IP64
    Температурный диапазон эксплуатации,ºС -20 ÷ +50
    Масса измерительного блока не более, кг 3,1
    Габаритные размеры, мм 270х250х130
  • Комплект поставки МИКО-21

    Наименование, Индекс Применение Фото Количество
    1

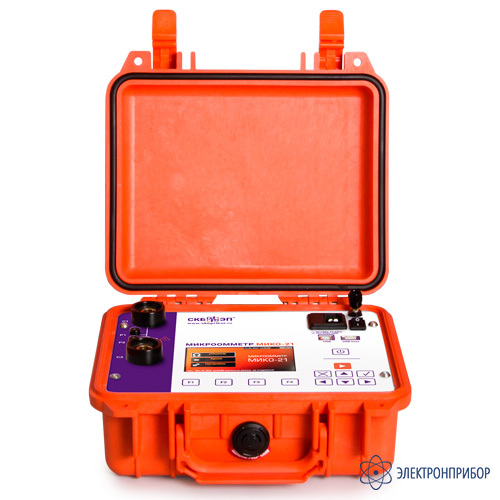

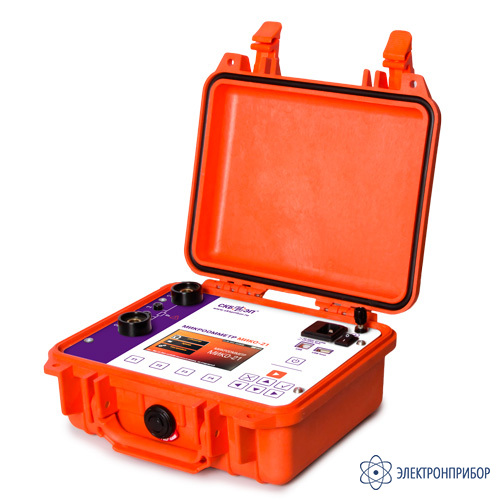

    Измерительный блок МИКО-21

    СКБ139.00.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

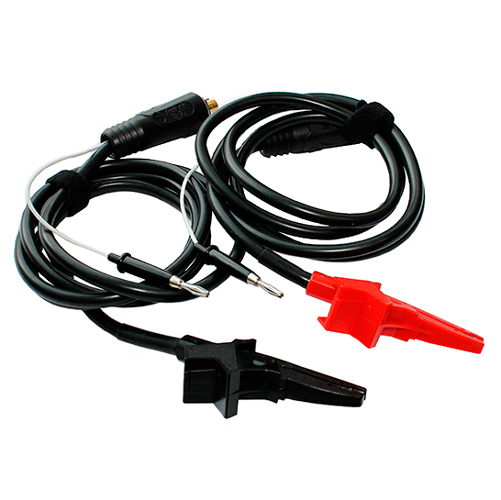

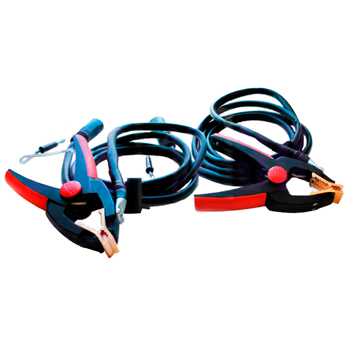

    Комплект №2 длина 2 м.

    СКБ039.27.00.000

    Измерительные кабели с зажимом типа «крокодил» (захват до 50 мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 2 м. Масса 0,5 кг. В комплекте - 2 шт. 1
    3

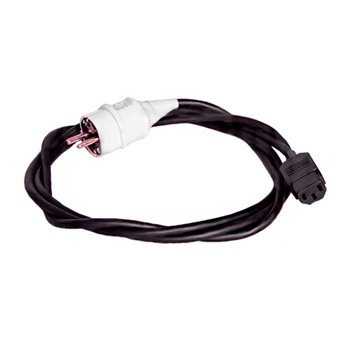

    Сетевой кабель

    СКБ018.09.00.000

    Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м. 1
    4

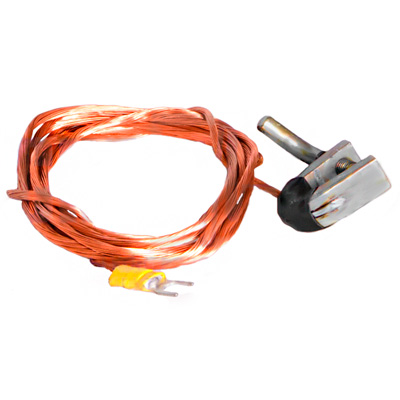

    Провод заземления

    СКБ010.01.00.000

    Для заземления корпуса прибора МИКО-21. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 1,75 м. 1

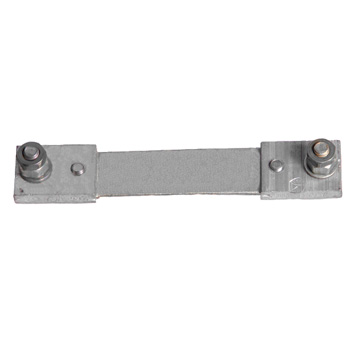

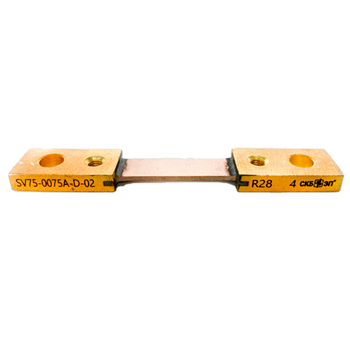

    5 Шунт 75 ШСМ МЗ 75А-0,5 Шунт для поверки работоспособности микроомметра МИКО-21. 1

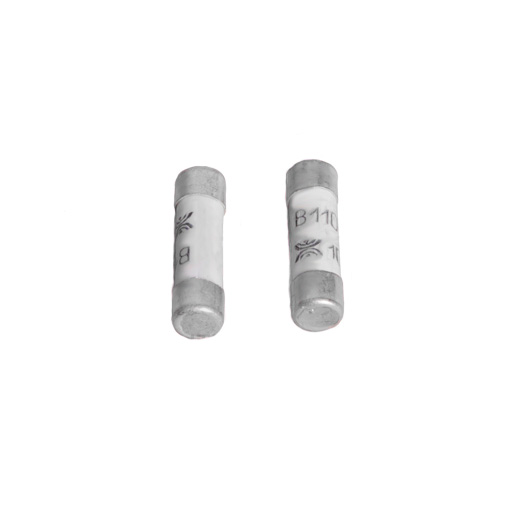

    6 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
    7

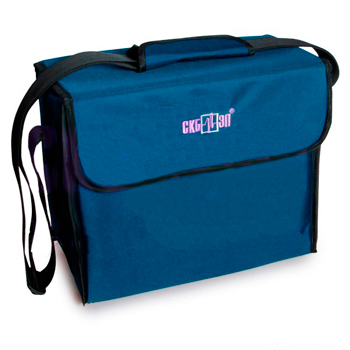

    Сумка

    СКБ126.06.00.000

    Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-21. 1

    Поставляется по заказу за отдельную плату:

    Наименование, Индекс Применение Фото Количество
    Измерительные кабели при размещении прибора возле выключателя (по заказу)
    1

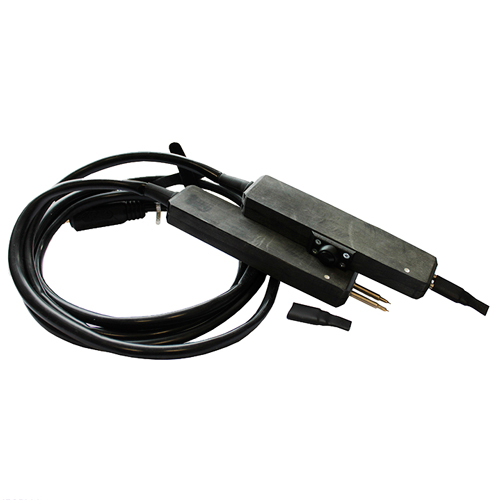

    Комплект №1

    СКБ039.19.00.000/-01

    Кабели с подпружиненными игольчатыми контактами. Содержат токовый и потенциальный провод. Удобны для измерений в шинопроводах и дугогасительных камерах. Длина 1,5 м. Масса 0,5 кг. В комплекте - 2 шт. 1
    2

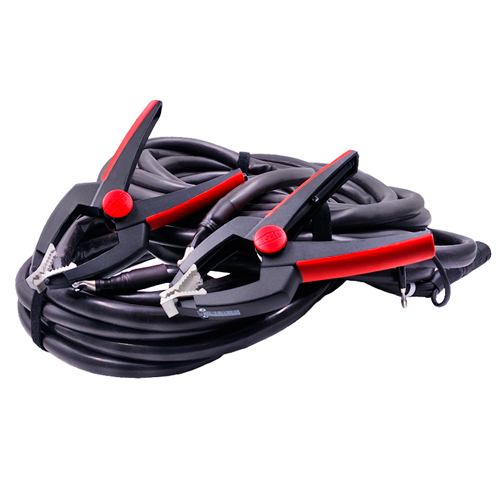

    Комплект №3

    СКБ039.28.00.000

    Измерительный кабель с зажимом типа "крокодил" (захват до 50 мм.) для всех выключателей до 35 кВ и части выключателей до 110 кВ. Содержит токовый и потенциальный провод (длина 4,5 м., масса 1,5 кг., в комплекте - 2 шт.). 1
    3

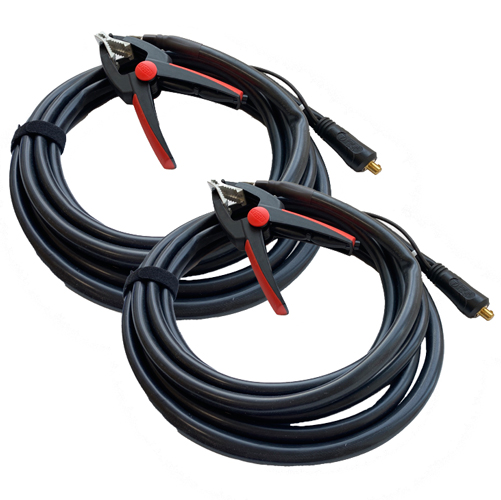

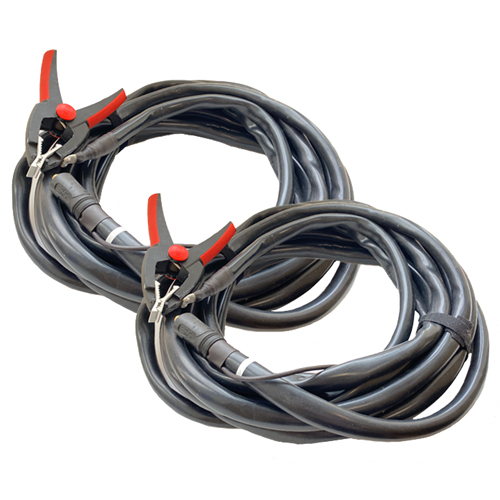

    Комплект №4 длина 6м.

    СКБ039.26.00.000

    Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод. Рекомендованы для всех выключателей до 110кВ и часть до 220кВ. Длина 6 м. Масса 2кг. В комплекте - 2 шт. 1
    4

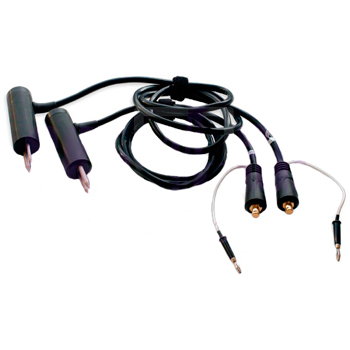

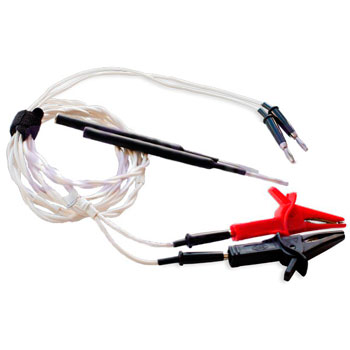

    Измерительный кабель для комплектов №2,№3,№4

    СКБ039.24.00.000/-01/-02

    Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток. В состав входит: зажим типа «крокодил» А25С (2шт.) и щупы (2шт.).
    • Для комплекта №2 - Длина 2м. (СКБ039.24.00.000)
    • Для комплекта №3 - Длина 4,5м. (СКБ039.24.00.000-01)
    • Для комплекта №4 - Длина 6м. (СКБ039.24.00.000-02)
    В частности кабель может быть использован в случае измерения удельного сопротивления кабелей.
    1
    Измерительные кабели при размещении прибора в люльке подъемника (по заказу)
    1

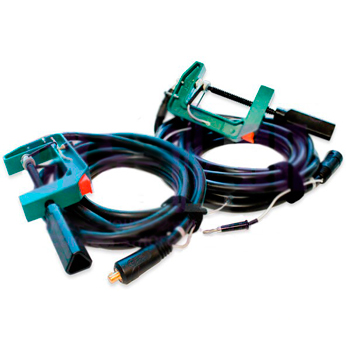

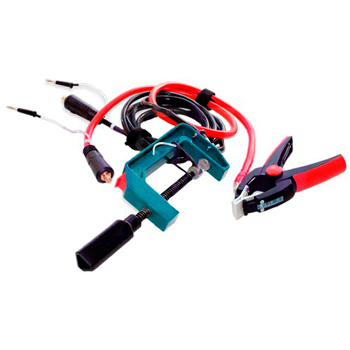

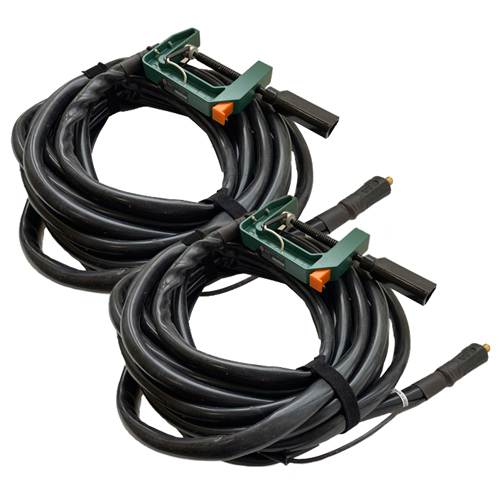

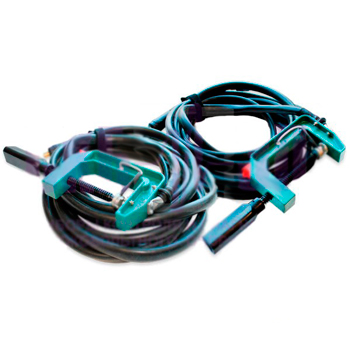

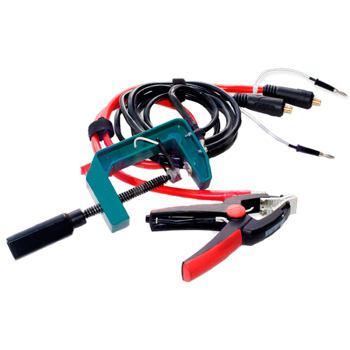

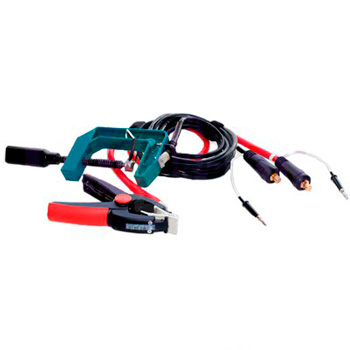

    Комплект №5 СКБ039.20.00.000 СКБ039.21.00.000

    Комплект измерительный состоит из двух кабелей для выключателей до 220 кВ:
    • Измерительный кабель с зажимом "крокодил" (захват до 50мм.) Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг.
    • Измерительный кабель с зажимом "струбцина" (захват до 70мм.) Содержит токовый и потенциальный провод. Длина 3 м. Масса 1,0 кг.
    1
    2

    Комплект №6 СКБ039.20.00.000 СКБ039.21.00.000-01

    Комплект измерительный состоит из двух кабелей для выключателей до 330 кВ и части до 500 кВ:
    • Измерительный кабель с зажимом "крокодил" (захват до 50мм.) Содержит токовый и потенциальный провод. Длина 1 м. Масса 0,5 кг.
    • Измерительный кабель с зажимом "струбцина" (захват до 70мм.) Содержит токовый и потенциальный провод. Длина 6 м. Масса 2,0 кг.
    1
    3 Комплект №7 СКБ039.20.00.000 СКБ039.21.00.000-02 Комплект измерительный состоит из двух кабелей для выключателей до 750 кВ:
    • Измерительный кабель с зажимом типа "крокодил" (захват до 50 мм.). Содержит токовый и потенциальный провод (длина 1 м., масса 0,5 кг.);
    • Измерительный кабель с зажимом типа "струбцина" (захват до 70 мм.). Содержит токовый и потенциальный провод (длина 9 м., масса 4,0 кг.).
    1
  • Дополнительная комплектация МИКО-21
