МИКО-2.3 — микромилликилоомметр

Сохранить в PDF Распечатать
  • Особенности микромилликилоомметра МИКО-2.3:

    Работает в 4 режимах: микроометр, миллиомметр, килоомметр и термометр.

    МИКО-2.3 представляет собой портативную мини-лабораторию, позволяющую охватить все задачи измерения сопротивления в электрооборудовании, так как прибор работает в четырех режимах: микроомметр, миллиомметр, килоомметр и термометр.

    Универсальный прибор, который охватывает все задачи измерения сопротивления высоковольтного оборудования.

    Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3.

    Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 до 105 Ом, а диапазон силы измерительных токов – от 10-3 до 600 А и более.

    Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр. То есть, придется пользоваться поочередно тремя - четырьмя приборами, что не всегда удобно. Увеличение числа приборов увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.

    Режим "микроомметр": измерение сопротивлений контактов на самом большом токе - 1000 А в диапазоне 1 мкОм ÷ 105 мкОм.

    Предназначен для измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений в диапазоне 1 мкОм ÷ 105 мкОм. Кроме того, данный режим позволяет учитывать наличие или отсутствие в измеряемой цепи трансформатора тока.

    При измерении переходных сопротивлений контактов и соединений возникают вопросы о силе измерительного тока, так как при окисленных контактах результат измерения будет завышенным. Поэтому основные требования к микроомметрам – обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.

    МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500 А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2.7 кг выдает ток 1000 А. Особенно это относится к баковым выключателям типа МКП и У, контактная цепь которых содержит до восьми последовательно соединенных дугогасительных контактов и два главных, значит и более уязвима для окисления, а трудоемкость ремонта выше из-за большого количества масла в баке.

    МИКО-2.3 соответствует международному стандарту МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)), который регламентирует силу измерительного тока для микроомметров от 50 А до номинального тока контролируемого объекта, что исключает ошибочные результаты диагностики.

    Прибор имеет архив для сохранения результатов измерения режима "микроомметр" - рассчитан на хранение 62 результатов выполненных измерений. Для каждого измерения в архиве сохраняется значение электрического сопротивления, силы тока, дата и время измерения.

    Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

    МИКО-2.3 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке.

    Режим "миллиомметр": измерение сопротивлений обмоток в диапазоне 0,1 мОм ÷ 106 мОм.

    Предназначен для измерения активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и другое) в диапазоне 0,1 мОм ÷ 106 мОм.

    Здесь предусмотрено два подрежима измерений: измерение сопротивления одиночной и трехфазной обмотки. Кроме того, в МИКО-2.3 заложена функция автоматических пересчетов результатов измерений сопротивлений трехфазной обмотки:

    • расчет относительных отклонений сопротивлений линейных обмоток между собой;
    • пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
    • пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
    • пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.

    Прибор имеет архив для сохранения результатов измерения режима "миллиомметра", который позволяет хранить и считывать 63 результата для электрического сопротивления одиночных обмоток и 21 результат для трехфазных обмоток.

    Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

    Режим "килоомметр": измерение сопротивлений в диапазоне 0,1 кОм ÷ 3*102 кОм.

    Предназначен для измерения сопротивлений делителей напряжения, балластных, шунтирующих и других резисторов в условиях больших помех и наведенного напряжения в диапазоне 0,1 кОм ÷ 3*102 кОм.

    Режим "термометр": измерение температуры обмоток, масла и воздуха в диапазоне -20°С ÷ +120°С.

    Предназначен для измерение температуры обмоток, масла, воздуха в диапазоне -20ºС ÷ +120ºС.

    Автоматическая самонастройка к измеряемому объекту.

    Включение каждого режима из четырех происходит автоматически при присоединении соответствующего входного кабеля из комплекта прибора.

    Автономное питание, малые габариты и вес.

    Универсальность и вес прибора особенно актуальны для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.

    Малый вес и автономное питание (время заряда от 3 до 5 минут) дают возможность пользоваться МИКО-2.3 не с земли, а находясь на крышке выключателя или трансформатора, или в люльке подъемника. Поэтому длина и вес кабелей у МИКО-2.3 существенно меньше, и подниматься и спускаться с оборудования нужно только один раз, а не два, как при измерении прибором размещенном на земле.

    Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.

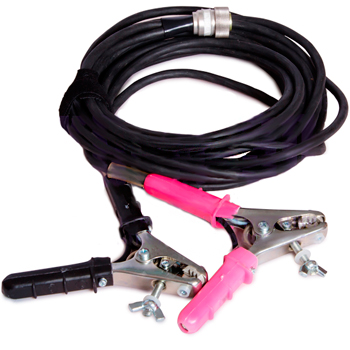

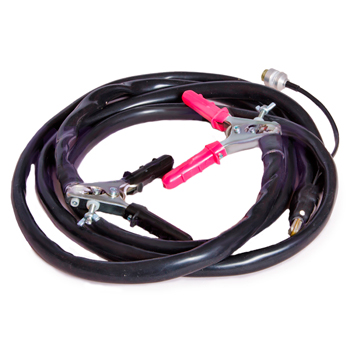

    Измерительные кабели с уникальной и эргономичной конструкцией.

    Входные кабели МИКО-2.3 оснащены зажимами типа "крокодил со встроенной струбциной" уникальной конструкции, не имеющей аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение к объекту, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.

    Кроме того, существует возможность четырехзажимного подключения кабелей прибора к шпилькам вводов выключателей и трансформаторов через выносные потенциальные контакты.

  • Технические характеристики микромилликилоомметра МИКО-2.3:

    Параметр Значение
    Режим "микроомметр"
    Диапазон измерений электрического сопротивления, мкОм 1 ÷ 105
    Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,2
    Диапазон силы измерительного тока при измерении электрического сопротивления в подрежимах «ТТ-нет» и «ТТ-есть», А 10 ÷ 1000
    Диапазон силы измерительного тока при измерении электрического сопротивления в подрежиме «ТТ-есть Тмакс», А 100 ÷ 400
    Время одного измерения в подрежиме «ТТ-нет» не более, с 2
    Время одного измерения в подрежиме «ТТ-есть» не более, с 30
    Время одного измерения в подрежиме «ТТ-есть Тмакс» не более, с 20
    Режим "миллиомметр"
    Диапазон измерений электрического сопротивления, мОм 0,1 ÷ 106
    Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,2
    Диапазон силы измерительного тока при измерении электрического сопротивления, А 0,5 ÷ 5
    Время одного измерения, с 10 ÷ 900
    Режим "килооомметр"
    Диапазон измерений электрического сопротивления, кОм 0,1 ÷ 300
    Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,5
    Величина наведенного напряжения на сопротивлении, кВ ≤ 5
    Время одного измерения не более, с 3
    Режим "термометр"
    Диапазон измерений температуры, °С -20 ÷ +120
    Пределы допускаемой основной абсолютной погрешности измерений температуры, °С ±1,0
    Время зарядки аккумулятора не более, мин 5
    Мощность, потребляемая из сети электропитания не более, Вт 60
    Степень защиты прибора в рабочем положении IP20
    Температурный диапазон эксплуатации, ºС -20 ÷ +40
    Масса измерительного блока не более, кг 2,7
    Габаритные размеры, мм 150 х 190 х 75
  • Комплект поставки МИКО-2.3

    Наименование, Индекс Применение Фото Количество
    1

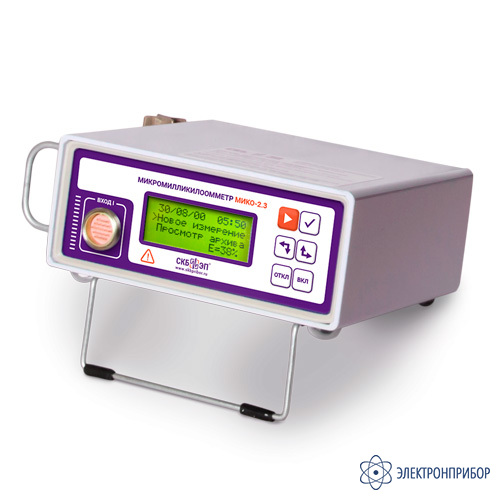

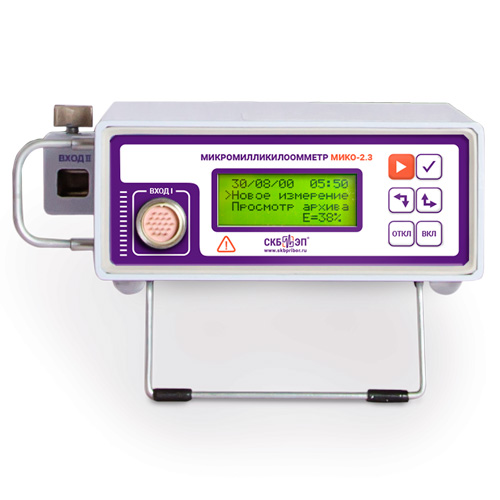

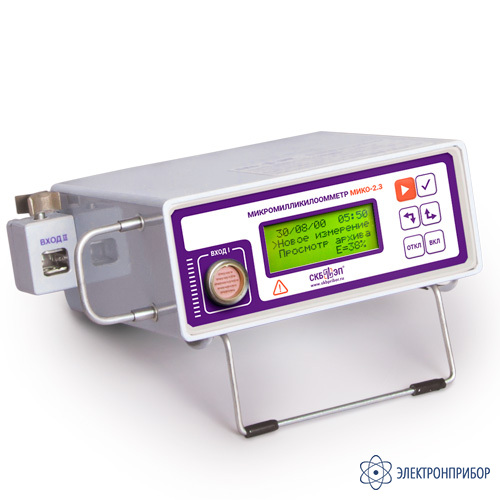

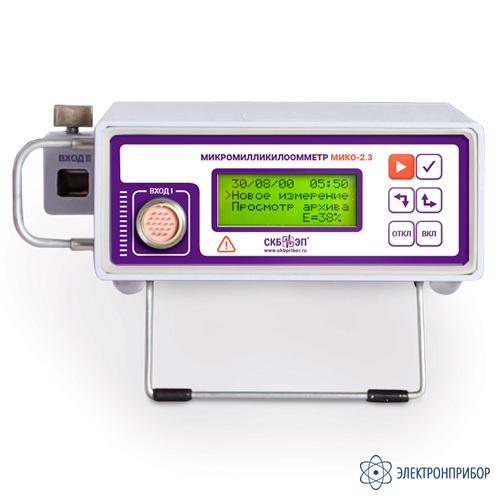

    Измерительный блок МИКО-2.3

    СКБ025.01.00.000

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

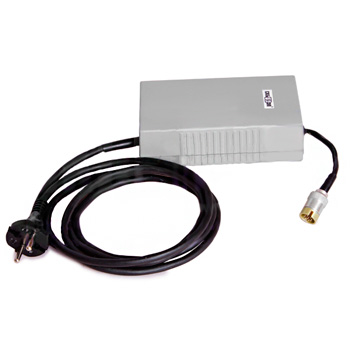

    Зарядное устройство 3У-1А

    СКБ023.20.00.000

    Для подзаряда аккумулятора во время измерения сопротивления на электрооборудовании. 1
    3

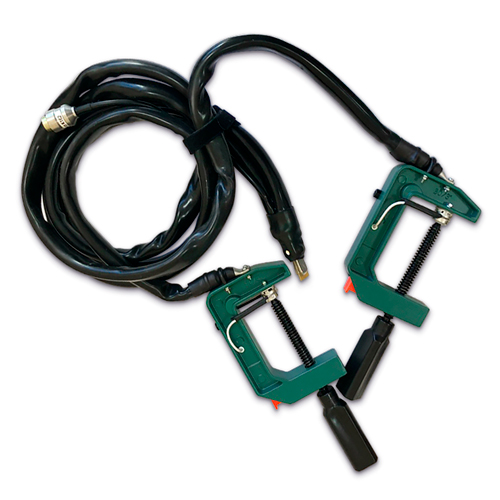

    Кабель микроомметра К162

    СКБ023.02.00.000-01

    Кабель предназначен/рекомендован для контроля масляных вв (У-110, МКП-110, ВМТ-110), воздушных вв (ВВОА-15) и элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330). Сечение кабеля 70 мм2. Ток до 900 А. Длина 2,3м. + 1,1 м. 1
    4

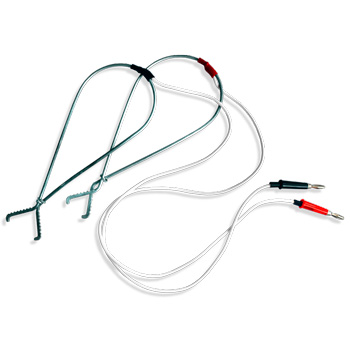

    Потенциальный пружинный контакт

    СКБ023.21.00.000/-01

    Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162. 2
    5

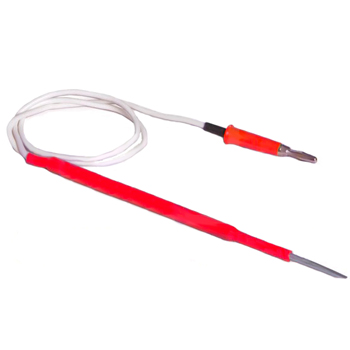

    Потенциальный штыревой контакт

    СКБ023.22.00.000/-01

    Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162. 2
    6

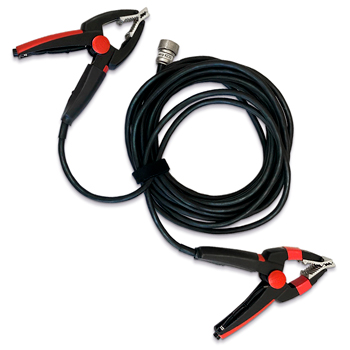

    Кабель миллиомметра К233

    СКБ023.07.00.000-02

    Кабель измерительный для силовых трансформаторов 110кВ и ниже. Используется при размещении прибора на крышке трансформатора. Шпилька ввода до 37 мм. Длина 6,0 м. + 2,0 м. 1
    7

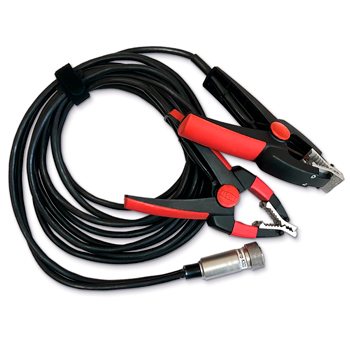

    Кабель килоомметра К322

    СКБ023.06.00.000-01

    Для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения. Длина 3,4 м. +2,1 м. 1

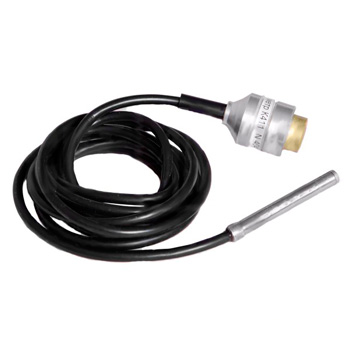

    8 Термометр с кабелем К411 Для измерения температуры масла, воды, воздуха. Длина 1,8 м. 1
    9

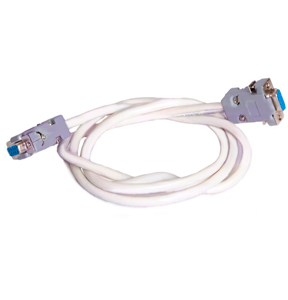

    Кабель интерфейса RS-232

    СКБ023.11.00.000

    Для передачи результатов измерения в компьютер, а также для управления прибором от ПК. Длина 1,5 м. 1
    10

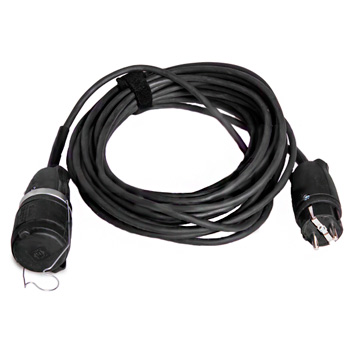

    Сетевой удлинитель

    СКБ023.16.00.000

    Для подключения зарядного устройства при
 размещении прибора на вводе высоковольтного выключателя. 1

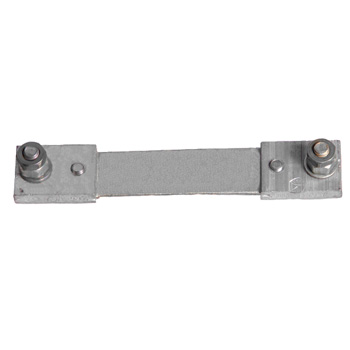

    11 Проверочный шунт 75ШСМ МЗ, 75-0,5 Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%. 1
    12

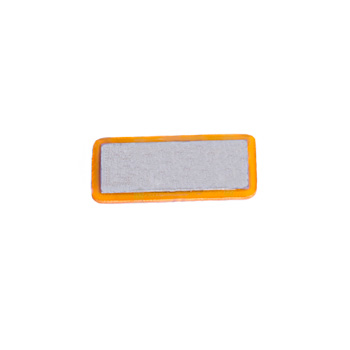

    Эквивалент нулевого сопротивления

    СКБ023.15.00.000

    Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. 1
    13

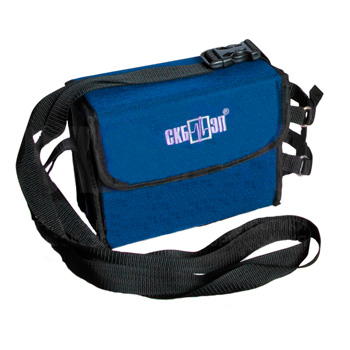

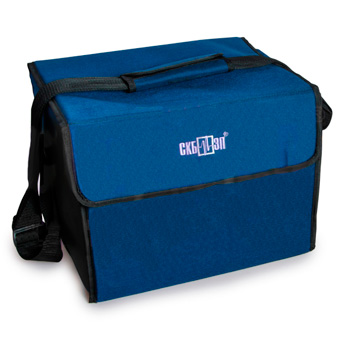

    Сумка

    СКБ123.02.01.000

    Предназначена для переноски прибора. 1
    14

    Сумка

    СКБ123.02.02.000

    Предназначена для комплекта кабелей. 1
