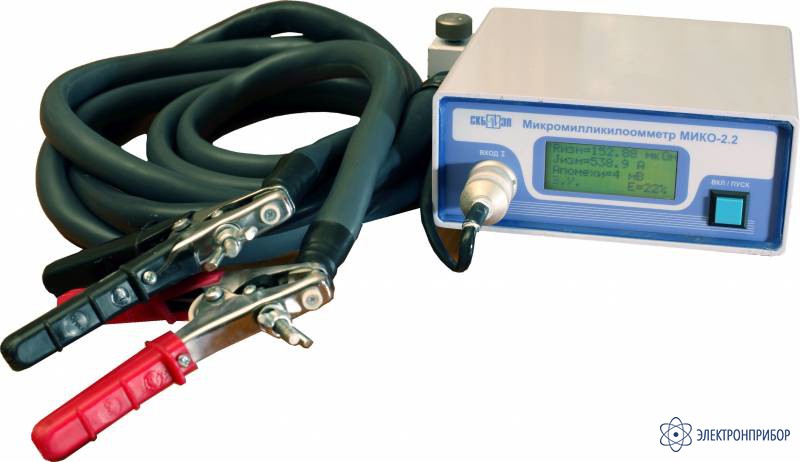

МИКО-2.2 — микромилликилоомметр

Сохранить в PDF Распечатать
    • Гарантия

      13 месяцев

    • Производитель

      СКБ ЭП

    Назначение микромилликилоомметра МИКО-2.2:

    Работает в 4 режимах: микроометр, миллиомметр, килоомметр и термометр.

    МИКО-2.2 представляет собой портативную мини-лабораторию, позволяющую охватить все задачи измерения сопротивления в электрооборудовании, т.к. прибор работает в четырех режимах: микроомметр, миллиомметр, килоомметр и термометр.

    Универсальный прибор, который охватывает все задачи измерения сопротивления высоковольтного оборудования.

    Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.2 (см. сравнение универсальных и узкоспециализированных приборов).

    Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 до 105 Ом, а диапазон силы измерительных токов – от 10-3 до 600А и более.

    Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр. То есть, придется пользоваться поочередно тремя - четырьмя приборами, что не всегда удобно. Увеличение числа приборов увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.

    Режим "микроомметр": измерение сопротивлений контактов на самом большом токе - 1000А в диапазоне 1 мкОм ÷ 105 мкОм.

    Предназначен для измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений в диапазоне 1 мкОм ÷ 105 мкОм. Кроме того, данный режим позволяет учитывать наличие или отсутствие в измеряемой цепи трансформатора тока.

    При измерении переходных сопротивлений контактов и соединений возникают вопросы о силе измерительного тока, так как при окисленных контактах результат измерения будет завышенным. Поэтому основные требования к микроомметрам – обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.

    МИКО-2.2 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500А имеет массу 7,5 кг и сетевое питание. МИКО-2.2 при массе всего 2.7 кг выдает ток 1000А. Особенно это относится к баковым выключателям типа МКП и У, контактная цепь которых содержит до восьми последовательно соединенных дугогасительных контактов и два главных, значит и более уязвима для окисления, а трудоемкость ремонта выше из-за большого количества масла в баке.

    МИКО-2.2 соответствует международному стандарту МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)), который регламентирует силу измерительного тока для микроомметров от 50А до номинального тока контролируемого объекта, что исключает ошибочные результаты диагностики.

    Прибор имеет архив для сохранения результатов измерения режима "микроомметр" - рассчитан на хранение 62 результатов выполненных измерений. Для каждого измерения в архиве сохраняется значение электрического сопротивления, силы тока, дата и время измерения.

    Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

    Режим "миллиомметр": измерение сопротивлений обмоток в диапазоне 0,1 мОм ÷ 106 мОм.

    Предназначен для измерения активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и т.п.) в диапазоне 0,1 мОм ÷ 106 мОм.

    Здесь предусмотрено два подрежима измерений: измерение сопротивления одиночной и трехфазной обмотки. Кроме того, в МИКО-2.2 заложена функция автоматических пересчетов результатов измерений сопротивлений трехфазной обмотки:

    • расчет относительных отклонений сопротивлений линейных обмоток между собой;
    • пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
    • пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
    • пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.

    Прибор имеет архив для сохранения результатов измерения режима "миллиомметра", который позволяет хранить и считывать 63 результата для электрического сопротивления одиночных обмоток и 21 результат для трехфазных обмоток.

    Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

    Режим "килоомметр": измерение сопротивлений в диапазоне 0,1 кОм ÷ 3*102 кОм.

    Предназначен для измерения сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения в диапазоне 0,1 кОм ÷ 3*102 кОм.

    Автоматическая самонастройка к измеряемому объекту.

    Включение каждого режима из четырех происходит автоматически при присоединении соответствующего входного кабеля из комплекта прибора.

  • Технические характеристики МИКО-2.2:

    Параметр Значение
    Режим "микроомметр" -
    Диапазон измерений электрического сопротивления, мкОм 1 ÷ 105
    Диапазон силы измерительного тока при измерении электрического сопротивления в подрежимах «ТТ-нет» и «ТТ-есть», А 10 ÷ 1000
    Диапазон силы измерительного тока при измерении электрического сопротивления в подрежиме «ТТ-есть Тмакс», А 100 ÷ 400
    Время одного измерения в подрежиме «ТТ-нет» не более, с 2
    Время одного измерения в подрежиме «ТТ-есть» не более, с 30
    Время одного измерения в подрежиме «ТТ-есть Тмакс» не более, с 20
    Режим "миллиомметр" -
    Диапазон измерений электрического сопротивления, мОм 0,1 ÷ 300
    Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,5
    Величина наведенного напряжения на сопротивлении, кВ ≤ 5
    Время одного измерения не более, с 3
    Диапазон измерений температуры, °С -20 ÷ +120
    Пределы допускаемой основной абсолютной погрешности измерений температуры, °С ±1,0
    Время зарядки аккумулятора не более, мин 5
    Мощность, потребляемая из сети электропитания не более, Вт 60
    Степень защиты прибора в рабочем положении IP20
    Температурный диапазон эксплуатации,ºС -20 ÷ +40
    Масса измерительного блока не более, кг 2,7
    Габаритные размеры, мм 150х190х75
    Гарантия на прибор 13 месяцев с даты отгрузки
    Межкалибровочный период, год 1
    Межповерочный период, год 1
