МИКО-10, МИКО 10, МИКО10

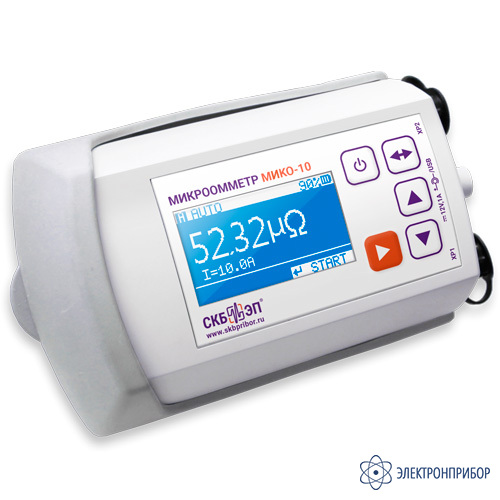

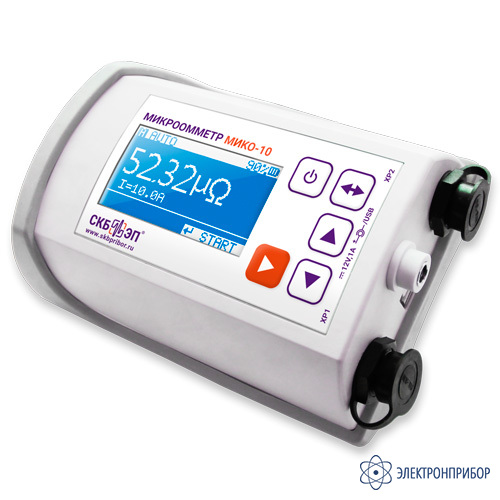

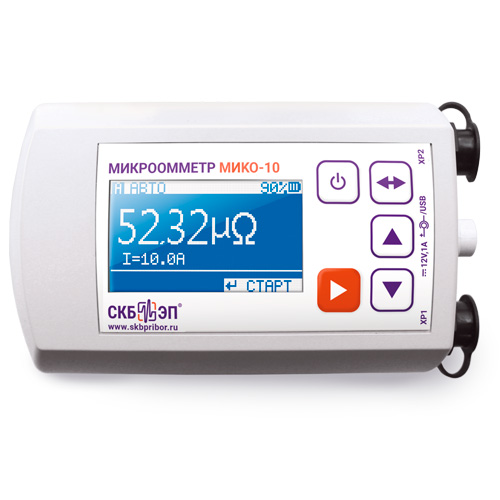

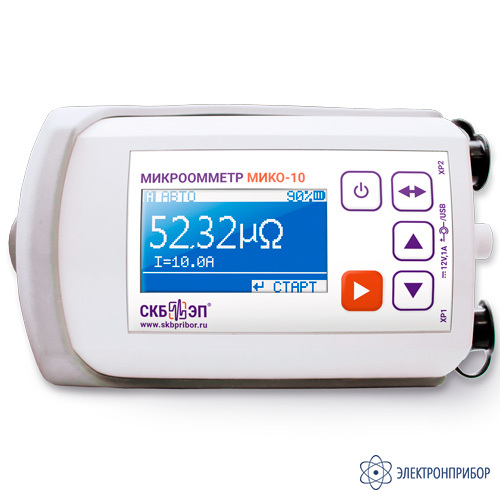

МИКО-10 — малогабаритный микроомметр

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      64967-16

    • Производитель

      СКБ ЭП

    • Артикул

      СКБ042.00.00.000

    Описание малогабаритного микроомметра МИКО-10:

    Измерения переходного сопротивления в диапазоне 1 ÷ 100 000 мкОм с малой погрешностью ± 0,2%

    Малогабаритный наручный микроомметр МИКО-10 предназначен для экспресс-измерения электрического сопротивления постоянному току:

    • Контактов высоковольтных и автоматических выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
    • Болтовых, сварных и паяных соединений токопроводов и шин;
    • Рельсовых соединений, колесных пар вагонов;
    • Машин и прочих аппаратов.

    Сила измерительного тока до 10А

    Прибор МИКО-10 предназначен для применения в электрических сетях, электростанциях и подстанциях, на тяговых подстанциях электрифицированного транспорта, а также промышленных предприятиях, где достаточно проводить измерения током 10А.

    Однако при явном наличии окисной пленки на контактах рекомендуется использовать более мощные микроомметры, такие как МИКО-1 (ток до 50А), МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А), так как измерение при помощи небольших токов в таких ситуациях может дать завышенные показания сопротивления, и как результат повлечет за собой неоправданную отбраковку контактов.

    Три режима запуска процесса измерения сопротивления

    В микроомметре МИКО-10 реализовано 3 режима процесса запуска измерения:

    • Режим 1 "Однократный": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А. Осуществляется запуск измерения прибора по команде пользователя;
    • Режим 2 "Автоматический": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А с автоматическим запуском измерения по замыкания измерительной цепи;
    • Режим 3 "Встроенный ТТ": предназначен для измерения переходного сопротивления высоковольтных выключателей с трансформаторами тока на токе 10А. Осуществляется запуск измерения прибора по команде пользователя.

    Компенсация термо-э.д.с и другие дополнительные функции

    МИКО-10 – современный малогабаритный микроомметр, отвечающий последним требованиям пользователей. Прибор обладает рядом важнейших функций:

    • Автокомпенсация термо-э.д.с. в измерительной цепи;
    • Автоотключение питания неиспользуемого прибора;
    • Проверка целостности измерительной цепи;
    • Автоматический запуск измерения при обнаружении целостности измерительной цепи;
    • Автоматическая остановка измерений;
    • Звуковая сигнализация начала и конца измерений.

    До 200 измерений при максимальном токе

    Прибор МИКО-10 имеет энергонезависимую память до 200 измерений, что достаточно для полноценного комплексного обследования КТП.

    Связь с персональным компьютером через USB позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений.

    Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

    Мобильный, портативный и автономный прибор

    Встроенный аккумулятор микроомметра МИКО-10 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 200 измерений при максимальном токе в 10А.

    Вес в 0,5 кг, небольшие габариты 150х110х55мм и встроенный аккумулятор позволяют по праву называть микроомметр МИКО-10 мобильным автономным измерительным прибором. Прибор достаточно прост в эксплуатации и надежен.

    Свободные руки во время работы (3 способа закрепления прибора)

    Микроомметр МИКО-10 выполнен в уникальном эргономичном кейсе, который удобно размещается на руке с фиксацией натяжными ремнями, оставляя обе руки свободными для простоты проведения измерений. Кроме того, прибор легко может быть снят с руки и закреплен на поясе, повешен на шею, а также установлен на любую плоскую поверхность.

    Кабели с эргономичной конструкцией

    Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:

    • Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
    • Кабель с наконечниками типа "крокодил".

    Эксплуатация при любых погодных условиях

    Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. Микроомметр МИКО-10 гарантированно работает при температуре от -20 до +55 °С.

  • Технические характеристики малогабаритного микроомметра МИКО-10:

    Параметр Значение
    Диапазон измерений сопротивления, мкОм 1 ÷ 100 000
    Сила измерительного тока, А 1 и 10
    Пределы допускаемой относительной основной погрешности, % ± 0,2%
    Количество измерений от полного заряда до полного разряда аккумуляторной батареи (при силе измерительного тока 10 А и измеряемом сопротивлении 10 мОм), шт., не менее 1000
    Время заряда аккумуляторной батареи, ч, не более 3
    Время установления рабочего режима не более, с, не более 2
    Время одного измерения, с 2 сек. – без ТТ
    от 2 до 30 сек. – с ТТ
    Связь с ПК по интерфейсу USB
    Температурный диапазон эксплуатации,ºС -20 ÷ +55
    Масса измерительного блока не более, кг, не более 0,4
    Габаритные размеры, мм 115х110х55
    Межкалибровочный период, год 2
  • Комплект поставки МИКО-10

    Наименование, Индекс Применение Фото Количество
    1

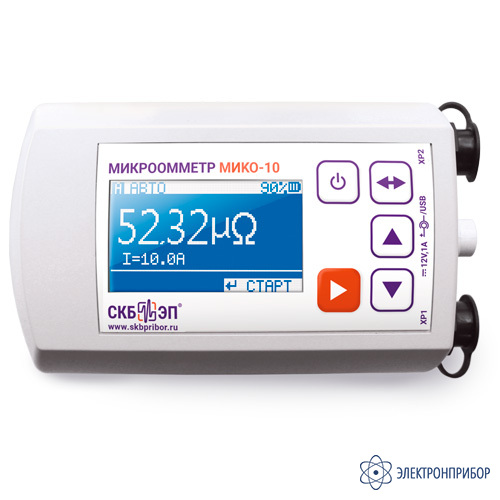

    Измерительный блок МИКО-10

    Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
    2

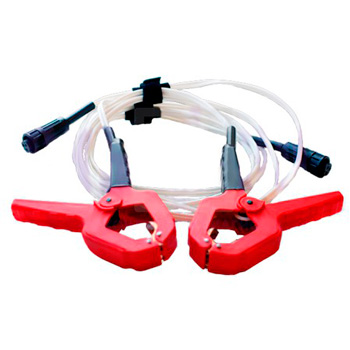

    Измерительный кабель

    Короткий измерительный кабель с зажимом типа "крокодил" (длина 1,5 м.). 2
    3

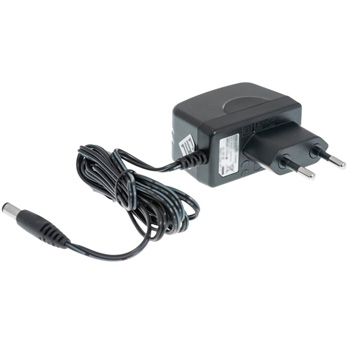

    Сетевой адаптер для заряда аккумулятора прибора

    Для заряда аккумулятора прибора через встроенное зарядное устройство. 1

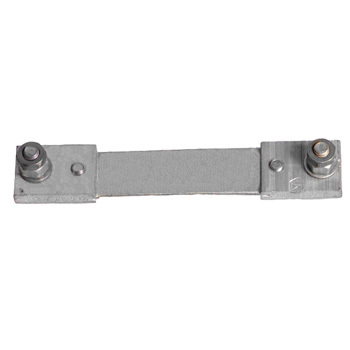

    4 Шунт 75 ШСМ МЗ 75А-0,5 Шунт для поверки работоспособности микроомметра МИКО-10. 1

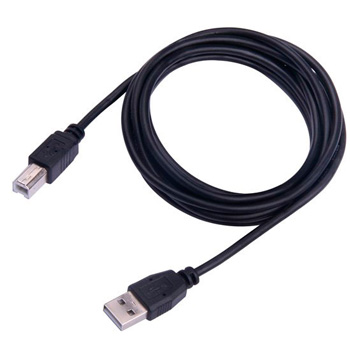

    5 Кабель USB 2.0 A-B Для подключения прибора к ПК (длина 1,8 м.). 1

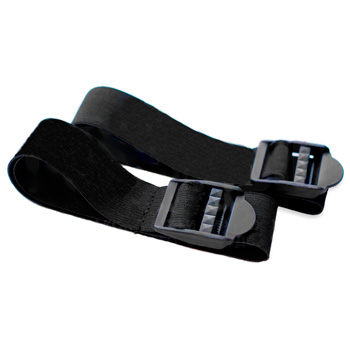

    6 Фиксирующие ремни Фиксирующие ремни для крепления прибора на руке. 1
