LTCA-10 — специализированный трансформаторный омметр с функцией поиска проблем рабочих контактов РПН

Сохранить в PDF Распечатать
  • Назначение специализированного трансформаторного омметра с функцией поиска проблем рабочих контактов РПН LTCA-10:

    Специализированный трансформаторный омметр с функцией поиска проблем рабочих контактов РПН LTCA-10 вляется 3-х канальным трансформаторным омметром и специально разработан для поиска проблем контактов переключения РПН и их анализа.

    С тестовым током до 10A и напряжением 60В, прибор LTCA-10 предназначен для быстрого и точного измерения сопротивления обмоток мощных трансформаторов за короткое время.

    Особенности специализированного трансформаторного омметра с функцией поиска проблем рабочих контактов РПН LTCA-10:

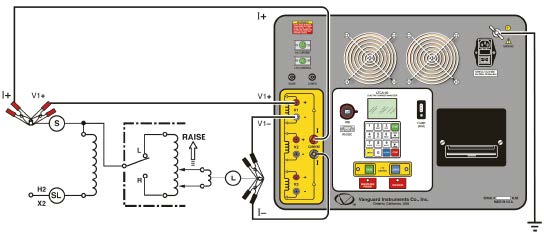

    Прибор LTCA-10 имеет 3 стандартных измерительных канала и позволяет измерять сопротивление 3-х обмоток одновременно , используя четырёх-проводную схему измерения (мост Кельвина) без необходимости компенсировать собственное сопротивление измерительных проводов.

    Дополнительно прибор LTCA-10 имеет высокоточный динамический (быстродействующий) канал высокого разрешения для измерения и графического отображения сопротивления устройств РПН трансформаторов прямо в процессе переключения.

    Динамический тест РПН позволяет проводить измерение сопротивления в то время, как РПН переключает ступени. Тест проводится в течение 240 секунд, что позволяет устройству РПН за это время переключить все возможные положения. Данные измерений постоянно записываются в памяти прибора в течение всего времени тестирования.

    Прибор LTCA-10 идеально подходит для тестирования устройств РПН, т.к. он может быть включен в момент переключения коэффициента трансформации. Благодаря этому появляется возможность быстрого тестирования устройства РПН, т.к. пропадает необходимость выполнять зарядку и разрядку цепи при каждом переключении. Прибор LTCA-10 автоматически выполняет балансировку после каждого переключения.

    Положения устройств РПН могут быть изменены дистанционно (повышены или понижены), используя встроенный в прибор модуль управления РПН. Этим позволяется избежать ситуации ручного переключения положений устройства РПН трансформатора.

    Измерение сопротивления

    Три измерительных независимых канала прибора могут измерять одновременно три сопротивления в диапазоне от  1мкОм до 500 Ом, программируемым тестирующим током  в1A, 5A или 10A. Таким образом прибор является универсальным и позволяет измерить не только сопротивление обмоток, но и сопротивление контактов выключателей, двигателей, другими словами любого низкоомного сопротивления. Если пользователь ввел температуру окружающей среды - прибор LTCA-10 может рассчитать значение сопротивления (материал медь или аллюминий) при референсной температуре.Так же прибор имеет специальный тестовый режим непрерывной подачи тока в течение 45 минут, записывая измеренные значения сопротивления каждую минуту на встроенную память.

    Мониторинг тока  Двигателей переменного тока.

    Прибор LTCA-10 имеет один канал для мониторинга тока, протекающего через устройства РПН в процессе переключений. Данный ток тоже отображается на графике, вместе с измеренными сопротивлениями и может помочь более точно определить возможные проблемы устройств РПН. Клещи переменного тока для измерения поставляются вместе с прибором.

    По оканчании каждого измерения прибор LTCA-10 автоматически разряжает энергию, накопленную в трансформаторе. Этот процесс происходит даже при выключении прибора или отключении его от сети питания.

    Динамическое измерение сопротивления.

    Прибор LTCA-10 имеет высокоточный динамический (быстродействующий) канал высокого разрешения для измерения и графического отображения сопротивления устройств РПН трансформаторов прямо в процессе переключения. Измеренные значения сопротивления ложатся в основу построения графика зависимости сопротивления от времени, который может быть распечатан на встроенном принтере, и который позволяет быстро и наглядно определить в каком положении регулятор РПН имеет проблемы с контактами.

  • Технические характеристики специализированного трансформаторного омметра с функцией поиска проблем рабочих контактов РПН LTCA-10:

    Параметр Значения
    Измерительные каналы 3 стандартных для измерения сопротивления по 3 обмоткам
    1 динамический для поиска проблем контактов РПН
    Погрешность 1–19,999мкОм: ±0.5% , ±1 знак
    20–999мОм: ±1%, ±1  знак
    1–500Ом: ±1.5% , ±1 знак
    Тестовое напряжение 60Впост. макс.
    Тестовый ток   1А, 5А, 10А
    Измерение сопротивления контактов РПН 240В перем, 1A
    Токоизмерительные клещи переменного тока 1-20А
    Дисплей ЖК с подсветкой (64x128 точек, графический ); видимый в прямых солнечных лучах
    Принтер Встроенный термо-принтер
    Компьютерный интерфейс RS-232C, порт USB для подключения ПК, порт US для подключения накопителя
    Габаритные размеры 53х24х43cм
    Максимальная нагрузка 15.4кг
  • Комплект поставки LTCA-10

    Наименование Количество
    1. Специализированный трансформаторный омметр с функцией поиска проблем рабочих контактов РПН LTCA-10 1
    2. Токоизмерительные клещи переменного тока 1-20А 1
    3. Набор 15м токовых кабелей 1
    4. Набор 15м потенциальных проводов 3
    5. Кабель заземления 1
    6. USB-кабель 1
    7. Кабель RS-232C 1
    8. Кабель контроля РПН 1
    9. Кабель сетевого питания 1
    10. Сумка для проводов 1
  • Дополнительная комплектация LTCA-10
