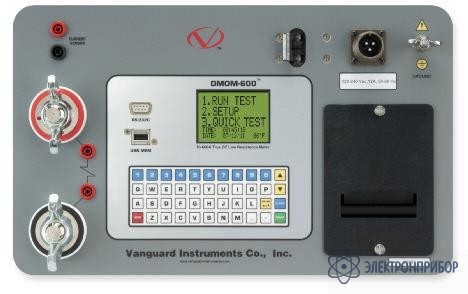

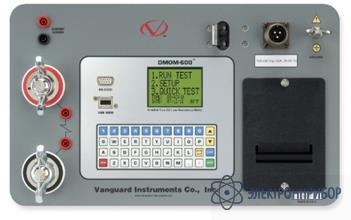

DMOM-600 — микроомметр (измеритель сопротивления контактов)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      51289-12

    • Производитель

      Vanguard, США

    Назначение прибора DMOM-600:

    Специализированный прибор DMOM600 предназначен для быстрого и точного измерения сопротивления контактов высоковольтных выключателей током до 600 А.

    Особенности прибора DMOM-600:

    Прибор DMOM-600 точно и быстро измеряет низкие сопротивления в диапазоне от 1,5 мОм до 5 Ом. Разрешение 0,1 мкОм при тестовом токе больше 5 А.

    • Автоматически разряд цепи после проведения теста
    • Автоматическое тестирование
    • Тестирующий ток от 1 А до 200 А
    • Диапазон измерения от 1 мкОм до 5 Ом
    • Температурная компенсация
    • Память на 63 записи (в каждой 96 измерений)
    • Встроенный энергонезависимый принтер
    • Сравнение измеренного результата с установленными Пользователем пределами измерения
    • Небольшой вес прибора.

    Прибор DMOM600 предназначен для измерения сопротивления цепи главного контакта выключателя, шинных соединений и других звеньев цепи протекания высокого тока. Микроомметр такого класса может быть использован повсеместно для высокоточного измерения низкого сопротивления. DMOM600 безопасно, быстро и просто проводит измерения объектов, которые заземлены с обеих сторон. Это очень важно при измерение сопротивления контактов заземленного с 2-х сторон выключателя. Так как в этом случае при подаче тестирующего тока часть его растекается через защитные кабели заземления. Использую выносной датчик тока , прибор DMOM-600 измеряет данный ток и вносит поправку в результат измерения, рассчитывая таким образом актуальное значение сопротивления.

    Система тестирования DMOM-600 предназначена для выполнения самых разных задач. Наиболее распространенные задачи: измерение сопротивления главных контактов выключателей низкого, среднего и высокого уровня напряжения, а так же шинных соединении и прочих звеньев цепи протекания высокого тока. Высокое контактное сопротивление приводит к потерям и повышению температуры, что обычно приводит к серьезным последствиям. Во избежание этого, необходимо периодически выполнять проверку сопротивления контактов.

    Примеры использования прибора DMOM-600:

    • Тестирование выключателей
    • Тестирование контактов выключателей
    • Тестирование присоединений к выключателю
    • Тестирование шин
    • Тестирование шинных соединений
    • Тестирование соединений
    • Везде, где необходимо измерить низкое сопротивление/подключение к цепи высокого тока:
      - Коммутаторы
      - Разъединители
      - Подключение к защитному заземлению
      - Места сварки
      - Предохранители
      - Кабели.

    Программы регулярного технического обслуживания, которые включают в себя измерения сопротивлений – область наиболее эффективного применения этого прибора. После того, как контрольный уровень сопротивления установлен, можно сравнить результаты последующих испытаний для определения, имеют ли место изменения этого параметра в трансформаторах и соответствующих обмотках управления, регуляторах напряжения, электродвигателях, генераторах, контактах выключателей и всех типах соединений (болтовых, паяных, обжимных и т.д.).

    Микроомметр предназначен для измерения сопротивления контактов прерывателя, шинных соединений, контактных элементов шинных соединений и других высокоточных соединений. При увеличении сопротивления контактов вследствие окисления, ослабления или неправильной затяжки резьбовых соединений, в точках контакта температура повышается сверх нормы. Нагрев приводит к понижению проводимости, тем самым, ускоряя подъем температуры, что в свою очередь часто приводит к серьезным неприятностям. Используя прибор DMOM-600 проблемы, подобные вышеописанным можно обнаруживать на ранней стадии и устранять их задолго до возникновения серьезных последствий. Регулярная проверка сопротивления контактов предоставит Вам адекватную информацию о состоянии системы в целом.

    Во время замера омметр генерирует высокий ток. Этот ток не должен вести к повышению температуры внутри прибора. В предотвращение этого прибор снабжен термопредохранителем и миниатюрным сетевым прерывателем, работающим как линейный предохранитель. Микромметр также снабжен индукционной защитой. Для защиты от внешних избыточных напряжений ток на выходе и измерительный вход развязаны на землю. Для произведения измерений используется выпрямленный постоянный ток.

    Дополнительно к широким возможностям по предельно допустимому току (до 600 А пост тока) , микроомметр DМОМ-600 обеспечивает микропроцессорное измерение, сохранение и документирование результатов. Встроенное ПО позволяет пользователю выполнять отдельные тесты и полные циклы испытаний с сохранением результатов. Дополнительно прибор имеет полноценную клавиатуру на передней панели и встроенный принтер, который позволяет распечатывать результат измерения немедленно, без использования дополнительного компьютера, подключений или специализированного ПО. Диапазоны измерений устанавливаются автоматически, сопротивление измеряется непрерывно, и результаты тестирования могут быть автоматически зафиксированы при текущем значении тока испытаний

  • Технические характеристики прибора DMOM-600:

    Параметр Значения
    Габаритные размеры и вес 457x178x381 мм;
    15 кг
    Напряжение питания 100-240 В переменного , 50/60 Гц
    Диапазон измерения сопротивления 1.5 мОм при токе 600 A до 450 мОм при токе 10 A
    Погрешность 10 A до 49.9 A: 1% ±2 мкОм
    50 A до 600 A: 1% ±1 мкОм
    Диапазон тестовых токов 1 А ...600 А (с шагом в 1 A); Термозащищенный источник постоянного тока
    Клавиатура полноценная QWERTY, 44 клавиши
    Дисплей ЖК 128 x 64 пикселей
    Принтер Термопринтер встроенный, шириной 6 см
    Рабочая температура -10 °C до +50 °C
  • Комплект поставки DMOM-600

    Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. 15 м тестовый кабель 3
    4. Кабель заземления 1
    5. Кабель сетевого питания 1
    6. Сумка 1
    7. Компьютерный кабель 1
    8. Программное обеспечение 1
  • Дополнительная комплектация DMOM-600
