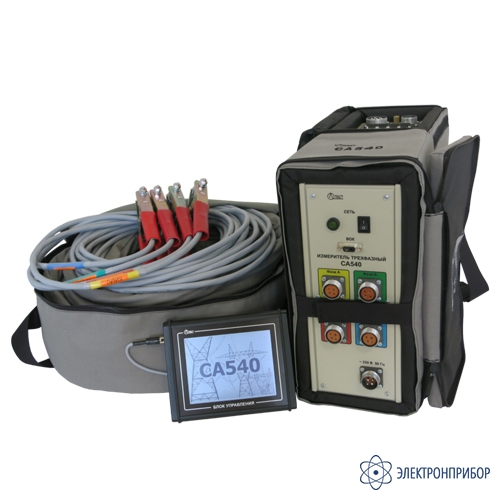

СА540 — измеритель трехфазный

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      59731-15

    • Производитель

      ОЛТЕСТ, Украина

    Назначение измерителя трехфазного СА540:

    Измеритель трехфазный СА540 предназначен для обеспечения измерений параметров холостого хода, короткого замыкания и коэффициента трансформации силовых и измерительных трансформаторов, а также измерений напряжения, силы тока и фазового сдвига в однофазных и трехфазных, трехпроводных и четырехпроводных цепях переменного тока на частоте 50 Гц, при равномерной и неравномерной нагрузке фаз.

    Эксплуатационные характеристики измерителя трехфазного СА540:

    Измеритель выполнен в виде двух блоков:

    • Блок измерительный (предназначен для обработки измерительных сигналов и расчета результатов измерений);
    • Персональный компьютер (ПК) (не входит в стандартный комплект поставки СА540, поставляется по отдельному заказу за дополнительную плату).

    ПК с установленным специальным программным обеспечением позволяет:

    • управлять процессом измерений;
    • отображать, сохранять и печатать результаты измерений (в виде протоколов и с возможностью последующей обработки их стандартными приложениями Windows);
    • создавать и поддерживать базы данных проверяемых объектов.

    Связь между блоком измерительным и ПК реализована с применением оптического кабеля. Длина кабеля может быть до 30 м.

  • Технические характеристики измерителя трехфазного СА540:

    Наименование измеряемой величины Источник Диапазон измерения Режимы измерения по току и напряжению Пределы допускаемой основной погрешности
    Технические характеристики
    Действующее значение напряжения внутр. от 30 в до 420 В - ±0,2%
    внешн.
    Сила тока внутр. от 0,01 до 3 А - ±0,3%
    внешн. от 0,2 до 50 А - ±0,4%
    Частота напряжения и тока внутр. от 49 до 51 Гц - ±0,03%
    внешн.
    Полное сопротивление внутр. - - -
    внешн. от 0,6 до 1200 Ом от 0,2 до 50 А ±(0,004*Z+0,003) [Ом]
    Активная составляющая полного сопротивления внутр. - - -
    внешн. от 0,6 до 1200 Ом от 0,2 до 50 А ±(0,004*Z+0,003) [Ом]
    Реактивная составляющая полного сопротивления внутр. - - -
    внешн. от 0,6 до 1200 Ом от 0,2 до 50 А ±(0,004*Z+0,003) [Ом]
    Активная составляющая полной мощности внутр. от 0,1 до 1200 Вт от 0,01 до 3 А ± 0,004·U·I [Вт]
    внешн. от 1 до 20000 Вт от 0,2 до 50 А
    Коэффициент мощности внутр. от -1 до 1 от 0,01 до 3 А ± 0,002
    внешн. от 0,2 до 50 А ± (0,003(I/U)+0,001)
    Разность фаз между током и напряжением внутр. от -180° до 180° от 0,01 до 3 А ±0,1°
    внешн. от 0,2 до 50 А ±(0,2(I/U)+0,06)°
    Отношение напряжений (коэффициент трансформации) внутр. от 0,8 до 1000 междуфазное напряжение на обмотке НН: от 0,2 до 530 В ±0,3%
    внешн.
    Разность фаз между напряжениями внешн. от -180° до 180° ±0,1°
    Параметр Значение
    Характеристики встроенного трехфазного источника при измерении коэффициента трансформации
    Номинальные значения устанавливаемых междуфазных напряжений, В от 30 до 380
    Номинальное значение частоты устанавливаемых напряжений, Гц 50
    Максимальное значение силы тока, А 0,15
    Погрешность установки заданного значения напряжения, % ±10
    Относительная разность установленных междуфазных напряжений, % ±1
    Характеристики встроенного однофазного источника при проведении опыта ХХ
    Номинальные значения устанавливаемых напряжений, В от 30 до 380
    Номинальное значение частоты устанавливаемых напряжений, Гц 50
    Максимальное значение силы тока, А 3
    Погрешность установки значения напряжения в диапазоне от 30 В до 50 В, % ±1
    Погрешность установки значений напряжения в диапазоне от 50 В до 380 В, % ±0,5
    Характеристики внешнего трехфазного источника при проведении опыта КЗ
    Диапазон устанавливаемых фазных напряжений, В от 30 до 245
    Номинальное значение частоты устанавливаемых напряжений, Гц 50
    Максимальное значение силы тока, А 50
    Общие характеристики
    Нормальные условия применения Температура окружающего воздуха – от 15 °C до 25 °C;
    Относительная влажность воздуха – до 80 % при температуре 25 °C
    Рабочие условия применения Температура окружающего воздуха – от -10 °C до +45 °C;
    Относительная влажность воздуха – до 80 % при температуре 25 °C
    Электропитание Блока измерительного – от сети 220 В 50 Гц;
    Персонального компьютера – от сети 230 В 50 Гц или аккумуляторной батареи;
    Блока управления – от сети 220 В 50 Гц
    Масса Блока измерительного – не более 16,5 кг;
    Блока управления – не более 1,5 кг;
    Комплекта кабелей – не более 14 кг
    Габаритные размеры Блока измерительного - не более 120 х 315 х 415;
    Блока управления - не более 170 х 140 х 37;
    Длина всех измерительных кабелей – 25 м
  • Комплект поставки СА540

    Наименование Количество
    1 Блок измерительный СА540 1
    2 Блок управления (БУ) 1
    3 Блок сопряжения универсальный 1
    4 Кабель волоконно-оптический ВОК2 1
    5 Кабель измерительный КИ 25м 1
    6 Кабель измерительный КИ (КТ) 3м 1
    7 Кабель mini-USB 1
    8 Кабель интерфейсный 1
    9 Кабель поверочный 1 1
    10 Кабель поверочный 2 1
    11 Кабель-удлинитель КУ 22м 1
    12 Кабель питания КП (БИ) 1
    13 Кабель силовой КС (ВИ) 3м 1
    14 Кабель силовой для закорачивания обмоток КСЗ 1,5м 2
    15 Кабель питания 220 В 50 Гц 1
    16 Программное обеспечение (диск инсталяционный) 1
    17 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    18 Руководство по эксплуатации. Часть 2. Методика поверки 1
    19 Паспорт 1
    20 Сумка СА540 1
    21 Сумка кабельная 2
    22 Сумка укладочная для блока управления 1

    Дополнительная комплектация

    (поставляется за дополнительную плату)

    Наименование Количество
    1 Персональный компьютер По запросу
    2 Сумка укладочная для персонального компьютера По запросу
