Оценка механического состояния обмоток

Веста (c Диана-2М) — система диагностики качества прессовки обмоток маслонаполненных трансформаторов

Сохранить в PDF Распечатать
  • Назначение системы Веста:

    Система "Веста" позволяет на работающем трансформаторе по вибрации бака трансформатора определять состояние прессовки обмотки и сердечника. Для этого по специальной схеме производится измерение вибрации на поверхности бака в 12 точках. Измерения необходимо проводить в двух режимах - холостого хода и нагрузки. В случае если режим холостого хода трудно обеспечить, то можно, с потерей точности, выполнить измерения под нагрузкой.

    Особенности системы Веста:

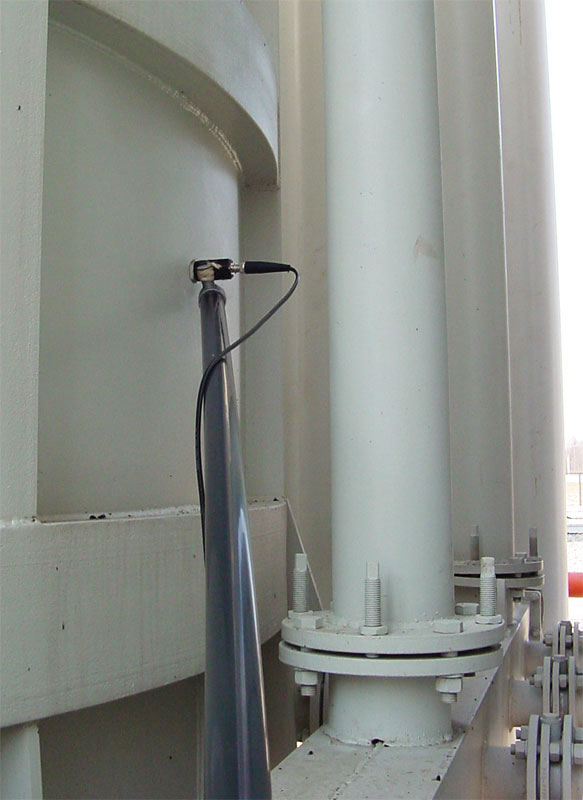

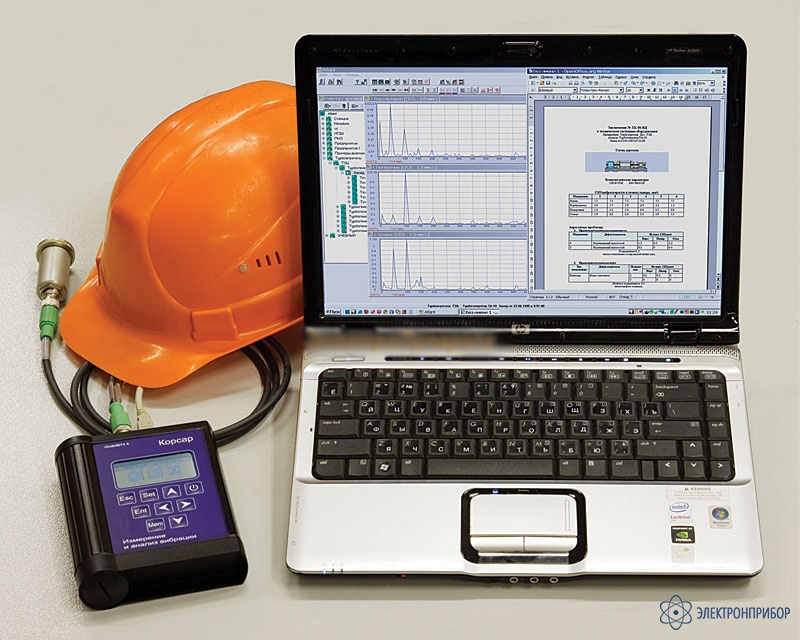

    Замеры вибрации выполняются переносным анализатором вибросигналов марки «Диана-2М», входящим в поставку системы «Веста». Датчик вибрации фиксируется на поверхности бака трансформатора при помощи магнита. Для удобства установки датчика вибрации обычно используется изолирующая штанга, стандартно имеющаяся на подстанции.

    Веста

    Информация о вибрации бака трансформатора в процессе проведения измерений записывается в память прибора. Ее объем достаточен для хранения информации об обследовании более чем 40 трансформаторов. Далее данные из прибора передаются в компьютер, где накапливаются и хранятся в базе данных экспертной программы «Веста».

    Диагностика качества прессовки обмоток и магнитопровода трансформатора в экспертной программе «Веста» проводится в автоматическом режиме. Пользователю только необходимо выбрать из базы два замера вибрации в разных режимах работы обследуемого трансформатора.

    Для количественной оценки качества прессовки используются расчетные «коэффициенты состояния» прессовки. Это позволяет унифицировать диагностические заключения практически для всех типов применяемых в практике трансформаторов.

    Границы технического состояния контролируемых параметров определяются следующим образом:

    • Если значение расчетного коэффициента состояния (общего состояния трансформатора, прессовки обмотки, прессовки активной стали) больше, чем 0,9, то это зона хорошего состояния.
    • Если он меньше 0,9, но больше, чем 0,8, то данный параметр соответствует критериям удовлетворительного состояния
    • Если его значение ниже 0,8 – это зона тревожного и даже аварийного состояния. Следует принимать меры или по крайней мере начинать думать о возможных способах улучшения состояния трансформатора.

    Программа «Веста» автоматически формирует отчетный протокол о качестве прессовки активных элементов обследуемого трансформатора, включающий исходную информацию и рисунки. Протокол можно распечатать при помощи принтера.

    Веста

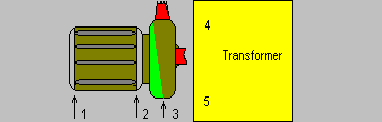

    В экспертную программу «Веста» встроена специализированная подпрограмма, предназначенная для диагностики технического состояния маслонасосов системы охлаждения трансформатора, проводимой по вибрационным параметрам.

  • Технические характеристики системы оперативной оценки усилия прессовки обмоток и сердечника трансформаторов ВЕСТА:

    Параметр Значения
    Диапазоны измерений Виброускорение: 0,3 - 100 м/с2 (пик)
    Виброскорость: 0,3 - 100 мм/с (скз)
    Вибросмещение: 5 - 500 мкм (размах)
    Количество отсчетов в вибросигнале до 4096
    Количество линий в спектре сигнала до 1600
    Частотный диапазон 10-2000 Гц
    Оперативная память 4 Мб - до 1000 агрегатов и до 2000 спектров
    Порт для связи с компьютером USB 1.1
    Непрерывная работа до 12 часов
    Питание Аккумулятор, возможность зарядки аккумуляторов от компьютера через USB-разъем
    Габаритные размеры прибора 160х120х38 мм
    Масса прибора 0,8 кг
  • Комплект поставки Веста (c Диана-2М)

    Наименование Количество
    1 Диана-2М - двухканальный анализатор вибросигналов (виброанализатор) 1
    2 Программное обеспечение Веста 1
    3 Руководство по эксплуатации 1
  • Дополнительная комплектация Веста (c Диана-2М)

    • 180 000 руб.
      поверка включена в стоимость
      Добавить к заказу

      Диана-2М (взрывозащищенное исполнение), двухканальный анализатор вибросигналов (виброанализатор)

      Анализатор вибрации двухканальный Диана-2М (виброанализатор) в взрывозащищенном исполнении предназначен для диагностики состояния и балансировки вращающегося оборудования. Он является портативным, малогабаритным, автономным, переносным, эффективным и дешевым решением для проведения наиболее часто встречающихся в практике диагностических работ. Прибор прост в работе и доступен специалистам, имеющим различный уровень вибрационной подготовки. Прибор имеет маркировку взрывозащиты 1ExibIIAT3 X.

    • 11 000 руб.
      Добавить к заказу

      Ключ для ПО Веста, аксессуар

      Ключ для ПО Веста

    • 140 000 руб.
      Добавить к заказу

      ПО Веста, программное диагностическое обеспечение

      Программное диагностическое обеспечение для «Веста» – системы диагностики качества прессовки обмоток трансформаторов
