Оценка механического состояния обмоток

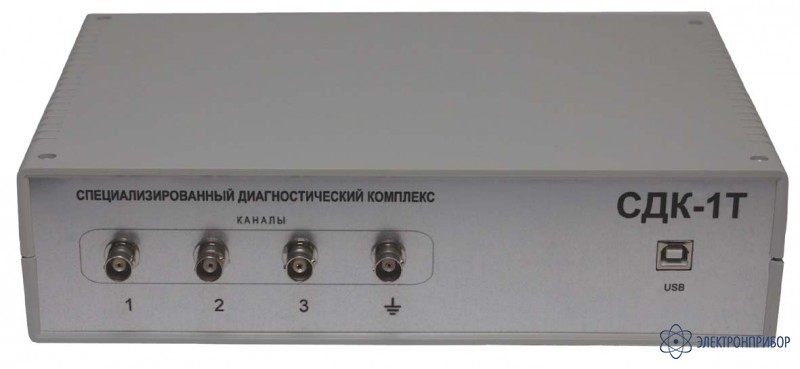

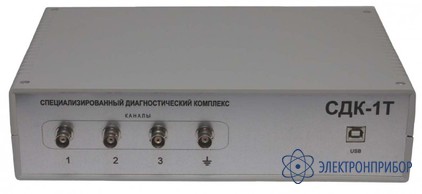

СДК-1Т — специализированный диагностический комплекс

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение комплекса СДК-1Т:

    СДК-1Т предназначен для определения остаточного усилия прессовки обмоток силовых масляных трансформаторов четвертого и выше габарита.

    Питание СДК-1Т осуществляется от сети переменного тока напряжением 220 В±10%, частотой 50 Гц.

    Общие данные:

    • Число каналов: 4;
    • Диапазон измерения напряжений: 0 - 10 В.
    • Частотный диапазон измерения напряжений: 100 - 2000 Гц.

    Порядок работы:

    1. Провести полную расшиновку трансформатора, заземлить нейтраль трансформатора.
    2. Включить компьютер.
    3. Подключить измерительные провода к высоковольтным выводам трансформатора. Соединить заземленную нейтраль трансформатора с “землей” измерительного комплекса.
    4. Подсоединить провода с фаз к разъемам блока разводки (БР).
    5. Провести измерения согласно “Программы сбора и обработки данных”.

    Указание мер безопасности:

    ВНИМАНИЕ! Не приступайте к измерениям, не убедившись в отсутствии напряжения на трансформаторе.

    К работе с СДК-1Т допускаются лица, ознакомившиеся с устройством и организацией работ с ним, а также имеющие квалификационную группу не ниже 2.

    СДК-1Т относится к изделиям с классом защиты II по ГОСТ 26104-89.

    При работе с СДК-1Т необходимо соблюдать правила техники безопасности, установленные для работы с электронным оборудованием, имеющим напряжение до 1000 В.

  • Комплект поставки СДК-1Т

    Наименование Количество
    Компьютер класса «ноутбук» 1
    Плата аналого-цифрового преобразования 1
    Комплект программного обеспечения для регистрации временных реализаций и анализа 1
    Комплект коммутационных кабелей 1
    Паспорт комплекса 1
