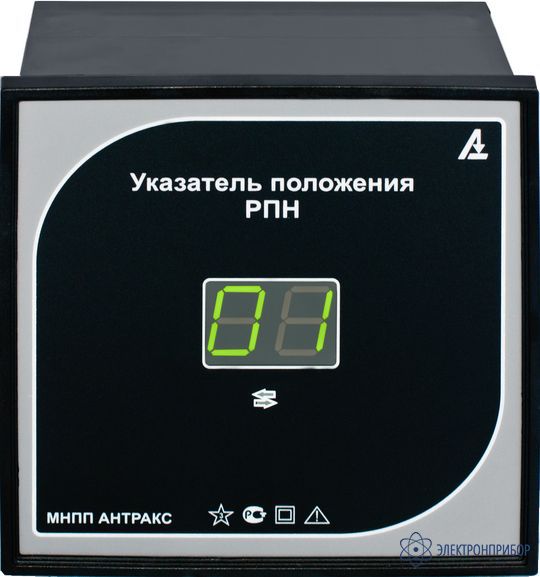

УП — цифровые указатели положения РПН (логометры)

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      Прочие

    Назначение указателей положения УП:

    Разработаны и выпускаются одно- и двухразрядные цифровые указатели положения привода РПН (логометры) типа УП 1, УП 2, УП 21, УП 22, УП 23, УП 24, УП 25, УП 31 и УП 32. Приборы предназначены для индикации положения РПН в приводах отечественного и импортного производства, а также передачи данных о положении привода в цифровом виде для систем АСУ. На данный момент выпускается широкий спектр логометров, позволяющий подобрать нужный прибор к любым используемым на территории России и СНГ приводам.

    Таблица соответствия (совместимости) логометров УП и приводов:

    Тип привода/переключающего устройства Тип указателя положения
    3РНОА-110/1000 УП31 УП25
    ED100-S УП2, УП 21, УПУП23, УП24 УП25
    ED-S УП2, УП 21,УП23, УП24 УП25
    EM-1 УП2, УП 21, УП23, УП24 УП25
    PC-3, PC-4 УП2, УП22, УП23, УП24 УП25
    SAV1-1600-245/245-013 УП2, УП 21, УП23, УП24 УП25
    МА-1 УП31 УП25
    МАК-1 УП31 УП25
    МЗ-3, МЗ-4 УП2, УП22, УП23, УП24 УП25
    ПДП-4 УП31 УП25
    ПДП-4У УП31 УП25
    РНОА УП31 УП25
    РНОА-110/1000 УП31 УП25
    РНОА-220 УП31 УП25
    РНТ-13 УП31 УП25
    РНТ-20 УП31 УП25
    РНТ-20А УП31 УП25
    РНТ-20А-625/35 УП31 УП25
    МАК-1/49 УП32 -

    Указатель УП 1 имеет одноразрядный индикатор и работает резистивными датчиками положения привода. Указатели УП 2х, УП 3х имеют двухразрядный индикатор и работают совместно с приводами РПН, использующими контактный, резистивный, токовый, кодовый или бесконтактный датчик угла поворота привода в зависимости от модификации указателя. Указатели УП 22, УП 24, УП 25-Бл, УП 31-Бл и УП 32-Бл позволяют устанавливать ступени запрета положения РПН. При достижении приводом запрещённых ступеней на лицевой панели прибора загорается светодиод красного цвета, а на выходные клеммы УП22 выдаётся сигнал управления реле типа РП25 для блокировки дальнейшей работы привода.

    Универсальный УП 25 указатель, разработан с участием ФСК ЕЭС России, включает в себя все функции вышеперечисленных видов указателей.

    Все указатели, кроме УП 1, имеют возможность заводской настройки на любое количество положений привода до 99, (УП 1 всегда настроен на 9 положений). Указатели УП 23, УП 24 и УП 25 могут подключаться к любым приводам с резистивными датчиками (например, МЗ-2, МЗ-4, ED-S, MR). По согласованию с заказчиком возможно изменение количества ступеней и сопротивления между ними. Указатели УП 31 и УП 32 разработаны для работы с приводами, использующими сельсин-датчик, подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404.

    Подключаемые типы датчиков и возможные выходы сигнала:

    Указатели Подключаемые типы датчиков Возможные выходы (по заказу)
    Сельсин-датчик Токовый датчик Резистивный датчик BCD-энкодер RS-485 RS-232 БЛ RS-485 ТП РВ
    УП-1 - - + - - - - - - -
    УП-2 - - + - - + - + - -
    УП-21 - + - - - + - + - -
    УП-22 - - + - - - + - - -
    УП-23 - - + - - + - + + -
    УП-24 - - + - - + + + + +
    УП-25 + + + + + + + + + +
    УП-31 + - - - - + + + + +
    УП-32 + - - - - + + + + +

    В указателях УП 23, УП 24, УП 25, УП 31, УП 32 есть возможность компенсации соединительных проводов, а также режим настройки на включенном трансформаторе, стоящем в фиксированном положении, по одной ступени.

    Габаритные размеры указателей:

    Все приборы выпускаются в пяти видах корпусов. Логометры выпускаются в щитовых корпусах различного размера для вырубных отверстий 138х138 мм, 89х89 мм, 110x110 мм, 138х67 мм, что значительно облегчает монтаж указателей в панели ЩУ, а также в настенном корпусе 120х120 мм для установки непосредственно в привод. Возможно изготовление приборов в корпусах других размеров по желанию заказчика.

    Тип корпуса Габаритные размеры, мм Размеры вырубного отверстия, мм
    высота ширина глубина
    А, настенный 120 120 70 -
    Б, щитовой 144 144 84 138 х 138
    В, щитовой 120 120 100 110 х 110
    Г, щитовой 96 96 114 91 х 91
    Д, щитовой 72 144 114 67 х 138
  • Технические характеристики указателей положения УП:

    • Напряжение питания ~220 В ± 20%;
    • Потребляемая мощность, не более 5 Вт;
    • Яркость свечения индикатора 10000 мКд;
    • Максимальный ток на клеммах реле управления 120 мA;
    • Максимальное допустимое напряжение на клеммах реле управления 400 В;
    • Температурный диапазон 0 ... +40 °С;
    • Срок службы 10 лет.
  • Дополнительная комплектация УП

    • Цена по запросу
      Добавить к заказу

      ДП2, датчик ступени трансформатора

      Датчик ДП-2 предназначен для установки логометров производства компании "Антракс" на отечественные приводы, рассчитанные на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.). Конструктивно полностью повторяет сельсин-датчик и рассчитан на подключение к логометрам типа ЛКМ, УП1, УП2, УП22, УП23, УП24.

    • Цена по запросу
      Добавить к заказу

      ДП3, датчик ступени трансформатора

      Датчик положения привода ДП-3 предназначен для определения текущей ступени регулирования трансформатора под нагрузкой. Датчик представляет из себя электронный датчик угла (энкодер) поворота привода со схемой преобразования сигнала и может работать с приводами ПДП-1, ПДП-4, МА-1, РНТ-13. А так же с другими приводами предусматривающими установку сельсин-датчиков типа БД-404 или БД-1404 или других датчиков с габаритными размерами БД-404/БД-1404. Предназначен для подключения логометров производства компании Антракс к отечественным приводам, а так же для передачи в цифровом или аналоговом виде информации о ступени с вистемы АСУТП ТМ и др.

    • Цена по запросу
      Добавить к заказу

      ДП4, датчик ступени трансформатора

      Датчик положения привода ДП-4 предназначен для определения текущей ступени регулирования трансформатора под нагрузкой. Датчик ДП-4 может работать с приводами МЗ-2, МЗ-3, МЗ-4. Датчик ДП-4 используется взамен резистивного датчика и представляет из себя электронный датчик угла поворота привода со схемой преобразования сигнала.
