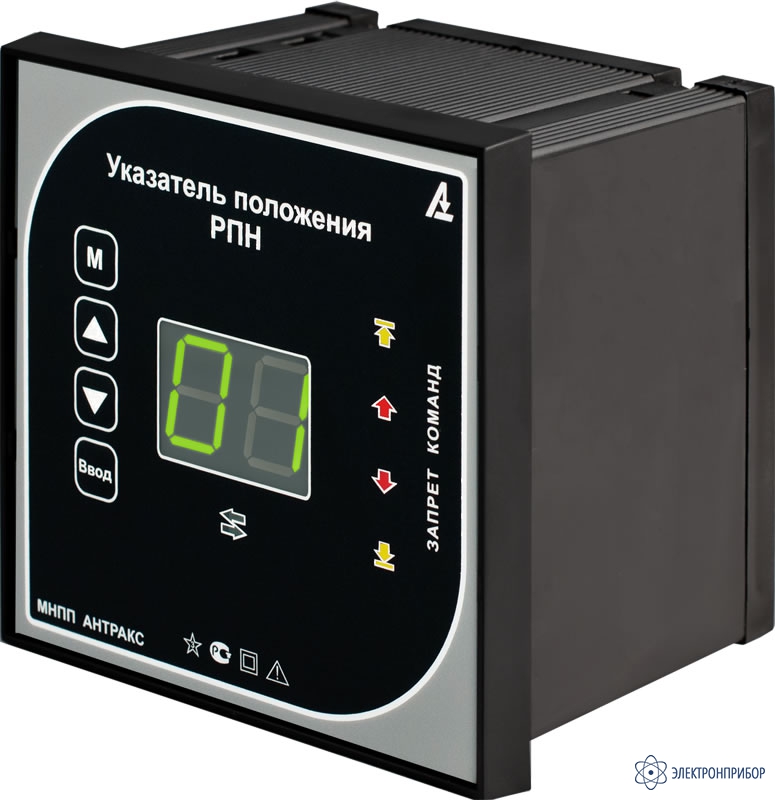

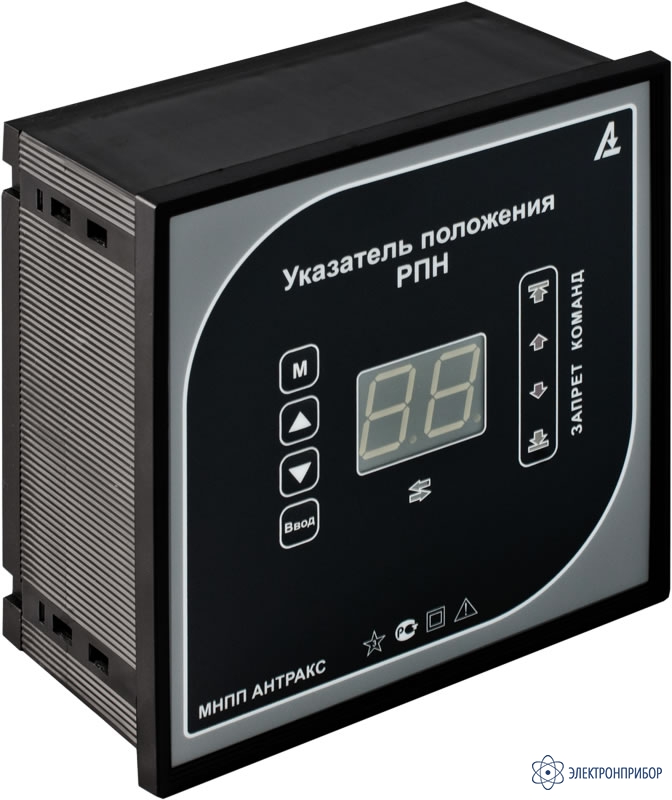

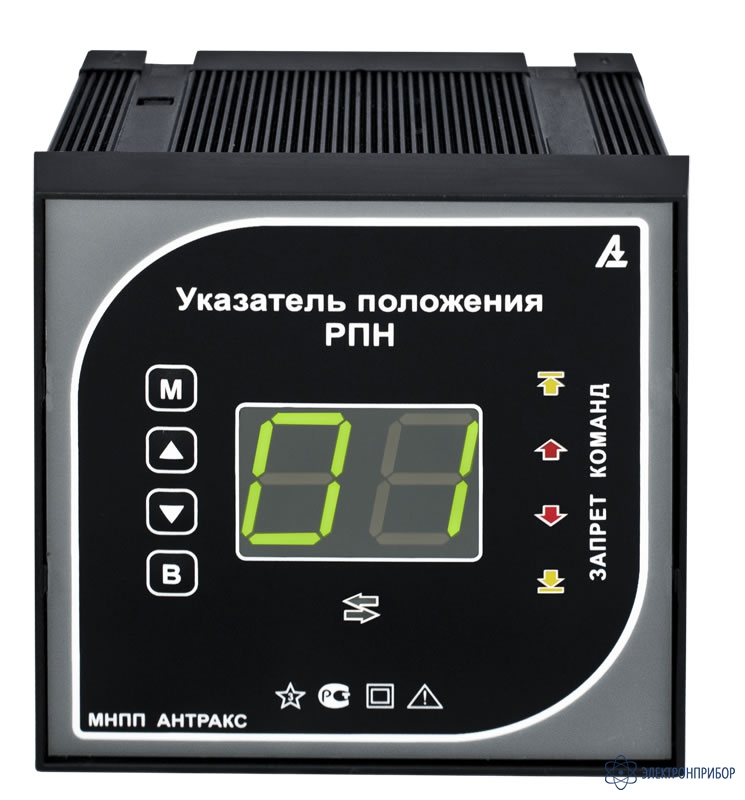

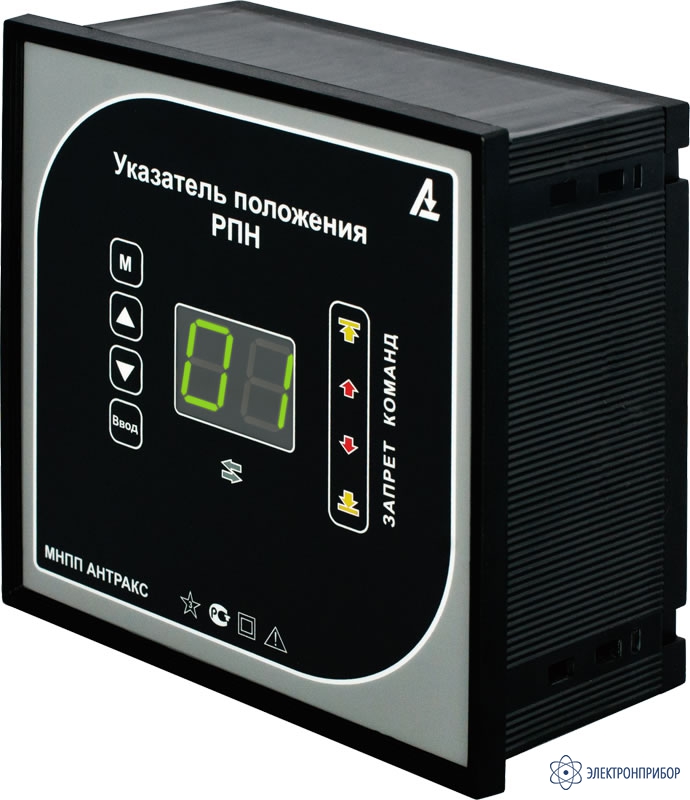

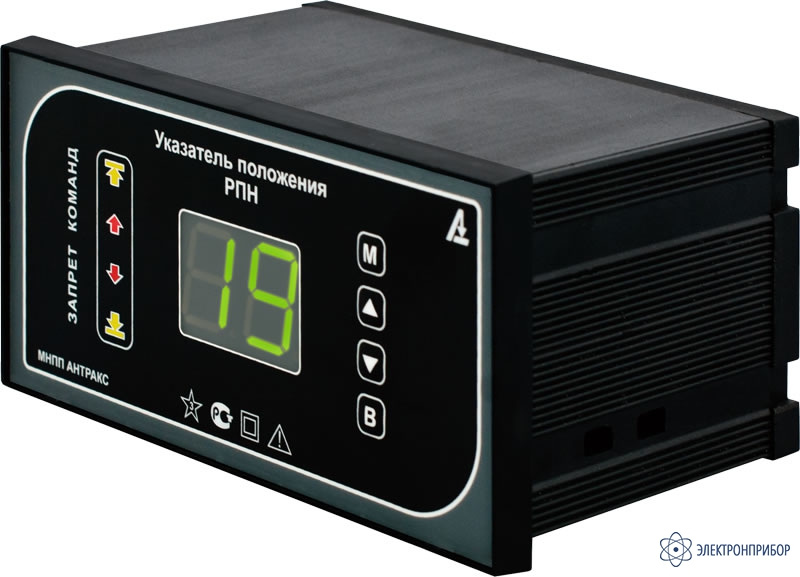

УП-25 — указатель положения привода
Код товара: 22792-
-
Гарантия
60 месяцев

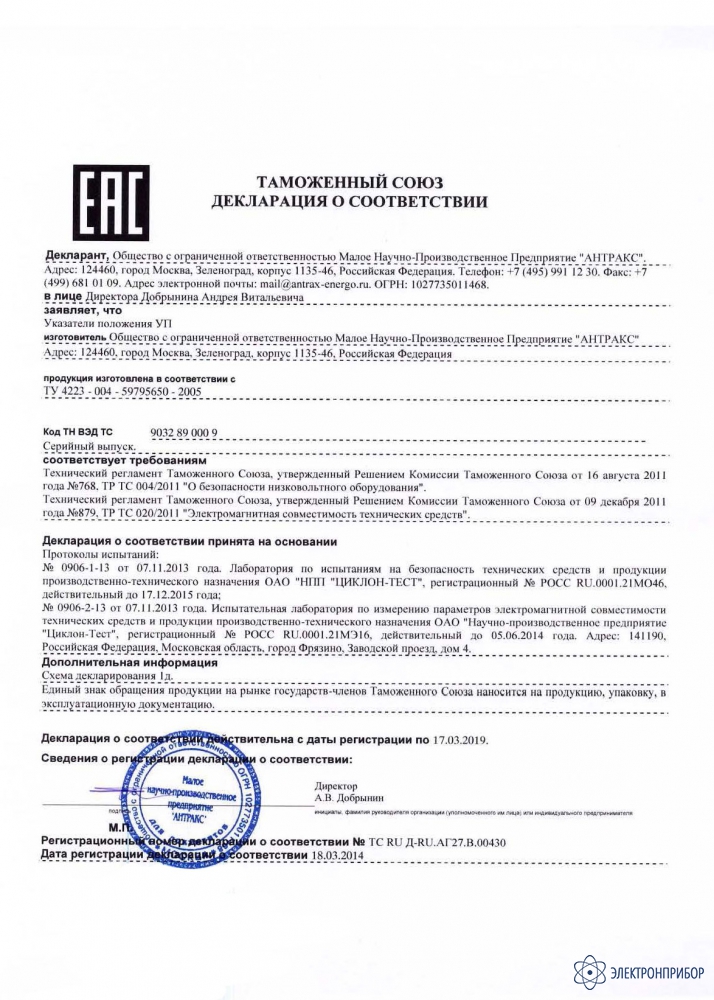

Сертификаты
Описание указателя положения привода УП-25:
УП 25 - универсальный указатель для привода РПН с любым типом датчика Многофункциональный указатель УП 25, разработанный с участием ФСК ЕЭС России, включает в себя функции всех видов указателей. Универсальность УП 25 заключается в том, что все входы и выходы выполнены в одном приборе. Это позволяет, не расширяя номенклатуры оборудования, имея единственный вид прибора, решить все задачи, связанные с индикацией на ЩУ и передачей в системы АСУ ТП и другие системы автоматизации ступени трансформатора. УП 25 легко перенастраивается на другой тип датчика. Даже при смене привода нет необходимости замены указателя, а универсальность и наличие нескольких разновидностей выходов позволяет интегрировать прибор в любую систему АСУ ТП.
УП 25 имеет автоматическую фиксацию «мёртвых ступеней» и счётчик переключений(по желанию заказчика).
Совместимые приводы:
- MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
- MR , EM-1, ED-S, ED100-S;
- BUF3, BUE3;
- ПДП-5Л, ПДП-4, ПДП-4У;
- МА-1, МАК-1;
- ПМ-2М
и любые другие приводы с количеством ступеней не более 99.
Дополнительные возможности:
- Клавиатура для настройки и калибровки прибора;
- Изменение яркости свечения индикатора;
- Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;

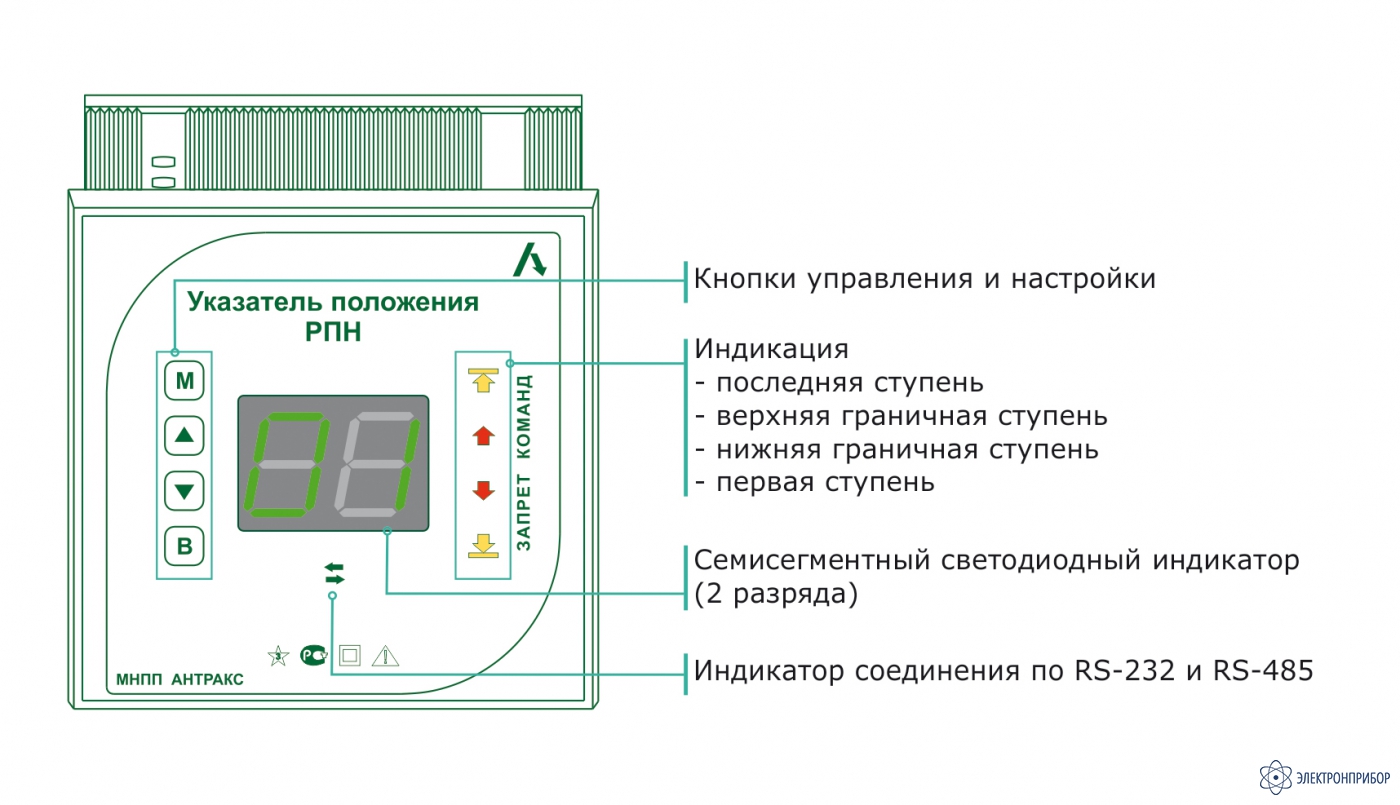

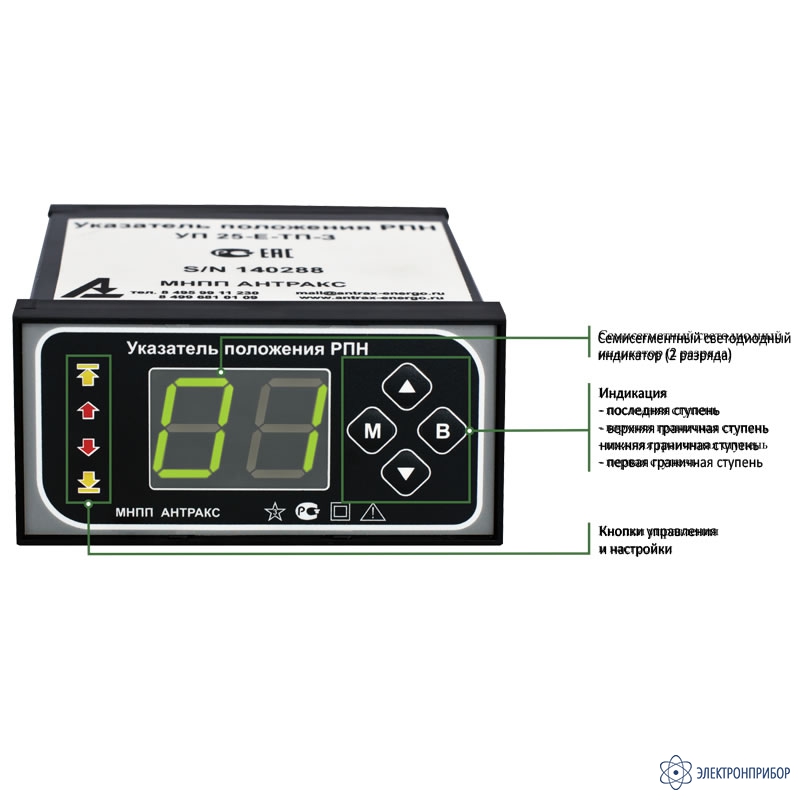

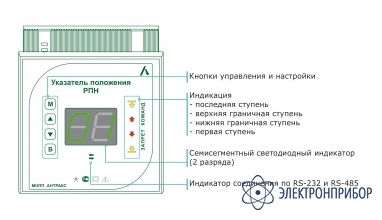

- Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов на лицевой панели прибора;
- Возможность компенсации сопротивления соединительных проводов резистивного датчика или задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

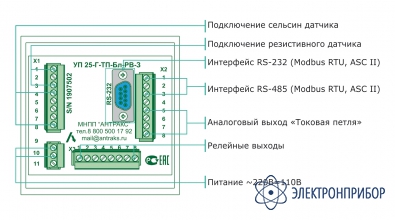

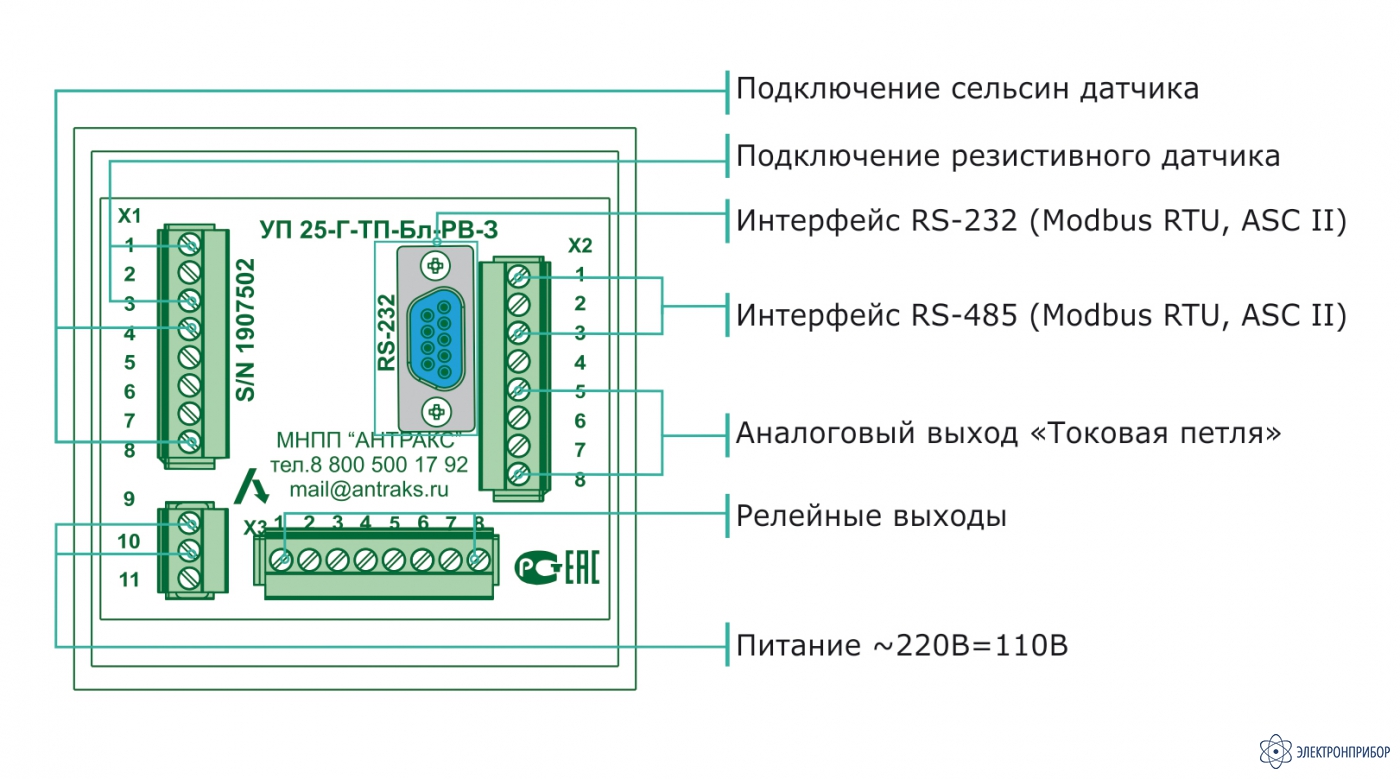

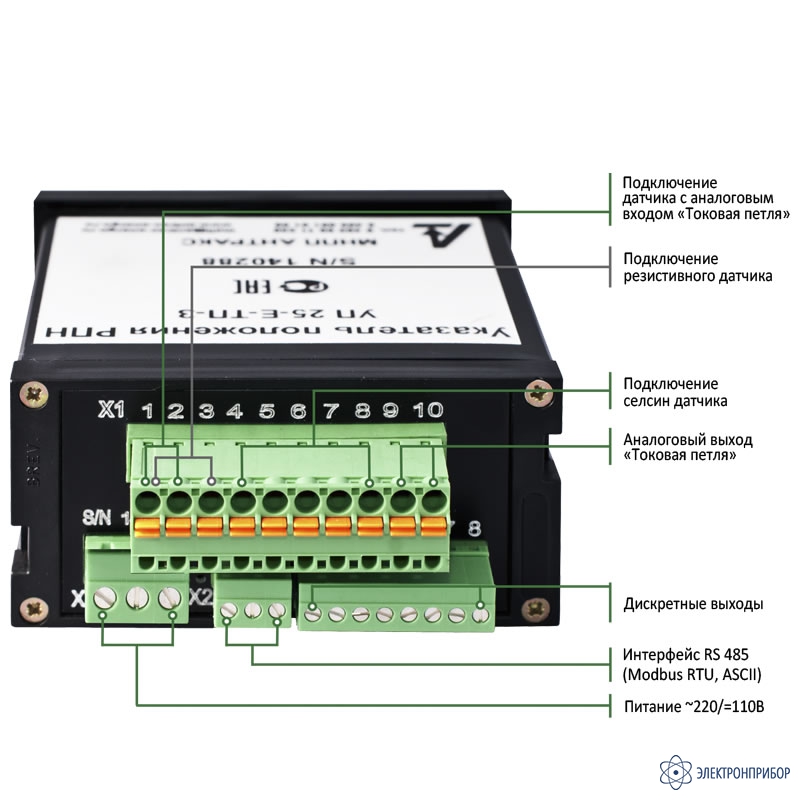

Цифровые интерфейсы базовой комплектации RS-485/RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
- для передачи информации о ступени привода в АСУ ТП или ТМ.
Дискретные выходы, на клеммы которых подаются сигналы управления реле:
«Блокировка: прибавить» Указывают на достижение граничных ступеней привода «Блокировка: убавить» «Первая ступень» Указывают на достижение первой/последней ступени «Последняя ступень» «Переключение: прибавить» Указывают на переключение ступени привода РПН «Переключение: убавить» Настройка УП 25 может осуществляться с использованием:
- Клавиатуры, расположенной на лицевой панели прибора;
- ПК и специального программного обеспечения.

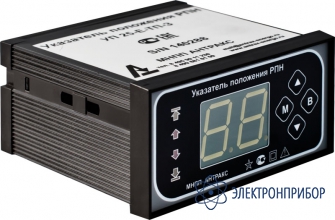

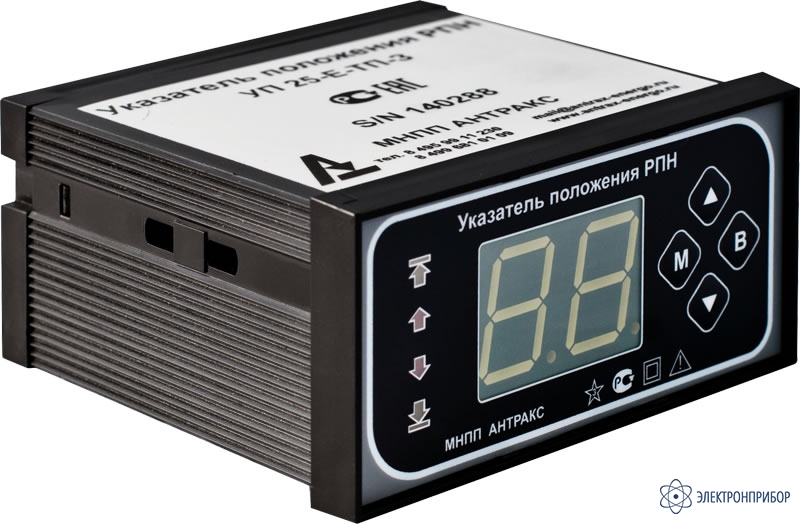

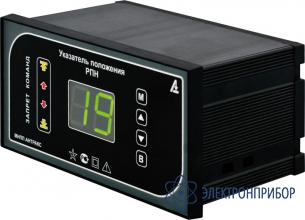

УП 25 выпускается в корпусах всех типоразмеров.
-
-
Технические характеристики:
Параметр Значение Подключаемые типы датчиков Резистивный
Сельсин-датчик
С токовым выходом
С BCD-выходом (кроме корпусов А, Е)
С цифровым выходом RS-485Возможные цифровые выходы RS-232
RS-485Дополнительные выходы Аналоговый ТП;
Дискретные РВ;
Дискретные БЛТип корпуса А, Б, В, Г, Д Напряжение питания для указателей в корпусе А ~ 220 В ± 20% Напряжение питания для указателей в корпусах Б, В, Г, Д 90 – 370 В Входное напряжение переменного тока 85 – 264 В Входное напряжение постоянного тока 120 – 370 В Потребляемая мощность, не более 5 Вт Яркость свечения индикатора 10000 мкд Максимальный ток на клеммах реле управления 120 мA Максимальное допустимое напряжение на клеммах реле управления 400 В Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 группа С4 УХЛ, категория размещения 4.1 Воздействие механических факторов внешней среды: ГОСТ 17516.1 М7 Степень защиты указателя: ГОСТ 14254 IP 20 Температурный диапазон от -40 до +50 °С -
Комплект поставки УП-25
№ Наименование Количество 1 Указатель положения привода УП25 1 -
Файлы для УП-25
