УП-1 с датчиком ДП-2 — цифровой указатель положения РПН (логометр)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение указателя УП-1:

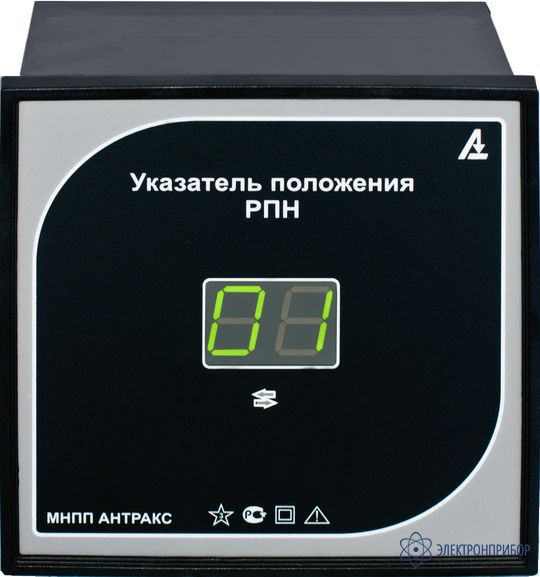

    Цифровой указатель положения привода РПН (логометр) УП1 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. Указатель УП1 состоит из одноразрядного индикатора на девять положений и датчика угла поворота привода собственной разработки. Указатель работает совместно с приводом РПН использующим сильсин-датчик угла поворота привода. Индикатор устанавливается на щите управления вместо сильсин-приёмника и конструктивно совместим со штатным стрелочным логометром типа ЛКМ, что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления.

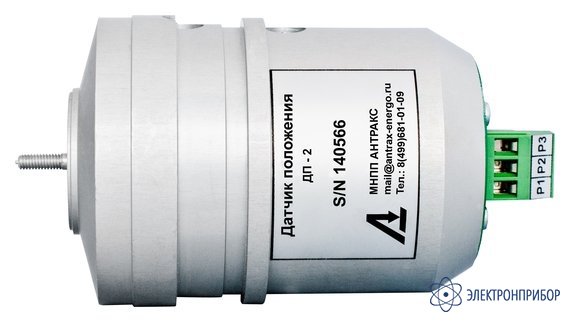

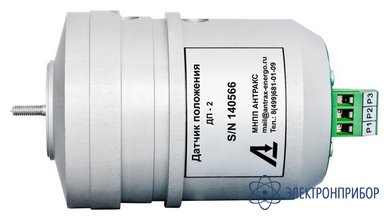

    Датчик угла поворота привода устанавливается на сильсин-датчик (наличие сильсина обязательно), и представляет из себя резистивный датчик угла поворота привода. Конструктивно датчик представляет собой металический стакан, который надевается на нижнюю часть сильсин-датчика (сильсин типа БД-404А); кожух переменного резистора, прикрученный к основанию стакана; переменный резистор и втулку для соединения оси переменного резистора с осью сильсина.

  • Технические характеристики указателя УП-1:

    Параметр Значения
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАТЕЛЯ
    Напряжение питания ~220 В ± 10%
    Потребляемая мощность 4 Вт
    Яркость свечения индикатора 10000 мкд
    Температурный диапазон 0 - +70 °С
    Гарантийный срок 1 год
    Срок службы 10 лет
    Габаритные размеры
    - щитовой
    - настенный

    139х139х60 мм
    120x120x60 мм
    Вес не более 1 кг
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА
    Суммарное сопротивление резистора датчика 100 Ом ± 10%
    Температурный диапазон -40 - +40 °С
    Гарантийный срок 1 год
    Срок службы 10 лет
    Габаритные размеры 70х90х70 мм
  • Комплект поставки УП-1 с датчиком ДП-2

    Наименование Количество
    Указатель УП-1 1
    Датчик ДП-2 1
    Руководство по эксплуатации 1
