ДП5, ДП 5

Цифровые указатели положения РПН (логометры)

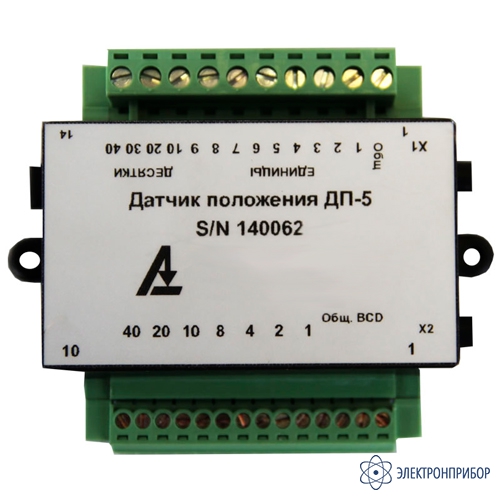

ДП-5 — датчик положения привода

Код товара: 29962
    • Гарантия

      12 месяцев

    Описание датчика положения привода ДП-5:

    Датчик положения привода ДП-5 работает с приводами СМА-7, СМА-9, SHM, EM-1, MR, ED, имеющими контактную группу, в которой количество контактов соответствует количеству положений привода. Датчик осуществляет преобразование в BCD-код номера ступени РПН.

    ДП-5 имеет BCD-выход для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 25 для отображения номера ступени РПН на щите управления или передачи в системы ТМ, АСУ ТП.

  • Технические характеристики датчика положения привода ДП-5:

    Параметр Значение
    ДП-2 ДП-3 ДП-3-У ДП-4 ДП-5
    Габаритные размеры, мм Ø67x107 Ø67x107 Ø67x107 45х88х62 27x88x77
    Полный угол поворота 275±15° 360° (без стопора) 360°
    (без стопора)
    - -
    Резистивный выход + - - - -
    Суммарное сопротивление резистора датчика 100 Ом ± 20% - - - -
    Аналоговый выход по напряжению - 0-5 В
    0-24 В
    0-5 В
    0-24 В
    - -
    Аналоговый выход «Токовая петля» - 0-20мА
    0-5 мА
    4-20 мА
    0-20мА
    0-5 мА
    4-20 мА
    - -
    Цифровой выход RS-485 - Протокол MODBUS Протокол MODBUS Протокол MODBUS -
    BCD-выход - - - +
    Совместимые указатели УП 2,
    УП 22,
    УП 23,
    УП 25
    УП2,
    УП 23,
    УП 25,
    УП 4,
    УП 41
    УП2,
    УП 23,
    УП 25,
    УП 4,
    УП 41
    УП 2,
    УП 22,
    УП 23,
    УП 25,
    УП 25
    Приводы ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ МЗ-2, МЗ-3, МЗ-4 EM-1, СМА-7, СМА-9, SHM, MR, ED
    Полный угол поворота 2750 ± 15° 3600 без стопора 3600 без стопора -
    Точность определения угла поворота - ДП-3 ± 2°
    ДП-3/2 ± 1°
    ± 1° ± 1° -
    Напряжение питания - 5 В / 24 В ± 5% 5 В / 12 В ± 5% 5 В / 24 В ± 5% 5 В / 24 В ± 5%
    Срок службы, не менее 15 лет
  • Комплект поставки ДП-5

    Наименование Количество
    1 Датчик положения привода ДП-5 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
