ДП3, ДП 3

ДП-3 — датчик положения привода

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

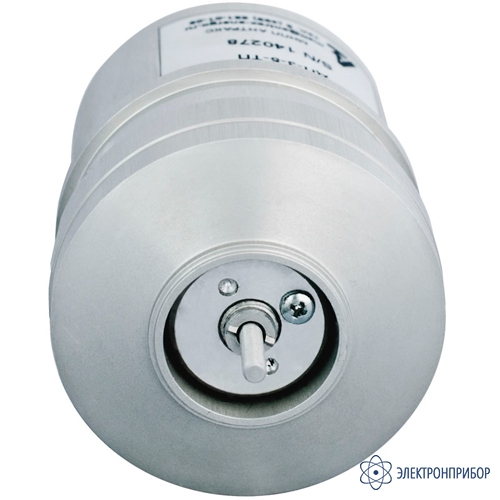

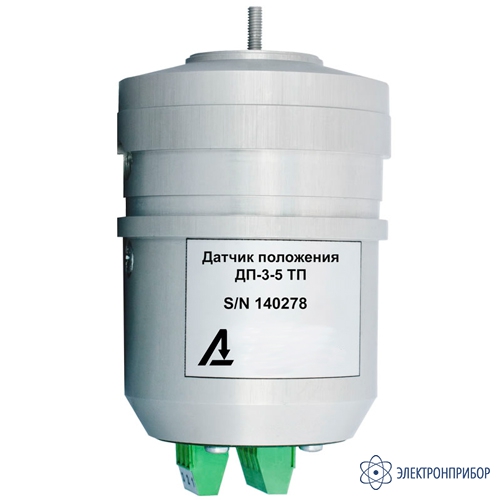

    Описание датчика положения привода ДП-3:

    Датчик ДП-3 может работать с приводами ПДП-1, ПДП-4, МА-1, РНТ-13, а также с другими приводами, предусматривающими установку сельсин-датчиков типа БД404 или БД1404, или других датчиков с габаритными размерами БД404/БД1404. Устанавливается датчик ДП-3 взамен сельсин-датчика и является электронным датчиком угла (энкодером) поворота привода со схемой преобразования сигнала.

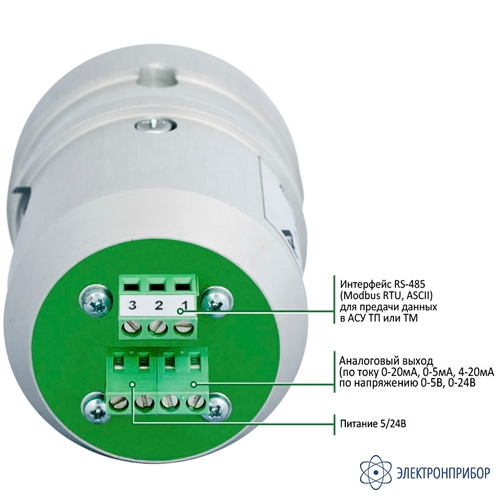

    ДП-3 имеет различные интерфейсы для вывода значения угла поворота привода:

    • интерфейс RS-485 предназначен для передачи информации о ступени регулирования трансформатора в системы АСУ ТП или в указатели положения типа УП 25 в цифровом виде по протоколу MODBUS;
    • аналоговый интерфейс «Токовая петля» предназначен для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 25/ УП 4 или системы АСТУ с помощью дополнительных преобразователей;
    • аналоговый интерфейс по напряжению для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 2/УП 23/УП 25 или системы АСТУ с помощью дополнительных преобразователей. При использовании данного интерфейса ДП-3 может выполнять функцию резистивных датчиков приводов MZ-2, MZ-4, EM1, MR, ED-S. Это позволяет использовать его для подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами ПДП-1, ПДП-4, МА-1, РНТ-13 и другими.
  • Технические характеристики датчика положения привода ДП-3:

    Параметр Значение
    ДП-2 ДП-3 ДП-4 ДП-5
    Габаритные размеры, мм Ø67x107 Ø67x107 45х88х62 27x88x77
    Полный угол поворота 275±15° 360°
    (без стопора)
    - -
    Резистивный выход + - - -
    Суммарное сопротивление резистора датчика 100 Ом ± 20% - - -
    Аналоговый выход по напряжению - 0-5 В
    0-24 В
    - -
    Аналоговый выход «Токовая петля» - 0-20мА
    0-5 мА
    4-20 мА
    - -
    Цифровой выход RS-485 - Протокол MODBUS Протокол MODBUS -
    BCD-выход - - - +
    Совместимые указатели УП 2,
    УП 22,
    УП 23,
    УП 25
    УП2,
    УП 23,
    УП 25,
    УП 4,
    УП 41
    УП 2,
    УП 22,
    УП 23,
    УП 25,
    УП 25
    Приводы ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ МЗ-2, МЗ-3, МЗ-4 EM-1, СМА-7, СМА-9, SHM, MR, ED
    Полный угол поворота 2750 ± 15° 3600 без стопора -
    Точность определения угла поворота - ДП-3 ± 2°
    ДП-3/2 ± 1°
    ± 1° -
    Напряжение питания 5 В /24 В ± 5%
    Срок службы, не менее 15 лет
  • Комплект поставки ДП-3

    Наименование Количество
    1 Датчик положения привода ДП-3 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1

Файлы для ДП-3
