Измерение параметров хода подвижных частей РПН

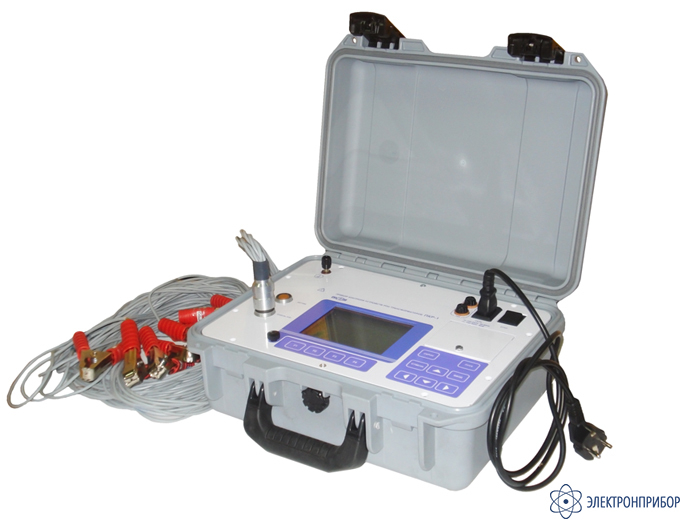

ПКР-1 — прибор для контроля РПН трансформаторов

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      46747-11

    • Производитель

      СКБ ЭП

    Сертификаты

    Назначение ПКР-1:

    ПКР-1 предназначен для проведения диагностики устройств регулирования под напряжением трансформаторов.

    Как известно, четкая работа переключающего устройства зависит от многих факторов, не только исправности отдельных элементов (реакторов, резисторов и др.), но в большей степени от верной последовательности работы всех механизмов переключающего устройства. Дефекты, возникшие в некоторых элементах приводных механизмов, из-за люфтов и прочего могут стать причиной ненормальной работы переключающего устройства, что может привести к выходу из строя трансформатора или даже аварии. Следовательно, одна из основных проверок переключающего устройства – это проверка последовательности работы его элементов.

    Для проверки исправной последовательности работы переключающих устройств проводят следующие проверки:

    • для реакторного типа РПН – это круговая диаграмма срабатывания контакторов и избирателей,
    • для быстродействующего типа РПН – это тоже круговая диаграмма, а также требуется осциллограмма работы контакторов.

    «Круговая диаграмма» - это диаграмма последовательности срабатывания элементов переключающего устройства в зависимости от угла поворота основного вала переключающего устройства либо от количества оборотов вала привода. Так как на круговой диаграмме невозможно отразить работу контакторов, делается дополнительная проверка – «осциллограмма контакторов». Основное требование к приборам подобного плана – это достоверное снятие характеристик последовательности переключения РПН трансформаторов.

  • Технические характеристики прибора ПКР-1:

    Прибор позволяет проводить проверку основных характеристик РПН, указываемых в нормативных документах, как реакторного типа (РНТ-13 и др.), так и быстродействующих (РС-3, РС-4 и др.) РПН.

    К ним относятся:

    • для реакторного РПН это: круговая диаграмма срабатывания контакторов и избирателей одновременно по 3 фазам
    • для быстродействующих РПН – это круговая диаграмма срабатывания контакторов и избирателей, а также осциллограмма переключения контакторов, одновременно по 3 фазам

    Одной из особенностей прибора является возможность снятия осциллограмм работы контакторов и снятие круговой диаграммы одновременно по всем фазам, без установки дополнительных внешних элементов, таких как перемычки или внешние резисторы, в отличие от других выпускаемых приборов. Есть возможность курсорных измерений параметров осциллограмм контакторов.

    Также, снимая круговую диаграмму, можно одновременно осциллографировать с частотой дискретизации 100 мкс, что дает возможность измерять временные интервалы с более высокой точностью, чем остальные приборы. Кроме того, нормативные документы на РПН указывают, что «ток в цепи контактора при замкнутых контактах должен быть не менее 2А», а используемая в нашем приборе методика измерения позволяет обеспечить для основной группы РПН как раз ток 2А, но не только через основные контакты, а также и через дугогасящие .

    ПКР-1 представляет собой автономный прибор в защищенном кейс-корпусе, работающий от сети переменного тока 220 В. Он не требует ноутбука или персонального компьютера для работы. Прибор комплектуется датчиком оборотов угловых перемещений с возможностью установки на вал привода РПН. Набор специальных насадок позволяет установить датчик на различные приводы РПН. Конструкция датчика позволяет проводить измерение, как при использовании электропривода, так и ручного привода РПН в отсутствии электропитания. ПКР-1 предлагает удобный пользовательский интерфейс, современный набор коммуникационных стандартов с ПК(USB 1.1, LAN), предоставление данных на ПК.

  • Комплект поставки ПКР-1

    Наименование Количество
    1. Измерительный блок ПКР-1 1
    2. Датчик ДП-21 1
    3. Устройство сопряжения УС-1 1
    4. Программное обеспечение 1
    5. Эксплуатационная документация 1
    6. Комплект монтажных частей 1
    7. Комплект инструмента и принадлежностей 1
    8. Сумка 1
