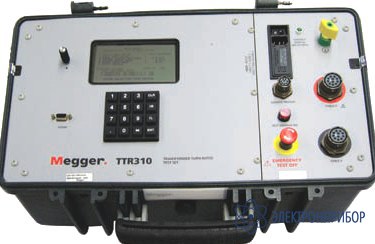

TTR310 — 3-х фазный измеритель коэффициента трансформации

Сохранить в PDF Распечатать
  • Назначение прибора TTR310:

    TTR-310 с буквенно цифровым дисплеем (наиболее популярная модель). Автоматизированный прибор TTR310 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR310 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR310 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. Возможна модернизия данного прибора в более "старшие" модели TTR320 или TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.

    Особенности прибора TTR310:

    Особенностью этого прибора является удобный для считывания информации, высококонтрастный ж/к дисплей, который виден в ярком солнечном свете, и который позволяет обеспечивать настройку прибора и производить тестовые операции. Прибор дополняется приложением ПО PowerDB LITE. TTR 310 может сохранять результаты испытаний, передавать результаты на ПК (через последовательный порт RS-232), и/или распечатать их на дополнительно установленном принтере с термобумагой, без использования внешнего компьютера.

    Некоторые из характеристик прибора TTR310:

    • Полностью автоматическое управление (автономное или дистанционного управления)
    • Возможная модернизация в модели TTR330 или TTR320 без дополнительной калибровки
    • Встроенный RS- 232 порт и дополнительно установленный принтер с термобумагой обеспечивают печать результатов испытаний без использования внешнего компьютера.
    • Возможность сохранения результатов испытаний во внутреннюю память в формате открытых данных для прямого ввода в формат Excel посредством PowerDB LITE.
  • Характеристики и преимущества:

    Характеристики и преимущетсва TTR300 TTR310 TTR320 TTR330
    Возможность модернизации в любой другой прибор серии TTR без необходимости проводить дополнительную калибровку прибора

    Дистанционное управление прибором

    Работы при наличии высоких помех/высокого напряжения

    Отображает % сбоев (неисправностей) в сравнении с заводской шильдой параметров трансформатора

    Измеряет самый широкий диапазон коэффициента трансформации в промышленности (45,000:1) и обеспечивает самую высокую точность (0.1 %)

    Позволяет оператору ввести коэффициент трансформатора и всех его отводов, немедленно сообщая оператору, если параметры выходят за допустимые пределы

    Проведение теста одним подключением, просто переключая анцапфу

    Измеряет девиацию первичной фазы трансформатора относительно вторичной; быстро показывает неисправности трансформатора, такие как повреждения частично закороченных проводов и обмоток. Применение при контроле неисправностей фазы трансформаторов тока и напряжения

    Легкая, но прочная конструкция идеальна для полевых условий

    Прибор имеет запрограммированные тестовые последовательности и схемы подключения в соответствии с международными стандартами

    Режим “Quick Test (Быстрый тест)” обеспечивает быстрое определение коэффициента трансформации для одно - и трехфазных трансформаторов

    Отделение для хранения проводов размещено внутри корпуса прибора

    Печать результатов испытаний без использования компьютера нет 4" бобина с термобумагой 4" бобина с термобумагой 8,5" х 11" термобумага
    Программное обеспечение PowerDB LITE

    Использование встроенного в приборе ПО американского стандарта “PowerDB ONBOARD” без необходимости подключения к ПК

    Полная версия PowerDB опция опция опция опция
    Интерфейс принтера нет RS-232 RS-232 USB
    Внутренняя память для хранения данных нет 200 100000 100000
    Внешнее устройство хранения данных нет нет USB USB
    Компьютерный интерфейс RS-232 RS-232 Ethernet Ethernet
    Пользовательский интерфейс. Тип дисплея нет 5,7" черно-белый 5,7" цветной VGA 8,4" цветной VGA
    Отображение на экране нет текст графическое отображение текстовые бланки
    Клавиатура нет цифровая полная полная

    Провода измерительные в стандартный комплект поставки не входят и заказываются отдельно.

  • Комплект поставки TTR310

    Наименование Количество
    1. Прибор 1
    2. Сумка для переноски тестирующих проводов 1
    3. Шнур электропитания, 230 В, длиной 2.5 м 1
    4. Провод заземления, длиной 4.6 м 1
    5. Комплект портативных переключателей для дистанционной работы 1
    6. RS232 кабель для подключения к ПК 1
    7. Ethernet- кабель для подключения к ПК 1
    8. Зажимы 6
    9. Набор по измерению векторной диаграммы трансформатора 1
    10. Программное обеспечение PowerDB LITE 1
    11. Руководство по эксплуатации 1
    12. Разъем для подключения проводов и схема распайки 1
  • Дополнительная комплектация TTR310

    • Цена по запросу
      Добавить к заказу

      TTR300, 3-х фазный измеритель коэффициента трансформации

      TTR-300 черный ящик. Автоматизированный прибор TTR300 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR300 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR300 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. TTR300 спроектирован, чтобы полностью управляться с помощью ПК, посредством ПО PowerDB LITE или PowerDB (полная версия). Возможна модернизия данного прибора в более "старшие" модели TTR310, TTR320 или TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.

    • Цена по запросу
      Добавить к заказу

      TTR330, 3-х фазный измеритель коэффициента трансформации

      TTR-330 с VGA дисплеем и встроенным программным обеспечением. Автоматизированный прибор TTR 330 серии специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прибор оснащен жидкокристаллическим экраном высокой контрастности ( в зависимости от модификации), изображение на котором хорошо видно при ярком или общем освещении, и выпускается в комплекте с проводниками специальной конструкции, сохраняющими необходимую гибкость в холодную погоду. Компактная и надежная конструкция прибора TTR330 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR330 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок.
