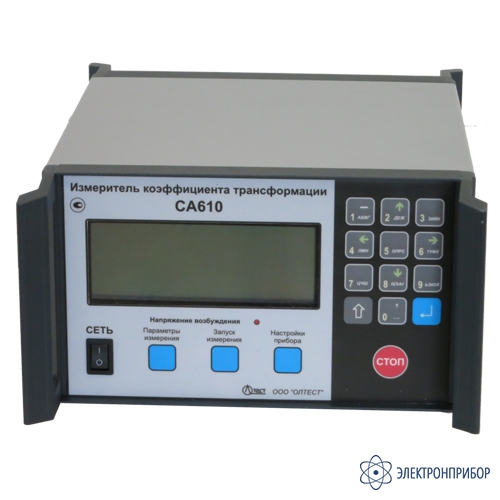

СА610 — измеритель коэффициента трансформации

Сохранить в PDF Распечатать
    • Госреестр РФ

      40952-15

    • Производитель

      Прочие

    Назначение измерителя коэффициента трансформации СА610:

    Измеритель коэффициента трансформации СА610 предназначен для полностью автоматического измерения коэффициента трансформации и проверки группы соединения обмоток трехфазных и однофазных трансформаторов

  • Эксплуатационные характеристики:

    Измеритель автоматически коммутирует обмотки трансформатора при измерении, определяет поддиапазон измерения, выбирает напряжение возбуждения и проверяет схему соединения обмоток трехфазного трансформатора

    Измеритель имеет возможность работы от автомобильной бортовой сети 12 В. Напряжения возбуждения 1 В и 8 В позволяют измерять параметры трансформаторов тока, не вводя в насыщение их сердечники.

    Измеритель автоматически контролирует:

    • короткое замыкание в измерительной цепи;
    • правильность подключения обмоток высокого и низкого напряжения.

    Результаты измерений сохраняются в энергонезависимой памяти и могут быть считаны компьютером. Результат каждого измерения, может быть идентифицирован по времени измерения и цифробуквенному обозначению объекта измерения.
    Наличие интерфейса RS232 позволяет управлять процессом измерения с помощью персонального компьютера.Программное обеспечение входит в комплект поставки.

    Технические характеристики коэффициента трансформации СА610:

    Измеряемые величины

    • Коэффициент трансформации;
    • Разность фаз первичного и вторичного напряжений трансформатора при измерении коэффициента трансформации;
    • Сила тока в цепи возбуждения.

    Диапазоны измерений

    • Коэффициента трансформации от 0,8:1 до 10000:1;
    • Разности фаз первичного и вторичного напряжений трансформатора от -180 градусов до 180 градусов при измерении коэффициента трансформации;
    • Силы тока в цепи возбуждения от 0 А до 1 А

    Погрешность измерения коэффициента трансформации

    Коэффициент трансформации Напряжение возбуждения, U
    1 В 8 В 40 В 100 В 200 В
    от 0,8 до 1000 ±0,3% ±0,2% ±0,15% ±0,15% ±0,15%
    от 1000 до 5000 - ±0,2% ±0,2% ±0,2% ±0,2%
    от 5000 до 10000 - - ±0,3% ±0,3% ±0,3%


    Погрешность измерения разности фаз

    Коэффициент трансформации Пределы допускаемой основной абсолютной погрешности при измерении Δφ, Градусы
    от 0,8 до 10000 ±0,5


    Погрешность измерения силы тока возбуждения

    ΔIB = 0.02*IB+0.0001, где
    IB - числовое значение результата измерения силы тока возбуждения, в амперах;
    ΔIB - значение основной абсолютной погрешности измерения, в амперах.

    Время измерений

    • Измерение любой из величин – не более 20 с

    Нормальные условия применения

    • Температура окружающего воздуха – от 10 до 30 °С;
    • Относительная влажность воздуха – до 80% при температуре 25°С

    Рабочие условия применения

    • Температура окружающего воздуха – от минус 10 до плюс 40 °С;
    • Относительная влажность воздуха – до 80% при температуре 25°С

    Электропитание прибора

    • От сети 220/110 В, 50/60 Гц;
    • От бортовой сети постоянного напряжения 12 В

    Мощность потребления

    • Не более 40 В·А

    Масса прибора

    • Не более 4,5 кг

    Габаритные размеры

    • 250x150x350 мм
  • Комплект поставки СА610

    Наименование Количество
    Измеритель коэффициента трансформации СА610 1
    Кабель измерительный (КИ1), однофазный 1м. 1
    Кабель измерительный (КИ2), однофазный 1м. 1
    Кабель измерительный (КИ3), трехфазный 5м. 1
    Кабель измерительный (КИ4), трехфазный 5м. 1
    Кабель-удлинитель(КУ1) 10м. 1
    Кабель интерфейсный последовательного порта (RS232) 1
    Кабель питания 220 В 50 Гц, двужильный 1
    Кабель питания от источника постоянного напряжения 1
    Зажим типа "крокодил" 1
    Программное обеспечение измерителя (диск инсталляционный) 1
    Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    Руководство по эксплуатации. Часть 2. Методы и средства поверки 1
    Паспорт 1
    Форма протокола поверки. Приложение ко второй части Руководства по эксплуатации 1
    Сумка укладочная для измерителя 1
