Коэффициент-Север, Коэффициент Север, КоэффициентСевер

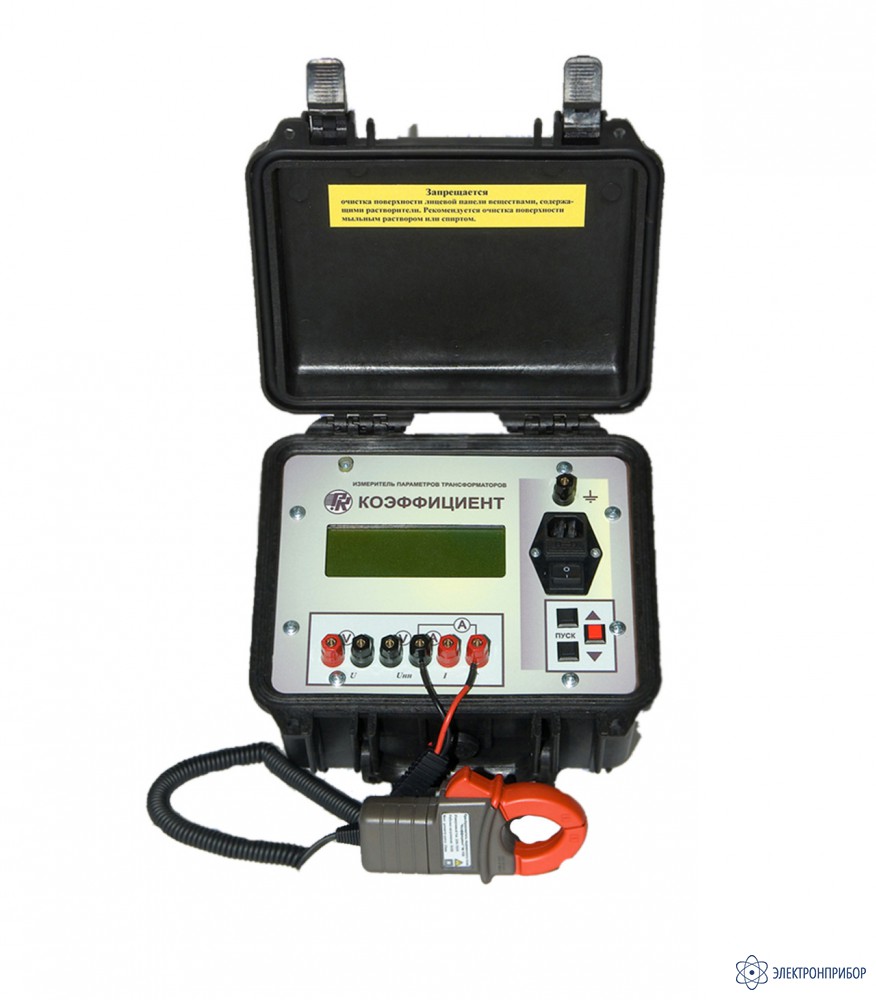

Коэффициент-Север — прибор для измерения параметров силовых трансформаторов (северное исполнение)
Код товара: 33336-
в наличии
Является модификацией КоэффициентДля работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату). Обязательно выберите один из кабелей в разделе Дополнительная комплектация.-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
38752-08 до 21.08.2029
-
Производитель
Сертификаты
Описание прибора для измерения параметров силовых трансформаторов Коэффициент:
Микропроцессорный прибор «Коэффициент» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830 следующие параметры:
- Коэффициента трансформации;
- Потерь холостого хода на малом напряжении;
- Сопротивление короткого замыкания.
Прибор может использоваться в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.
Прибор предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.
Выпускается в двух вариантах исполнения:
- Стандартное (диапазон рабочих температур от 5˚C до 40˚C)
- Северное (диапазон рабочих температур от минус 20˚C до 45˚C). Прибор обладает улучшенной конструкцией и влаго-защищенностью
-
-
Технические характеристики прибора для измерения параметров силовых трансформаторов Коэффициент:
Измеряемая величина Обозначение Диапазон измерения Допускаемая основная погрешность измерения, % Действующее (среднеквадратическое) значение переменного напряжения (U), В U 25-400 ±[0.5+0.05·(Uk/U-1)] Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В Uнн1 42-420 ±[0.5+0.05·(Uнн1к/Uнн1-1)] Uнн2 2-42 ±[0.5+0.05·(Uнн2к/Uнн2-1)] Коэффициент трансформации (Кт) Кт1 UВ/ Uнн1 ±[0.5+0.05·(Кт1/Кт1н-1)] Кт2 UВ/ Uнн2 ±[0.5+0.05·(Кт2/Кт2н-1)] Действующее (среднеквадратическое) значение переменного тока (I), А I0 20-100 ±[2+0.2·(I0k/I0-1)] I1 2,0-20 ±[0.5+0.05·(I1k/I1-1)] I2 0,20-2,0 ±[0.5+0.05·(I2k/I2-1)] I3 0,020-0,20 ±[1+0.2·(I3k/I3-1)] Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=1,0), Вт P11 I1·UВ ±[0.5+0.05·(P11k/P11-1)] P21 I2·UВ ±[0.5+0.05·(P21k/P21-1)] P31 I3·UВ ±[1+0.2·(P31k/P31-1)] Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=0,5), Вт P12 I1·UВ ±[1+0.1·(P12k/P12-1)] P22 I2·UВ ±[1+0.1·(P22k/P22-1)] P32 I3·UВ ±[1+0.1·(P32k/P32-1)] Сопротивление короткого замыкания (Zкз), Ом Zкз3 UВ/ I3 ±[1+0.1·(Zкз3/Zкз3н-1)] Zкз2 UВ/ I2 ±[0.5+0.05·(Zкз2/Zкз2н-1)] Zкз1 UВ/ I1 ±[0.5+0.05·(Zкз1/Zкз1н-1)] Zкз0 UВ/ I0 ±[2+0.2·(Zкз0/Zкз0н-1)] Индицируемые результаты ток, напряжение и сопротивление Напряжение питания фазное 220 В или линейное 380 В Диапазон рабочих температур от -5 до +40 °С Масса прибора (без клещей) 5 кг Варианты исполнения входных разъёмов
Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.
Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.
-
Комплект поставки Коэффициент-Север
Наименование Количество Прибор Коэффициент 1 Шнур питания 1 Документация 1 Преобразователь тока (Токовые клещи) с руководством по эксплуатации 1 Сборник схем подключения 1 Обращаем Ваше внимание, что измерительные кабели к прибору поставляются по дополнительному заказу за отдельную плату.
Для корректной работы с прибором Вам необходимо выбрать один из комплектов измерительных кабелей.
-
Дополнительная комплектация Коэффициент-Север
-
Модификации Коэффициент
-
Коэффициент-Север, прибор для измерения параметров силовых трансформаторов (северное исполнение)
325 584 ₽
Добавить к сравнениюв наличиивы сейчас просматриваете
