СИТ220, СИТ 220

Сушка твёрдой изоляции

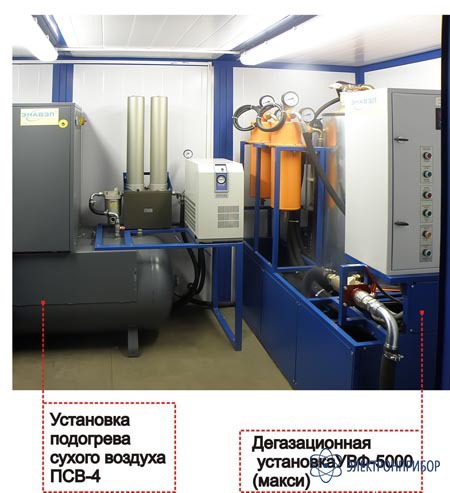

СИТ-220 — установка для сушки твердой изоляции

Сохранить в PDF Распечатать
  • Назначение установки СИТ-220

    Установка СИТ-220 предназначена для сушки твердой изоляции трансформаторов. Многофункциональная установка СИТ-220 включает в себя три вида оборудования, которые могут работать как независимые установки, так и как установки интегрированные для проведения полного цикла работ по подготовке к эксплуатации силовых трансформаторов класса напряжения до 220 кВ включительно.

    Особенности установки СИТ-220

    • Продувка и сушка изоляции обмоток трансформатора сухим холодным воздухом с точки росы 0-50ос;
    • Осушка, дегазация и фильтрация трансформаторного масла;
    • Перекачка с фильтрацией трансформаторного масла;
    • Нагрев, фильтрацию и адсорбционную очистку трансформаторного масла;
    • Прогрев трансформатора горячим, дегазированным маслом.
  • Технические характеристики установки СИТ-220

    Параметр Единица измерения Значение
    Установка подготовки сухого воздуха. ПСВ-45
    Точка росы осушенного воздуха оС -50
    Тонкость фильтрации воздуха мкм 5
    Производительность по воздуху м3/ч не менее 55
    Количество адсорберов шт 2
    Режим работы установки Непрерывный Продолжительный
    Регенерация сорбента Автоматическая
    Производительность компрессора м3/ч 55
    Давление воздуха на выходе из компрессора кг/см2 8
    Ёмкость бака ресивера л 500
    Мощность установки кВт 7,5-11
    Общий вес кг 600
    Дегазационная установка УВФ-5000
    Производительность м3/час  5
    Параметры обработанного масла
    Массовое влагосодержание г/т (ppm)  10
    Массовое газосодержание 0,1....0,2
    Тонкость фильтрации мкм / кл. чист  3 / 8...9
    Пробивное напряжение кВ 60-80
    Технические характеристики установки
    Общая мощность установки кВт
    Общая мощность нагревателя кВт 30
    Напряжение трехфазной сети 50 Гц В 380
    Высота всасывания по маслу м  5
    Высота подъема масла м   20
    Давление масла на выходе кг/см2  2-4
    Объем бака-дегазатора л 220
    Установка Бан-45
    Производительность маслонасоса м3/час  2,5
    Мощность нагревателя масла кВт 45
    Тонкость фильтрации масла мкм не более 5
    Ёмкость адсорбционного фильтра, силикагелевая засыпка л 100
    Мощность маслонасоса кВт 1,5
    Давление маслонасоса кг/см2  4
    Общие характеристики установки
    Установленная мощность кВт 110
    Напряжение питания ф/В/Гц 3/380/50
    Длина контейнера мм не более 4000
    Ширина контейнера мм не более 2200
    Высота контейнера мм не более 2200
    Вес установки СИТ-220 кг 2000
    Наименование контейнера Контейнер №3
  • Комплект поставки СИТ-220

    Наименование Количество
    1 Установка для сушки твердой изоляции ПСВ-45 1
    2 Мобильная установка для очистки трансформаторного масла УВФ®-5000 (макси) 1
    3 Установка Бан-45 1
    4 Контейнер 3 Опционально
