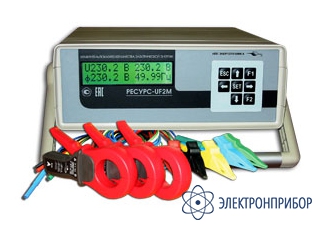

Ресурс-UF2MВ-3П15-5 — измеритель показателей качества электрической энергии

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      21621-12

    • Производитель

      Прочие

    Сертификаты

    Назначение измерителя Ресурс-UF2МВ-3П15-5:

    Измерители показателей качества электрической энергии «РЕСУРС-UF2» (далее измерители) предназначены для измерений характеристик напряжения, включая основные показатели качества электрической энергии (ПКЭ) по ГОСТ 13109-97, характеристик тока, мощности и энергии переменного трехфазного и однофазного тока, как в автономном режиме, так и в составе информационно- измерительных систем. Измерители предназначены для контроля показателей качества электрической энергии в соответствии с РД 153-34.0-15.501-00 (часть 1) и анализа качества электрической энергии в соответствии с РД 153-34.0-15.501-01 (часть 2). В комплектацию входит 3 комплекта токоизмерительных клещей (от 2 мА до 7,5 А).

    Область применения: измерение ПКЭ на предприятиях промышленности и в энергосистемах, обследование электросетей предприятий (энергоаудит), учет потоков мощности в энергосистемах, учет межсистемных перетоков, учет выработки и потребления электроэнергии.

    Измерители могут быть использованы в качестве образцового счетчика электроэнергии для проверки и поверки счетчиков электроэнергии, в том числе и на месте эксплуатации, класса 0,5 (0,5S) и менее точных (модификации «Ресурс-UF2C», «Ресурс-UF2М») и класса 1,0 (1,0S) и менее точных (модификация «Ресурс-UF2»).

    Описание измерителя Ресурс-UF2МВ-3П15-5:

    Измерители выпускаются в следующих модификациях: «Ресурс-UF2», «Ресурс-UF2C», «Ресурс-UF2М».

    Измерители выполнены в настенном стационарном варианте (модификации «Ресурс-UF2», «Ресурс-UF2C») и настольном переносном варианте (модификация «Ресурс-UF2М»). Все модификации измерителей имеют встроенные клавиатуру и индикатор для работы в автономном режиме. Измерители имеют интерфейсы RS-232 и RS-485.

    Измерители могут работать в составе автоматизированных систем типа «Ресурс».

    Измерители «Ресурс-UF2» имеют две группы трехфазных измерительных входов напряжения, с номинальными действующими значениями Uном фазных/междуфазных напряжений 220/(220 · √3 ) В (прямой вход) и (100/ √3 )/100 В (трансформаторный вход). Напряжения подаются одновременно только на одну группу входов.

    Измерители «Ресурс-UF2С» и «Ресурс-UF2М» имеют 4 измерительных входа напряжения, работающих на двух диапазонах измерения: 220/(220· √3 ) В и (100/ √3 )/100 В.

    Измерители «Ресурс-UF2М» могут иметь 4 измерительных низковольтных входа напряжения, предназначенные для измерения действующих значений напряжения до 10 В. При наличии низковольтного входа напряжения в наименовании модификации измерителя добавляется буква «В», «Ресурс-UF2МВ».

    Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях. Дополнительно модификации «Ресурс-UF2C» и «Ресурс-UF2М» могут использоваться для работы в пятипроводных электрических сетях.

    Измерительные входы напряжений гальванически изолированы от остальных частей измерителя.

    При измерениях в электрических сетях с более высокими значениями напряжения должны быть использованы измерительные трансформаторы напряжения или делители напряжения.

    Измерители имеют три (модификация «Ресурс-UF2») или четыре (модификации «Ресурс-UF2С» и «Ресурс-UF2М») группы входов для измерения характеристик силы тока с номинальным действующим значением силы тока (Iном) 5 А, 1 А при непосредственном подключении, и более при использовании трансформаторов тока. Измерительные входы тока гальванически изолированы друг от друга и от остальных частей измерителя.

    Измерители могут комплектоваться разъемными трансформаторами тока (ТТ) с номинальным первичным током: 1 А, 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А, 3000 А. Измеритель обеспечивает работу с двумя типами разъемных трансформаторов тока: тип «Т» - с токовым выходом, тип «П» - с потенциальным выходом. При комплектации измерителей трансформаторами тока, их краткое обозначение и номинальные значения первичных токов указываются через дефис в наименовании измерителя без обозначения единицы измерения.

  • Основные технические характеристики измерителя Ресурс-UF2МВ-3П15-5:

    Измеряемая характеристика Диапазон измерений Основные погрешности:
    - абсолютная Δ;
    - относительная δ, %;
    - приведенная γ, %
    Дополнительные условия Модификации
    Действующее значение 1):
    – напряжения U;
    – напряжения основной частоты (первой гармоники) U(1);
    – напряжения прямой последовательности U1
    от 0,8·Uном
     до 1,2· Uном
    ± 0,2 (δ) Ресурс-UF2, Ресурс-UF2C, Ресурс-UF2М
    от 0,01·Uном до 0,8· Uном ± 0,2 (γ)
    от 0,10 до 10 В ± 0,5 (δ) для U, U(1), для входа «10 В»
    от 0,025 до 0,1В ± 1,0 (δ)
    Установившееся отклонение напряжения δUУ 1), % –20 – +20 ± 0,2 (Δ)
    Действующее значение 1):
    - напряжения обратной последовательности U2;
    - напряжения нулевой последовательности U0
    от 0,01·Uном до 1,2· Uном ± 0,2 (γ)
    Частота f, Гц 45 – 55 ± 0,02 (Δ)
    Отклонение частоты Δf, Гц –5 – +5 ± 0,02 (Δ)
    Коэффициент искажения синусоидальности напряжения KU, % 0,1 – 30 ± (0,05+0,02·KU) (Δ)
    Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,05 – 30 ± (0,03+0,02·KU(n)) (Δ) 2 ≤ n ≤ 10
    0,05 – 20 10 < n ≤ 20
    0,05 – 10 20 < n ≤ 30
    0,05 – 5 30
    Коэффициент несимметрии напряжений по обратной последовательности K2U 1), % 0 – 20 ± 0,2 (Δ)
    Коэффициент несимметрии напряжений по нулевой последовательности K0U 1), % 0 – 20 ± 0,2 (Δ)
    Длительность провала напряжения Δtп , с 0,01 – 60 ± 0,01 (Δ)
    Длительность временного перенапряжения Δtпер U, с 0,01 – 60 ± 0,01 (Δ)
    Глубина провала напряжения δUп, % 10 – 100 ± 1,0 (Δ)
    Коэффициент временного перенапряжения Kпер U 1,1 – 1,4 ± 0,01 (Δ)
    Размах изменения напряжения δUt, % 0,2 - 20 ± 8 (δ)
    Кратковременная доза фликера PSt 0,25 – 10 ± 5 (δ)
    Длительная доза фликера PLt 0,25 – 10 ± 5 (δ)
    Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) φU от - 180° до + 180° ± 0,1° (Δ)
    Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений φU(n) от - 180° до + 180° ± 1° (Δ) 5 % ≤ KU(n)
    ± 3° (Δ) 1 % ≤ KU(n) < 5 %
    ± 10° (Δ) 0,2 % ≤ KU(n)< 1 %
    Действующее значение 1)2):
    - силы тока I;
    - силы тока основной частоты I(1);
    - силы тока нулевой последовательности I0;
    - силы тока прямой последовательности I1;
    - силы тока обратной последовательности I2;
    от 0,05·Iном
    до 1,2·Iном
    ± 0,2 (δ) Ресурс-UF2C, Ресурс-UF2М
    от 0,01·Iном
    до 0,05·Iном
    ± 0,01 (γ)
    от 0,0004·Iном до 0,01·Iном ± (1+0,35(0,01·Iном/I(1) – 1) (δ) для I(1)
    ± (1+0,7(0,01·Iном/I(1) – 1) (δ) для I
    от 0,01·Iном
    до 1,2·Iном
    ± 0,2 (γ) Ресурс-UF2
    Коэффициент искажения синусоидальности кривой тока KI, % 0,1 – 100 ± (0,05+0,02·KI) (Δ) 0,1·Iном ≤ I ≤ 1,5·Iном Ресурс-UF2C, РесурсUF2М
    0,5 – 100 ± (0,1+0,03·KI) (Δ) 0,01·Iном ≤ I < 0,1·Iном
    0,1 – 100 ± (0,05+0,02·KI) (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном Ресурс-UF2
    0,5 – 100 ± (0,1+0,03·KI) (Δ) 0,1·Iном ≤ I ≤ 0,5·Iном
    Коэффициент n–ой (n – от 2 до 40) гармонической составляющей тока KI(n), % 0,05 – 100 ± (0,03+0,02·KI(n)) (Δ) 0,1·Iном ≤ I < 1,5·Iном
    2 ≤ n ≤ 10
    Ресурс-UF2С, Ресурс-UF2М
    0,05 – 50 0,1·Iном ≤ I < 1,5·Iном
    10 < n ≤ 20
    0,05 – 20 0,1·Iном ≤ I < 1,5·Iном
    20< n ≤ 30
    0,05 – 10 0,1·Iном ≤ I < 1,5·Iном
    30< n ≤ 40
    0,5 – 100 ± (0,1+0,03·KI(n)) (Δ) 0,01·Iном ≤ I < 0,1·Iном
    2 ≤ n ≤ 10
    0,5 – 50 0,01·Iном ≤ I < 0,1·Iном
    10 ≤ n ≤ 20
    0,5 – 20 0,01·Iном ≤ I < 0,1·Iном
    20 ≤ n ≤ 30
    0,5 – 10 0,01·Iном ≤ I < 0,1·Iном
    30 ≤ n ≤ 40
    0,05 – 30 ± (0,03+0,02·KI(n)) (Δ) 0,5·Iном ≤ I < 1,2·Iном
    2 ≤ n ≤ 10
    Ресурс-UF2
    0,05 – 20 0,5·Iном ≤ I < 1,2·Iном
    10 < n ≤ 20
    0,05 – 10 0,5·Iном ≤ I < 1,2·Iном
    20 < n ≤ 40
    0,5 – 30 ± (0,1+0,03·KI(n)) (Δ) 0,1·Iном ≤ I < 0,5·Iном;
    2 ≤ n ≤ 10
    0,5 – 20 0,1·Iном ≤ I < 0,5·Iном;
    10 < n ≤ 20
    0,5 – 10 0,1·Iном ≤ I < 0,5·Iном;
    20 < n ≤ 40
    Угол фазового сдвига φUI между напряжением и током основной частоты одной фазы 3) от - 180° до + 180° ± 0,1° (Δ) 0,05· Iном ≤ I ≤ 1,5 ·Iном Ресурс-UF2С, Ресурс-UF2М
    ± 0,3° (Δ) 0,01·Iном ≤ I < 0,05·Iном
    ± 0,1° (Δ) 0,5· Iном ≤ I ≤ 1,2 ·Iном Ресурс-UF2
    ± 0,3° (Δ) 0,1·Iном ≤ I < 0,5·Iном
    ± 3° (Δ) 0,01·Iном ≤ I < 0,1·Iном
    Угол фазового сдвига φUI0 между напряжением и током нулевой последовательности от - 180° до + 180° ± 3° (Δ) 0,01·Iном ≤ I0< 1,2·Iном
    0,01·Uном ≤U0<1,2Uном
    Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2
    Угол фазового сдвига φUI1 между напряжением и током прямой последовательности 3) от - 180° до + 180° ± 0,1° (Δ) 0,05· Iном ≤ I ≤ 1,5 ·Iном Ресурс-UF2С, Ресурс-UF2М
    ± 0,3° (Δ) 0,01·Iном ≤ I < 0,05·Iном
    ± 0,1° (Δ) 0,5· Iном ≤ I ≤ 1,2 ·Iном Ресурс-UF2
    ± 0,3° (Δ) 0,1·Iном ≤ I < 0,5·Iном
    ± 3° (Δ) 0,01·Iном ≤ I < 0,1·Iном
    Угол фазового сдвига φUI2 между напряжением и током обратной последовательности от - 180° до + 180° ± 3° (Δ) 0,01·Iном ≤ I2< 1,2·Iном
    0,01·Uном≤ U2<1,2Uном
    Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2
    Угол фазового сдвига между n–ми гармоническими составляющими напряжения и тока одной фазы φUI(n) от - 180° до + 180° ± 2° (Δ) 0,05·Iном ≤ I ≤ 1,5·Iном;
    5 % ≤ KI(n); 5 % ≤ KU(n)
    Ресурс-UF2C, Ресурс-UF2М
    ± 5° (Δ) 0,05·Iном ≤ I ≤ 1,5·Iном;
    1 % ≤ KI(n) < 5 %;
    1 % ≤ KU(n) < 5 %
    ± 10° (Δ) 0,05·Iном ≤ I ≤ 1,5·Iном;
    0,2 % ≤ KI(n) <1 %;
    0,2 % ≤ KU(n) < 1 %
    ± 3° (Δ) 0,01·Iном≤ I ≤ 0,05·Iном;
    5 % ≤ KI(n); 5 % ≤ KU(n)
    ± 10° (Δ) 0,01·Iном ≤ I ≤0,05·Iном;
    1 % ≤ KI(n) < 5 %;
    1 % ≤ KU(n) < 5 %
    от - 180° до + 180° ± 3° (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном;
    5 % ≤ KI(n); 5 % ≤ KU(n)
    Ресурс-UF2
    ± 5° (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном;
    1 % ≤ KI(n) < 5 %;
    1 % ≤ KU(n) < 5 %
    ± 15° (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном;
    0,2 % ≤ KI(n) <1 %;
    0,2 % ≤ KU(n) < 1 %
    ± 5° (Δ) 0,1·Iном ≤ I ≤ 0,5·Iном;
    5 % ≤ KI(n); 5 % ≤ KU(n)
    ± 15° (Δ) 0,1·Iном ≤ I ≤ 0,5·Iном;
    1 % ≤ KI(n) < 5 %;
    1 % ≤ KU(n) < 5 %
    Активная мощность P 1)2):
    а) активная мощность по каждой фазе
    б) активная мощность по трем фазам
    от (0,5·Uном) • •(0,01·Iном)
    до (1,2·Uном) •
    • (1,5·Iном)
    а) ± 0,3 (δ)
    б) ± 0,2 (δ)
    0,05·Iном ≤ I ≤ 1,5·Iном;
    0,5 <|cos φ |≤ 1
    cos φ - коэффициент мощности
    Ресурс-UF2С, Ресурс-UF2М
    б) ± 0,4 (δ) 0,01·Iном ≤ I <0,05·Iном;
    0,5 <|cos φ |≤ 1
    а) ± 0,4 (δ)
    б) ± 0,3 (δ)
    0,1· Iном ≤ I ≤ 1,5 · Iном;
    0,25 ≤|cos φ|≤ 0,5
    б) ± 0,5 (δ) 0,02·Iном ≤ I < 0,1·Iном;
    0,25 ≤|cos φ|≤ 0,5
    ± 0,2 (γ) 0,01·Iном ≤ I < 1,2·Iном;
    0,25 ≤|cos φ|≤ 1
    Ресурс-UF2
    Реактивная мощность Q1)2):
    а) реактивная мощность по каждой фазе;
    б) реактивная мощность по трем фазам
    от (0,5·Uном) • •(0,01·Iном)
    до (1,2·Uном) •
    • (1,5·Iном)
    ± 0,5 (δ) 0,2 ≤ m < 1,2, где m = (I·U·sinφ)/(Iном·Uном) Ресурс-UF2С, Ресурс-UF2М
    ± 0,5·(0,9+0,02/m) (δ) 0,01 ≤ m < 0,2
    ± 0,5 (γ) 0,01 ≤ m < 1,2 Ресурс-UF2
    Полная мощность S 1)2):
    а) полная мощность по каждой фазе;
    б) полная мощность по трем фазам
    от (0,5·Uном) • •(0,01·Iном)
    до (1,2·Uном) •
    • (1,5·Iном)
    ± 0,5 (δ) 0,01·Iном ≤ I < 1,5·Iном Ресурс-UF2С, Ресурс-UF2М
    ± 0,5 (γ) 0,01·Iном ≤ I < 1,2·Iном Ресурс-UF2
    Активная энергия WА 2):
    а) симметричная нагрузка;
    б) однофазная нагрузка
    По ГОСТ 30206-94 для счетчика активной энергии класса точности 0,2 S 0,01·Iном ≤ I < 1,5·Iном Ресурс-UF2С, Ресурс-UF2М
    0,2 (γ) 0,01·Iном ≤ I < 1,2·Iном;
    0,25 ≤|cos φ |≤ 1
    Ресурс-UF2
    Реактивная энергия 1)2) WР: ± 0,5 (δ) 0,2 ≤ m < 1,5 Ресурс-UF2C, Ресурс-UF2М
    ± 0,5·(0,9+0,02/m) (δ) 0,01 ≤ m < 0,2
    ± 0,5 (γ) 0,01 ≤ m < 1,2 Ресурс-UF2
    Интервал времени (ход часов реального времени), с 1) 3 Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2
    1) Пределы допускаемого значения дополнительной температурной погрешности измерителя при измерении данной характеристики составляют 1/3 основной погрешности на каждые 10°С изменения температуры окружающей среды.
    2) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, и при отклонении проводника от перпендикуляра к центру измерительного окна, равны 0,5 основной погрешности измерителя.
    3) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, равны пределам основной погрешности измерителя.
    Входное сопротивление
    Параметр Значение
    По измерительным входам напряжений не менее 400 кОм (модификации «Ресурс-UF2С», «Ресурс-UF2М»)
    По прямым измерительным входам напряжений не менее 400 кОм (модификация «Ресурс-UF2»)
    По трансформаторным измерительным входам напряжени не менее 100 кОм (модификация «Ресурс-UF2»)
    По измерительным входам токов с номинальным значением 5 А не более 0,05 Ом
    По измерительным входам токов с номинальным значением 1 А не более 0,25 Ом
    По низковольтным измерительным входам «10 В» не менее 30 кОм ( для «Ресурс-UF2МВ»)
    Общие характеристики
    Электропитание от 85 до 265 В и частотой от 45 до 55 Гц
    Мощность, потребляемая по цепи питания не более 20 В·А
    Время установления рабочего режима не более 5 мин
    Время работы непрерывная работа без ограничения длительности.
    Габаритные размеры не более 280×245×130 мм (модификации «Ресурс-UF2», «Ресурс-UF2С») и 290×310×110 мм (модификация «Ресурс-UF2М»).
    Масса не более 4 кг
    Условия эксплуатации По устойчивости к климатическим воздействиям измерители соответствуют группе 4 по ГОСТ 22261.
    Измерители устойчивы к воздействию температуры окружающего воздуха от минус 20 до плюс 55 °С.
    По устойчивости к механическим воздействиям в рабочих условиях применения измерители соответствуют группе 3 по ГОСТ 22261.
    Статистическая обработка Измерители производят статистическую обработку измеренных значений ПКЭ согласно методике изложенной в РД153-34.0-15.501.00. Погрешность расчета наибольшего и наименьшего значения ПКЭ, верхней и нижней границы диапазона ПКЭ, в котором находятся 95 % его измеренных значений, равна погрешности измерения соответствующего ПКЭ.
    Хранения значений

    Глубина хранения значений статистических характеристик ПКЭ не менее 3 месяцев. Измерители регистрируют усредненные за одну минуту значения характеристик измеряемых величин. Глубина хранения минутных усредненных значений зависит от количества регистрируемых характеристик, список которых задается пользователем. Минимальная глубина хранения 7 суток.

  • Комплект поставки Ресурс-UF2MВ-3П15-5

    Наименование Количество
    1 Измеритель показателей качества электрической энергии Ресурс-UF2MВ-3П15-5 1
    2 Токоизмерительные клещи КП15-5 3
    3 Измерительные кабели напряжения с зажимами 4
    4 Измерительные кабели тока 4
    5 Программное обеспечение для работы с оперативными и архивными записями 1
    6 Эксплуатационная документация 1

  • Дополнительная комплектация Ресурс-UF2MВ-3П15-5

    • Цена по запросу
      Добавить к заказу

      Flash-диск 1 Гб, флэш память

      Для работы с приборами "Ресурс-UF2M". Запись оперативных и архивных результатов измерений.

    • Цена по запросу
      Добавить к заказу

      ГКU-х, переходник гнездо-клемма U

      Используется для подключения под винт кабелей, оканчивающихся штекером. Х - цвета, указываются при заказе: желтый, зеленый, красный, черный, синий.

    • Цена по запросу
      Добавить к заказу

      ЗА-х, зажим крокодил изолированный

      Изолированный зажим используется для оперативного подключения кабелей, оканчивающихся штекером. Х - цвета: желтый, зеленый, красный, черный, синий.

    • Цена по запросу
      Добавить к заказу

      ЗП-х, зажим пружинный захват 1 кВ

      Используется для оперативного подключения в труднодоступных местах кабелей, оканчивающихся штекером. Х - цвета: желтый, красный, зеленый, черный, синий.

    • Цена по запросу
      Добавить к заказу
    • Цена по запросу
      Добавить к заказу

      КЗ-065, кабель заземления

      Гибкий медный кабель длиной 2,5 м в прозрачной силиконовой изоляции с О образными клеммами для заземления приборов.

    • Цена по запросу
      Добавить к заказу

      КН-065, комплект кабелей напряжения измерительных

      Комплект из четыре силиконовых проводов для подключения к измеряемым цепям напряжения, 3 фазы.

    • Цена по запросу
      Добавить к заказу

      КР-066, кабель тока

      Два силиконовых провода длиной 2,5 м для приборов "Ресурс-UF2M", "Ресурс-UF2MB". Цвет первого провода: желтый, зеленый, красный, синий, второго - черный. Разъемы: штекер - U образная клемма.

    • Цена по запросу
      Добавить к заказу

      ПКП-063, переходной кабель питания

      Используется для организации питания приборов "Ресурс-UF2M", "Ресурс-UF2MB" от измеряемого напряжения.
