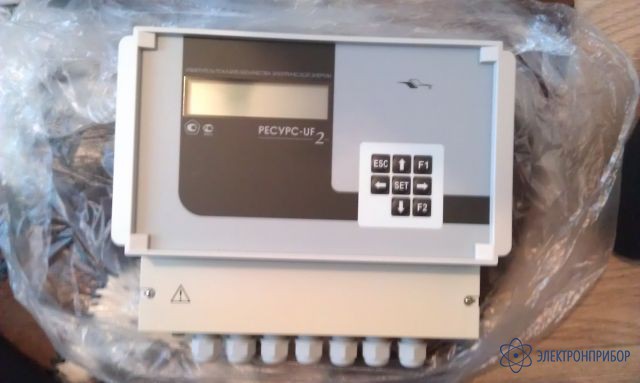

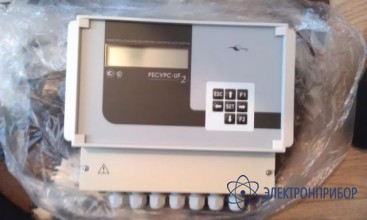

Ресурс-UF — измеритель показателей качества электрической энергии

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      19044-04

    • Производитель

      Прочие

    Назначение и область применения измерителя Ресурс-UF:

    Измерители показателей качества электрической энергии «РЕСУРС-UF» предназначены для измерения показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ 13109-97 и РД 153-34.0-15.501-00 (часть 1) в однофазных и трехфазных электрических сетях. Основная область применения - контроль ПКЭ на предприятиях промышленности и энергетики, как в автономном режиме, так и в составе многоуровневых информационно-измерительных систем, обследование электросетей предприятий (энергоаудит).

    Описание измерителя Ресурс-UF:

    Измерители выпускаются в модификациях «Ресурс-UF», «Ресурс-UF.01», отличающиеся количеством измеряемых ПКЭ.

    Измерители представляют собой единую конструкцию и выполнены в настенном стационарном варианте.

    Измерители имеют встроенные клавиатуру и индикатор.

    Измерители обеспечивают работу в составе информационно-измерительных систем типа «Ресурс».

    Измерители обеспечивают подключение внешних устройств по интерфейсам RS-232, RS-485 и токовая петля 10 мА.

    Измерители имеют две группы трехфазных входов с номинальными действующими значениями (UНОМ) фазных/междуфазных напряжений 220/(220Ö3) В (прямой вход) и (100 /Ö3)/100 В (трансформаторный вход). Напряжения могут быть поданы одновременно только на одну группу входов. Каждая группа входов соединена по схеме «звезда» с общей точкой, изолированной от корпуса и защитного заземления.

    При измерениях в электрических сетях с более высокими значениями напряжений, должны быть использованы измерительные трансформаторы напряжения или, делители напряжения.

    Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях.

    В трехфазных четырехпроводных электрических сетях одновременно измеряются ПКЭ фазных и междуфазных напряжений.

    В трехфазных трехпроводных электрических сетях измеряются ПКЭ междуфазных напряжений.

  • Основные технические характеристики измерителя Ресурс-UF:

    Перечень измеряемых параметров для различных модификаций измерителей.

    Измеряемый параметр Модификация
    Ресурс-UF Ресурс-UF.01
    Действующее значение напряжения основной частоты U(1) и напряжения прямой последовательности U1 + +
    Установившееся отклонение напряжения δUY + +
    Частота f + +
    Отклонение частоты Δf + +
    Коэффициент искажения синусоидальности напряжения KU + -
    Коэффициент n–ой гармонической составляющей напряжения KU(n) + -
    Коэффициент несимметрии напряжений по обратной последовательно- сти K2U + +
    Коэффициент несимметрии напряжений по нулевой последовательно- сти K0U + +
    Длительность провала напряжения Δtп + +
    Длительность временного перенапряжения Δtпер U + +
    Глубина провала напряжения δUп + +
    Коэффициент временного перенапряжения Kпер U + +

    Интервалы усреднения результатов измерения ПКЭ соответствуют ГОСТ 13109-97 и равны следующим значениям:

    • установившееся отклонение напряжения — 1 мин;
    • коэффициенты несимметрии напряжений по обратной и нулевой последовательности — 3 с;
    • коэффициент искажения синусоидальности кривой напряжения — 3 с;
    • коэффициент n-ой гармонической составляющей напряжения — 3 с;
    • отклонение частоты — 20 с.

    Измерители обеспечивают расчет и хранение усредненных за 1 мин и 30 минзначений параметров напряжения в циклических массивах в течение времени, указанного в таблице:

    Измеряемый параметр Интервал усреднения
    1 мин 30 мин
    Модификация Модификация
    Ресурс-UF Ресурс-UF.01 Ресурс-UF Ресурс-UF.01
    Установившееся напряжение 7 суток - 2 месяца 2 месяца
    Частота 7 суток - 2 месяца 2 месяца
    Коэффициенты несимметрии по нулевой и обратной последовательности 7 суток - 2 месяца 2 месяца
    Коэффициент искажения синусоидальности кривой напряжения 7 суток - 2 месяца -
    Коэффициент n-ой гармонической составляющей напряжения 12 часов - - -
    Примечание: 7 суток обозначают последние семь суток с учетом текущих,
    2 месяца обозначают текущий и предыдущий месяц.

    Измерители обеспечивают сохранность информации не менее чем о 40 последних провалах и перенапряжениях по каждому фазному и междуфазному напряжению, а также обеспечивает накопление статистической информации о количестве и суммарной длительности провалов и перенапряжений. Основные метрологические характеристики измерителей приведены в таблице:

    Измеряемый параметр Диапазон
    измерений
    Предел основных
    допускаемых по-
    грешностей:
    - абсолютная Δ;
    - относительная δ, %
    Дополнительные условия
    Действующее значение 1):
    - напряжения основной частоты (первой гармоники) U(1);
    - напряжения прямой последовательности U1
    от 0,7·Uном
    до 1,3·Uном
    ± 0,2 (δ) -
    Установившееся отклонение напряжения δUУ 1), % –30 – +30 ± 0,2 (Δ) -
    Частота f, Гц 45 – 55 ± 0,02 (Δ) -
    Отклонение частоты Δf, Гц –5 – +5 ± 0,02 (Δ) -
    Коэффициент искажения синусоидальности напряжения KU, % 0,1 – 25 ± 0,1 (Δ) KU < 1,0 %
    ± 10,0 (δ) KU ≥ 1,0 %
    Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,05 – 25 ± 0,05 (Δ) KU(n) < 1,0 %
    ± 5,0 (δ) KU(n) ≥ 1,0 %
    Коэффициент несимметрии напряжений по обратной последовательности K2U 1), % 0 – 25 ± 0,2 (Δ) -
    Коэффициент несимметрии напряжений по нулевой последовательности K0U 1), % 0 – 25 ± 0,2 (Δ) -
    Длительность провала напряжения Δtп , с 0,01 – 60 ± 0,01 (Δ) -
    Длительность временного перенапряжения Δtпер U, с 0,01 – 60 ± 0,01 (Δ) -
    Глубина провала напряжения δUп, % 10 – 100 ± 1,0 (Δ) -
    Коэффициент временного перенапряжения Kпер U 1,1 – 1,44 ± 0,01 (Δ) -
    Интервал времени (ход часов реального времени), с ± 4 (Δ) -
    1) Предел допускаемого значения дополнительной температурной погрешности измерителя при
    измерении данной характеристики составляет 1/3 основной погрешности на каждые 10°С изменения
    температуры окружающей среды.

    Измерители производят статистическую обработку измеренных значений ПКЭ согласно методике, изложенной в РД153-34.0-15.501.00. Погрешность расчета наибольшего и наименьшего значения ПКЭ, верхней и нижней границы диапазона ПКЭ, в котором находятся 95 % его измеренных значений, равна погрешности измерения соответствующего ПКЭ.

    Глубина хранения значений статистических характеристик ПКЭ 2 месяца.

    Входное сопротивление измерителей по входам «220/(220 · √3 ) В» не менее 400 кОм.

    Входное сопротивление измерителей по входам «(100/ √3 )/100 В» не менее 100 кОм.

    Электропитание осуществляется переменным однофазным напряжением от 187 до 242 В и частотой (50 ± 5) Гц.
    Мощность, потребляемая измерителями по цепям питания, не более 20 В.А.
    Время установления рабочего режима измерителей не более 5 мин.
    Измерители обеспечивают непрерывную работу в течение всего срока службы.
    Габаритные размеры не более 280×245×130 мм.
    Масса измерителя не более 3 кг.

    По устойчивости к климатическим воздействиям измерители соответствуют группе 4 по ГОСТ 22261. Измерители устойчивы к воздействию температуры окружающего воздуха от минус 20 до плюс 55 °С.

    По устойчивости к механическим воздействиям в рабочих условиях применения измерители соответствуют группе 3 по ГОСТ 22261.

  • Комплект поставки Ресурс-UF

    Наименование Количество
    1. Прибор 1
    2. Измерительные кабели напряжения для трех и четырехпроводных схем включения 1
    3. Нуль-модемный кабель 1
    4. Эксплуатационная документация 1
    5. Программное обеспечение 1
