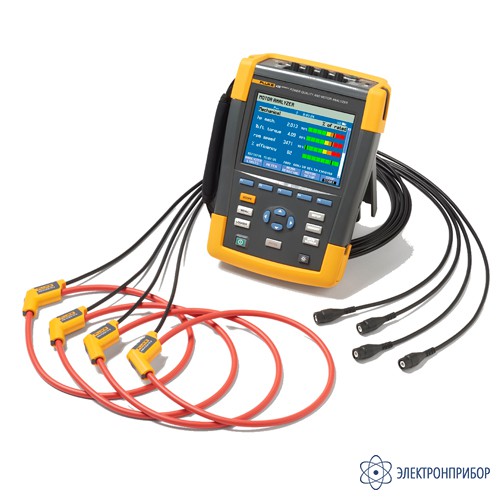

Fluke 438 II — анализатор качества электроэнергии и работы электродвигателей (с токовыми клещами)

Код товара: 44385
  • 66906-17
    Анализатор качества электроэнергии и работы электродвигателей (с токовыми клещами) Fluke 438 II Анализатор качества электроэнергии и работы электродвигателей (с токовыми клещами) Fluke 438 II Анализатор качества электроэнергии и работы электродвигателей (с токовыми клещами) Fluke 438 II Анализатор качества электроэнергии и работы электродвигателей (с токовыми клещами) Fluke 438 II
    Является модификацией Fluke 438 II

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      66906-17 до 09.03.2027

    • Производитель

      Fluke Industrial, США

    • Артикул

      4778976

    Сертификаты

    Описание анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

    Fluke 438 II является идеальным портативным измерительным прибором для анализа работы электродвигателей. Он упрощает выполнение работ по обнаружению, прогнозированию, предотвращению и устранению проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах, предоставляя техническим специалистам информацию о механических и электрических параметрах, необходимую для эффективной оценки работы электродвигателя.

    Особенности анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

    • Измерение основных параметров электродвигателей прямого пуска, включая крутящий момент, частоту вращения, механическую мощность и КПД электродвигателя;
    • Выполнение динамического анализа работы электродвигателя с помощью графика зависимости коэффициента снижения мощности электродвигателя от нагрузки в соответствии с руководством NEMA/IEC;
    • Вычисление механической мощности и КПД без использования механических датчиков, простым подключением к вводным контактам;
    • Измерение параметров электрической мощности, таких как напряжение, сила тока, мощность, полная мощность, коэффициент мощности, гармонические искажения и дисбаланс для определения влияющих на КПД характеристик электродвигателя;
    • Определение проблем качества электроэнергии, таких как провалы, кратковременные перенапряжения, переходные процессы, гармоники и дисбаланс;
    • Технология обработки данных PowerWave фиксирует быстро меняющиеся среднеквадратичные значения, отображает средние значения за полупериод и формы сигнала для описания динамики процессов в электрической системе (пуск генератора, переключение ИБП и другое);
    • Функция фиксации формы сигнала регистрирует 100/120 циклов (50/60 Гц) каждого обнаруженного события во всех режимах без предварительной настройки;
    • Автоматическая фиксация переходных процессов регистрирует данные о форме сигналов с частотой 200 тысяч выборок в секунду одновременно на всех фазах до 6 кВ;
    • Совместимость с Fluke Connect® — Просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК;
    • Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III для использования на технологическом входе и выходе.

    Функции анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

    Крутящий момент электродвигателя. Вычисляется величина вращающего усилия (отображаемая в фунто-футах или Нм), развиваемого электродвигателем и передаваемого на приводимую в движение механическую нагрузку. Крутящий момент электродвигателя является важнейшей переменной, характеризующей мгновенные механические характеристики вращающегося оборудования, приводимого в движение электродвигателями.

    Частота вращения электродвигателя. Предоставляется значение мгновенной скорости вращения вала электродвигателя. Комбинация значений крутящего момента и частоты вращения электродвигателя отображает мгновенное состояние механического вращающегося оборудования, приводимого в движение электродвигателями.

    Механическая нагрузка электродвигателя. Измерение развиваемой электродвигателями действительной механической мощности (отображаемой в л. с. или кВт) и непосредственная связь с условиями возникновения перегрузки не только по величине тока через электродвигатель.

    КПД электродвигателя. Отображается КПД каждого электродвигателя в составе механизма, на линии сборки, предприятии и/или на каком-либо другом объекте, где происходит преобразование электрической энергии в полезную механическую работу. Правильно складывая КПД группы электродвигателей, можно оценить их общий (агрегированный) КПД. Сравнение ожидаемых значений КПД электродвигателей при наблюдаемых условиях эксплуатации может помочь оценить потери, связанные с недостаточной энергетической эффективностью электродвигателя.

    Как это работает. Использование фирменных алгоритмов и данные о форме тока и напряжения в трехфазной сети позволяют анализатору качества электроэнергии и работы электродвигателей Fluke 438-II рассчитывать крутящий момент электродвигателя, частоту вращения, нагрузку и КПД и обновлять значения каждую секунду. Основой измерений служат данные об электромагнитном поле в воздушном зазоре электродвигателя, получаемые измерением характеристик формы напряжения и тока. Использование механических датчиков и проверка электродвигателя без нагрузки с установкой датчиков внутри не требуются, что позволяет быстрее, чем когда-либо, проводить анализ общей эффективности электродвигателя.

    Особенности работы анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

    Fluke 438-II позволяет осуществлять комплексную оценку электрических параметров. До начала анализа работы электродвигателя рекомендуется выполнить измерения качества электроэнергии на основной линии электроснабжения для оценки уровня гармоник и дисбаланса на вводе из сети электроснабжения, поскольку значения этих двух параметров могут оказывать значительное отрицательное влияние на эффективность работы электродвигателя.

    В режиме анализа характеристик электродвигателя результаты измерений электрических, механических характеристик и снижения КПД учитываются совместно (в соответствии с рекомендациями NEMA).

    На легко воспринимаемой четырехуровневой шкале серьезности с помощью цвета отображается эффективность работы электродвигателя в соответствии с рекомендуемыми уровнями электрических параметров, включая номинальную мощность, коэффициент мощности, дисбаланс и уровень гармоник.

    Отображается мгновенное значение выходной механической мощности вместе со значениями крутящего момента и частоты вращения электродвигателя. Мгновенное значение выходной механической мощности постоянно сравнивается со значением электрической мощности для отображения величины КПД в реальном масштабе времени. Эта функция позволяет легко измерять эффективность работы механизма в каждом рабочем цикле.

    Отображение снижения эффективности по критериям NEMA обновляется при изменении нагрузки и электрических характеристик, а каждое новое измеренное значение отображается на графике отклонения знаком «+». На этом примере можно увидеть, что характеристики работы электродвигателя находятся в допустимых пределах, но приближаются к величине сервис-фактора. Это свидетельствует о возможной необходимости повысить качество электроэнергии, выполнить техническое обслуживание или иную регулировку для улучшения рабочих характеристик. Частое проведение таких проверок на протяжении определенного времени позволяет получить известные эталонные значения и выявлять тенденции изменения рабочих характеристик — это способствует принятию взвешенных решений о расходах на техническое обслуживание.

  • Технические характеристики анализатора качества электроэнергии и работы электродвигателей Fluke 438 II:

    Измеряемые параметры двигателей
    Параметр Значение
    Тип двигателя 3-фазный асинхронный (индукционный)
    Источник питания Частотно-регулируемый привод
    Диапазон регулируемых частот от 40 Гц до 70 Гц
    Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) от −15% до +15%
    Диапазон несущих частот от 2,5 до 20 кГц
    Частотно-регулируемые приводы, совместимые с анализатором 438-II
    Тип преобразователя Только с вольт-частотным управлением (управление напряжением)*
    Метод управления Вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи.
    Частота от 40 до 70 Гц
    * Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования.
    Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II
    Тип преобразователя Преобразователь тока
    Типы двигателей Синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.)
    Частота напряжения питания двигателя < 40 и > 70 Гц
    Механические характеристики
    Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением.
    Диапазон Разрешение Погрешность Предел по умолчанию
    Измеряемый параметр электродвигателя
    Механическая мощность

    электродвигателя    		 от 0,7 кВт до 746 кВт

    от 1 л. с. до 1000 л. с.    		 0,1 кВт

    0,1 л. с.    		 ± 3% ="1"

    ± 3% ="1"    		 100 % = номинальная мощность

    100 % = номинальная мощность
    Крутящий момент от 0 до 10 000 Нм

    от 0 до 10 000 фунто-футов    		 0,1 Нм

    0,1 фунто-фута    		 ± 5% ="1"

    ± 5% ="1"    		 100 % = номинальный крутящий момент

    100 % = номинальный крутящий момент
    Частота вращения От 0 до 3600 об/мин 1 об/мин ± 3% ="1" 100% = номинальная частота вращения
    КПД от 0 до 100% 0,10% ± 3% ="1" Нет данных
    Дисбаланс (NEMA) от 0 до 100% 0,10% ± 0,15% 5 %
    Коэффициент гармоник*
    напряжения (NEMA)    		 от 0 до 0,20 – ± 1,5% 0,15
    Коэффициент снижения* мощности
    из-за дисбаланса    		 от 0,7 до 1,0 – отображается Нет данных
    Коэффициент снижения* мощности
    из-за гармоник    		 от 0,7 до 1,0 – отображается Нет данных
    Суммарный коэффициент снижения*
    мощности NEMA    		 от 0,5 до 1,0 – отображается Нет данных
    * Коэффициенты снижения мощности не применимы к двигателям, подключенным через частотно-регулируемые приводы.
    Примечания: Поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N.
    Номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости.
    Частота обновления значений параметров электродвигателя — 1 раз в секунду.
    Продолжительность наблюдения тенденции по умолчанию составляет 1 неделю.
    "1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 %
    Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности
    Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум
    (2-3 часа, если мощность двигателя составляет 50 л. с. и выше), чтобы получить стабильную температуру
    Электрические характеристики
    Модель Диапазон измерений Разрешение Погрешность
    Напряжение
    Среднеквадратичное значение (переменное+постоянное) 435-II 1...1000 В — между фазой и нейтралью 0,01 В ± 0,1% от номинального напряжения****
    Пиковое напряжение – 1...1400 В пикового напряжения 1 В 5% от номинального напряжения
    Форм-фактор напряжения (CF) – 1,0 > 2,8 0,01 ± 5%
    В(ср.кв.знач.)½ 435-II 0,1 В ± 0,2% от номинального напряжения
    Vfund (основное напряжение) 435-II 0,1 В ± 0,1% от номинального напряжения
    Сила тока (погрешность без погрешности клещей)
    Амперы (переменный+постоянный ток) i430-Flex 1x  5...6000 A 1 А 0,5% ± 5 отсчетов
    i430-Flex 10x 0,5...600 A 0,1 А 0,5% ± 5 отсчетов
    1 мВ/А 1x 5...2000 A 1 А 0,5% ± 5 отсчетов
    1 мВ/А 10x 0,5...200 A (только переменный ток) 0,1 А 0,5% ± 5 отсчетов
    А (пиковое значение) i430-Flex  8400 A (пиковый ток) 1 А (ср.кв.знач.) ± 5%
    1 мВ/А 5500 A (пиковое значение) 1 А (ср.кв.знач.) ± 5%
    Форм-фактор тока (CF) – 1...10 0,01 ± 5%
    А(ср.кв.знач.)½ i430-Flex 1x  от 5 A до 6000 A 1 А ± 1% ± 10 отсчетов
    i430-Flex 10x 0,5...600 A 0,1 А ± 1% ± 10 отсчетов
    1 мВ/А 1x от 5 A до 2000 A 1 А ± 1% ± 10 отсчетов
    1 мВ/А 10x 0,5...200 A (только переменный ток) 0,1 А ± 1% ± 10 отсчетов
    Afund (ток основной частоты) i430-Flex 1x  5...6000 A 1 А 0,5% ± 5 отсчетов
    i430-Flex 10x 0,5...600 A 0,1 А 0,5% ± 5 отсчетов
    1 мВ/А 1x 5...2000 A 1 А 0,5% ± 5 отсчетов
    1 мВ/А 10x 0,5...200 A (только переменный ток) 0,1 А 0,5% ± 5 отсчетов
    Герц
    Гц Fluke 435 при 50 Гц номинально 42 500...57 500 Гц 0,001 Гц ± 0,01 Гц
    Fluke 435 при 60 Гц номинально от 51 000 Гц до 69 000 Гц 0,001 Гц ± 0,01 Гц
    Мощность
    Ватты (ВА, ВАр) i430-Flex макс. 6000 МВт 0,1 Вт...1 МВт ± 1% ± 10 отсчетов
    1 мВ/А макс. 2000 МВт 0,1 Вт...1 МВт ± 1% ± 10 отсчетов
    Коэффициент мощности (Cos j/DPF) – 0...1 0,001 ± 0,1% при номинальных условиях нагрузки
    Энергия
    кВт-ч (кВА-ч, кВАр-ч) i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 отсчетов
    Потери энергии i430-Flex 10x Зависит от номинала клещей и напряжения ± 1% ± 10 отсчетов, за исключением погрешности сопротивления линии
    Гармоники
    Порядок гармонической составляющей (n) – Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7
    Порядок интергармоники (n) – ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7
    Вольты %f 0,0–100% 0,1% ± 0,1% ± n x 0,1%
    %r 0,0–100% 0,1% ± 0,1% ± n x 0,4%
    Абсолютное значение 0,0...1000 В 0,1 В ±5% *
    THD (Коэффициент нелинейных искажений) 0,0–100% 0,1% ± 2,5%
    Амперы %f 0,0–100% 0,1% ± 0,1% ± n x 0,1%
    %r 0,0–100% 0,1% ± 0,1% ± n x 0,4%
    Абсолютное значение 0,0–600 A 0,1 А 5% ± 5 отсчетов
    THD (Коэффициент нелинейных искажений) 0,0–100% 0,1% ± 2,5%
    Ватты % f или % r  0,0–100% 0,1% ±n x 2%
    Абсолютное значение Зависит от номинала клещей и напряжения – ± 5% ±n x 2 % ±10 отсчетов
    THD (Коэффициент нелинейных искажений) 0,0–100% 0,1% ± 5%
    Сдвиг фаз – От –360° до +0° 1° ±n x 1°
    Фликер
    Plt, Pst, Pst (1 мин.) Pinst – 0,00...20,00 0,01 ± 5%
    Дисбаланс
    Вольты % 0,0-20,0 % 0,1% ± 0,1%
    Амперы % 0,0-20,0 % 0,1% ±1%
    Сигналы управления в сети
    Пороговые уровни – Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала – –
    Частота сигнала – 60...3000 Гц 0,1 Гц –
    Относительное напряжение (%) – от 0 до 100% 0,10% ± 0,4%
    Абсолютное напряжение, усредненное за 3 с (В 3s) – от 0,0 В до 1000 В 0,1 В ± 5% от номинального напряжения
    Общие характеристики
    Корпус Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2
    Дисплей Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры
    Память Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти).
    Часы реального времени Метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий
    Условия эксплуатации
    Диапазон рабочих температур от 0 до +40 °C; от +40 до +50 °C без батареи
    Температура хранения от –20 до +60 °C
    Влажность +10 °C ~ +30 °C: 95% относительной влажности без конденсации
    +30 °C ~ +40 °C: 75% относительной влажности без конденсации
    +40 °C ~ +50 °C: 45% относительной влажности без конденсации
    Максимальная высота над уровнем моря До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
    До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
    Максимальная высота хранения 12 км (40 000 фт)
    Электромагнитная совместимость (ЭМС) Соответствует ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) по излучению и устойчивости к радиопомехам
    Интерфейсы мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента
    Гарантия Три года (комплектующие и работа) на основной прибор, один год на дополнительные принадлежности

    * ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения
    ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
    *** Измерения 400 Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора.
    ****для номинального напряжения 50–500 В.

  • Комплект поставки Fluke 438 II

    № Наименование Количество
    1 Анализатор Fluke 438 II 1
    2 Адаптер питания BC430 1
    3 Набор переходников с вилками международных образцов 1
    4 BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов) 1
    5 Измерительный провод TLS430 и набор зажимов типа "крокодил" 1
    6 Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки 1
    7 PowerLog на компакт-диске (содержит руководства оператора в формате PDF) 1
    8 USB-кабель A-B мини 1
    9 C437-II жесткий футляр 1
