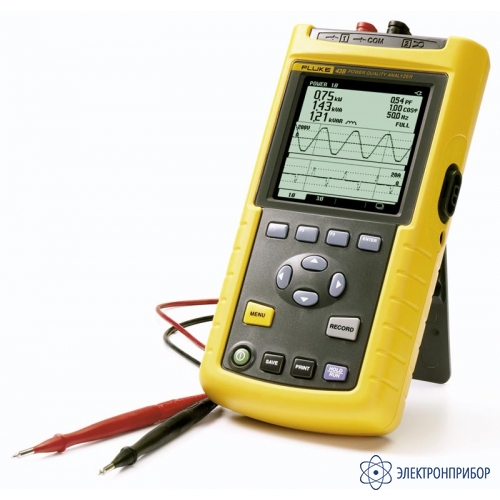

Fluke 43B — измеритель качества напряжения питания (с токовыми клещами)

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      60732-15

    • Производитель

      Fluke Industrial, США

    • Артикул

      1615338

    Назначение измерителя качества напряжения питания Fluke 43B:

    Измеритель качества напряжения питания Fluke 43B: Сочетает функции анализатора напряжения питания, мультиметра и цифрового осциллографа (на базе FLUKE 123). Анализ до 51-й гармоники напряжения, тока и мощности; Осциллографирование формы напряжения и тока с вычислением мощности и коэф. мощности; Регистрация в режиме «самописца» уровня напряжения и тока (от 4 мин до 16 дней) и последующий анализ выбросов и спадов (дата, время) с помощью курсора; Регистрация и память до 40 переходных помех (> 40 нс; порог 20/50/100/200 %) с метками даты и времени; Память на 10 экранов; Универсальное питание; Масса 1,1 кг.

  • Технические характеристики измерителя качества напряжения питания Fluke 43B:

    Параметр Значения
    НАПРЯЖЕНИЕ
    Пределы измерений 5, 50, 500 и 1250 В True RMS
    Погрешность ± (1 % + 10 ед. мл. разр.)
    ТОК
    Пределы измерений 50, 500 А, 5, 50 кА
    Погрешность ± (1 % + 10 ед. мл. разр.)
    ЧАСТОТА
    Диапазон измерений 10 Гц … 15 кГц
    Погрешность ± (0,5 % + 2 ед. мл. разр.)
    КОЭФФИЦИЕНТ АМПЛИТУДЫ (CF)
    Диапазон измерений 1 … 10
    Погрешность ± (5 % + 1 ед. мл. разр.)
    МОЩНОСТЬ (BT, BAP, BA)
    Диапазон измерений 250 Вт … 1,56 ГВт
    Погрешность ± (4 % + 4 ед. мл. разр.)
    КОЭФФИЦИЕНТ МОЩНОСТИ (PF, DPF)
    Диапазон измерений 0 … 1
    Погрешность ± 0,04
    КОЭФФИЦИЕНТ К (KF)
    Диапазон измерений 1… 30
    Погрешность ±10 %
    КОЭФФИЦИЕНТ ГАРМОНИК (THD)
    Диапазон измерений 0 … 99,9 %
    Погрешность ±(3 % + 8 ед. мл. разр.)
    РЕГИСТРАЦИЯ ПЕРЕХОДНЫХ ПОМЕХ
    Диапазон измерений Выбор 20/50/100/200 % выше или ниже сетевого напряжения
    Погрешность ± 5 % полной шкалы
    Переходные помехи 40 нс; до 40 помех
    БРОСКИ ПУСКОВОГО ТОКА
    Время измерений 1 с … 5 мин (по выбору)
    Диапазон измерений 1 A … 1000 A
    Погрешность ± 5 % полной шкалы
    СОПРОТИВЛЕНИЕ
    Диапазон измерений 500 Ом … 30 MОм
    Погрешность ± (0,6 %+5 ед. мл. разр.)
    ЕМКОСТЬ
    Диапазон измерений 50 нФ … 500 мкФ
    Погрешность ± (2 %+10 ед. мл. разр.)
    ТЕМПЕРАТУРА
    Диапазон измерений -100 °С … 400 °С; - 200 °F … 800 °F
    Погрешность ± (0,5 %+5 ед. мл. разр.)
    ЦИФРОВОЙ ОСЦИЛЛОГРАФ
    Частота дискретизации 25 МВыб/с
    Полоса пропускания канала 20 МГц
    Коэффициент отклонения 5 мВ/дел ... 500 В/дел.
    Коэффициент развертки 20 нс/дел … 60 с/дел.
    ОБЩИЕ ДАННЫЕ
    Габаритные размеры 232 x 115 x 50 мм
    Масса 1,1 кг
    Источник питания NiCd аккумуляторы, 4 часа непрерывной работы
  • Комплект поставки Fluke 43B

    Наименование Количество
    1. Измерители качества напряжения питания Fluke 43B 1
    2. Руководство по эксплуатации 1
    3. AC20 Промышленные тестовые зажимы 1
    4. BB120 Адаптер со штырькового разъёма на BNC 1
    5. BP120MH Ni-MH аккумулятор (установлен) 1
    6. PM 8907 Адаптер питания/зарядное устройство 1
    7. TL24 Тестовые щупы 1
    8. TP4 Наконечники тестовых щупов 1
    9. VPS40 Тестовый щуп 1
    10. i400s Токовые клещи (400 A) 1
    11. AB200 Зажимы "крокодил" 1
    12. C120 Жёсткий кейс 1
    13. OC4USB Интерфейсный кабель 1
    14. SW43W FlukeView® Программное обеспечение 1
  • Дополнительная комплектация Fluke 43B

    • 67 686.70 руб.
      Добавить к заказу

      Fluke 80i-110s, токовые клещи-адаптер

      Номинальный диапазон тока: 10 A, AC/DC; 100 A, AC/DC. Диапазон постоянного тока: 0.1A - 10 A / 1 A - 100 A AC/DC. Минимальный измеряемый ток: 0,1 A. Базовая погрешность: 3% + 50 мА. Частотный диапазон: 1Гц...20кГц. Установка нуля. Максимальное рабочее напряжение:600 В. Максимальный охват: 11,8 мм. Уровень выходного сигнала: 100 mV/A (до 10А); 10 mV/A (до 100 А). Длина выходного кабеля: 1,6 м. Вес 0,52 кг.

    • 1 681.66 руб.
      Добавить к заказу

      Fluke AC285, набор зажимов с крючками SureGrip

      Принадлежности SureGrip™ предназначены для повышения надежности удержания компонентов прибора в руках. Резиновые формованные поверхности для надежного захвата повышают удобство обращения с прибором и дают пользователю возможность сосредоточиться на проведении точных измерений.

    • 4 749.50 руб.
      Добавить к заказу

      Fluke BB120, BNC адаптер

      BNC адаптер типа "банан"-мама для приборов серии 120 и Fluke 43B.

    • 7 885.09 руб.
      Добавить к заказу

      Fluke BP120MH, батарейный модуль для Fluke серии 120, Fluke 43 и 43 B

      Батарейный модуль для Fluke серии 120, Fluke 43 и 43 B

    • 8 788.61 руб.
      Добавить к заказу

      Fluke C120, жесткий кейс (для Fluke 43B/120 серии)

      Жесткий кейс (для Fluke 43B/120 серии)

    • 4 105.29 руб.
      Добавить к заказу

      Fluke C125, мягкий кейс (для Fluke серии 120)

      Мягкий кейс (для Fluke серии 120).

    • 19 566.01 руб.
      Добавить к заказу
    • 57 810.70 руб.
      Добавить к заказу

      Fluke i1000s, выносные токовые клещи переменного тока

      Клещи-адаптер (токовый датчик); Максимальный измеряемый диаметр 54 мм; Базовая погрешность 1%; Ток переменный 10 А...1000 А; Измерение гармоник.

    • 27 033.23 руб.
      Добавить к заказу

      Fluke i2000 flex, гибкие токовые клещи переменного тока

      Гибкие клещи-адаптер (токовый датчик); Максимальный измеряемый диаметр 178 мм; Базовая погрешность 1%; Ток переменный 20 А...2 кА. Измерение TrueRMS.

    • 66 133.53 руб.
      Добавить к заказу

      Fluke i3000s, выносные токовые клещи переменного тока

      Клещи-адаптер (токовый датчик); Максимальный измеряемый диаметр 64 мм; Базовая погрешность 2%; Ток переменный 30 А...3 кА.

    • 24 788.83 руб.
      Добавить к заказу

      Fluke i400s, токовые клещи переменного тока с высоким уровнем безопасности

      Подходят к осциллографу или измерителю качества электроэнергии для измерения переменного тока до 400 А. Единственные токовые клещи с категорией безопасности КАТ IV 600 В / КАТ III 1000 В. Специально разработаны для достижения максимальных возможностей при небольших размерах. Обеспечивают точное считывание тока без разрыва цепи. Мягкая нескользящая формованная рукоятка. Дополнительный переходник BNC — однополюсный штепсель PM9081/001 для цифровых мультиметров. Два диапазона: 40 A и 400 A, выход 10 и 1 мВ/А. Максимальный диаметр проводника Ø32 мм.
