Приборы измерения показателей качества электрической энергии (ПКЭ)

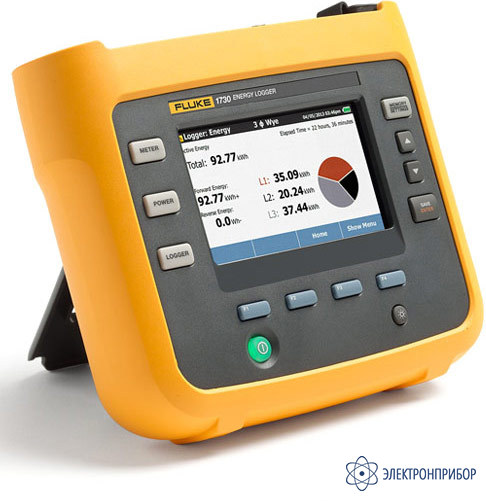

Fluke 1730/INTL — трехфазный регистратор энергии (международный) (с токовыми клещами)

Код товара: 35057
  • 57423-14
    Является модификацией Fluke 1730

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      57423-14

    • Производитель

      Fluke Industrial, США

    • Артикул

      4276700

    Назначение трехфазного регистратора энергии FLUKE 1730/INTL

    Простой поиск вариантов экономии электроэнергии на вашем объекте

    Трехфазный регистратор электроэнергии Fluke 1730, созданный специально для таких обеспокоенных расходом электроэнергии клиентов, как вы, представляет новый простой способ обнаружения источников потерь электроэнергии. Профилирование энергопотребления на всех участках на объекте позволяет выявить выявлять возможности для экономии электроэнергии, а также предоставляет понятные данные, необходимые для того, чтобы осуществить правильные действия.

    С помощью 1730 можно:

    • Без труда определяйте, когда и где на вашем объекте потребляется энергия — от технологических входов до отдельных цепей.
    • Сравнивайте многочисленные пункты данных во времени и создавайте полноценную картину использования энергии при помощи комплекта программного обеспечения для анализа электроэнергии.
    • Быстро выявляйте конкретные точки потери энергии и экономьте на счетах за электроэнергию проще, чем когда-либо.

    Fluke 1730 — это наилучший выбор, если вам необходим надежный регистратор энергии для изучения расходов электроэнергии и нагрузки.

    Выведите изучение расходов энергии на новый уровень

    Если вы хотите вывести изучение расходов энергии на новый уровень, используйте регистратор энергии 1730 вместе с визуальным инфракрасным термометром VT02 или с инфракрасной камерой Ti125 для быстрого выявления возможностей экономии энергии, как электрической, так и тепловой. Используя инфракрасную камеру или визуальный инфракрасный термометр вместе с регистратором энергии 1730, вы сможете обнаружить потенциальные проблемы, которые могут являться причиной напрасного расходования энергии, а затем измерить их электрическим способом при помощи регистратора энергии 1730. Идеальный комплект инструментов для обнаружения скрытых эксплуатационных расходов, например, если включены и не используются осветительные приборы, кондиционеры и другое оборудование, оказывающее большую электрическую нагрузку.

    Преимущества анализатора Fluke 1730INTL

    • Основные измерения: Напряжение, ток, мощность, коэффициент мощности и связанные с ними значения позволяют оптимизировать расход энергии и внедрять новые стратегии экономии энергии.
    • Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
    • Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. В действительности, все измеряемые значения автоматически регистрируются, и при регистрации, а также перед загрузкой их можно просмотреть для текущего анализа.
    • Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых, пошаговых, графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
    • Выполните настройку "в полевых условиях" на передней панели: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
    • Широкий диапазон питания: питание прибора непосредственно от измеряемой цепи устраняет необходимость в поиске розетки питания, позволяя закрепить прибор внутри электрического щита.
    • Два USB-порта: один — для подключения к ПК, другой — для быстрой и простой загрузки на стандартные USB флеш-накопители или другие USB-устройства.
    • Компактный размер: предназначен для установки в ограниченных пространствах и в электрических щитах.
    • Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе и внизу.
    • Оптимизированные принадлежности для измерения: плоский кабель для измерения напряжения и тонкие гибкие датчики тока обеспечивают простоту установки, даже в ограниченном пространстве.
    • Время работы от аккумулятора: время работы — четыре часа (время обеспечения резервного питания) на заряд для литий-ионной батареи.
    • Безопасность: Ваше ценное имущество охраняет от кражи замок Kensington.
    • Прикладное программное обеспечение для анализа электроэнергии: Загрузите и проанализируйте снимок на предмет потенциальной экономии электроэнергии при помощи автоматического создания отчетов.

  • Технические характеристики анализатора Fluke 1730/INTL

    Основные параметры измерения
    Параметр Диапазон Разрешение Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы)
    Напряжение 1000 В 0,1 В ± (0,2 % + 0,01 %)
    Ток: прямой ввод iFlex1500-12 150А 0,1 В ± (1 % + 0,02 %)
    1500 А 1 А
    iFlex3000-24 300 А 1 А ± (1 % + 0,02 %)
    3000 А 10 А
    iFlex6000-36 600 А 1 А ± (1,5 % + 0,03 %)
    6000А 10 А
    Клещи i40s-EL 4 А 1 мА ± (0,7 % + 0,02 %)
    20 А 10 мA
    Частота От 42,.5 до 69 Гц 0,01 В ± (0,1 %)
    Вспомогательныйвход ± 10 В пост. тока 0,1 мВ ± (0,2 % + 0,02 %)
    Мин./макс. напряжение 1000 В 0,1 В ± (1 % + 0,1 %)
    Ток мин./макс. зависит от принадлежности зависит от принадлежности ± (5 % + 0,2 %)
    Cosφ/DPF 0 <= Cosφ <=1 0.01 ± 0,025
    Коэффициент мощности 0 <= PF <=1 0.01 ± 0,025
    Коэффициент гармоник по напряжению 1000% 0.10% ± (2,5 % ± 0,05)
    Коэффициент гармоник тока 1000% 0.10% ± (2,5 % ± 0,05)
    Собственная неточность ± (% от показаний + % от диапазона)1
    Параметр Величина влияния iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
    150A/1500A 300A/3000A 600/6000A 4A/40A
    Активная мощность P PF ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
    0,5 < PF < 0,99 1,2 % + 7 x (1-PF)+ 0,005 % 1,2 % + 7 x (1-PF)+ 0,0075 % 1,7 % + 7 x (1-PF)+ 0,0075 % 1,2 % + 10 x (1-PF)+ 0,005 %
    Полная мощность S, S осн. 0 ≤ PF ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005%
    Реактивная мощность N, Q осн. 0 ≤ PF ≤ 1 2,5 % от измеренной полной мощности
    Дополнительная неточность в % от диапазона1 U >250 В 0.02% 0.02% 0.02% 0.02%
    Диапазон = 1000 В x Irange
    Стандартные эталонные условия:
    Окружающие условия: 23 °C ± 5 °C, прибор работает как минимум 30 минут, отсутствие внешнего электрического/магнитного поля, относительная влажность <65 %
    Условия ввода: Cosφ/PF=1, синусоидальный сигнал f=50 Гц/60 Гц, электропитание 120 В/230 В ±10 %
    Характеристики тока и мощности: входное напряжение 1 фаза: 120 В/230 В или 3 фазы соединение звездой/дельта: 230 В/400 В
    Входной ток: I > 10 % от Irange
    Основной проводник зажимов или пояс Роговского в центральном положении
    Температурный коэффициент: добавить 0,1 x заданную погрешность для каждого градуса Цельсия выше 28 °C или ниже 18 °C
    Питание
    Диапазон напряжения от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения
    от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7)
    Потребляемая мощность Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)
    КПД ≥ 68,2 % (в соответствии с правилами энергосбережения)
    Макс. потребление без нагрузки < 0,3 Вт только при питании через ввод IEC 60320
    Частота питающей сети 50/60 Гц ± 15 %
    Батарея Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
    Время работы от аккумулятора Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения
    Время зарядки < 6 часов
    Характеристики условий эксплуатации
    Рабочая температура от -10 °C до +50 °C (от 14 °F до 122 °F)
    Температура хранения От -20 °C до +60 °C (от -4 °F до 140 °F)
    Допустимая влажность при работе от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн.
    от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн.
    от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.
    Высота над уровнем моря при эксплуатации До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV)
    Высота над уровнем моря при хранении 12 000 м
    Корпус IP50 согласно EN60529
    Вибрация. MIL - 28800E, тип 3, Класс III, стиль B
    Безопасность IEC 61010-1: Защита от перенапряжения CAT IV, измерения 1000 В CAT III / 600 В CAT IV, степень загрязнения 2
    Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) EN 61326-1: Промышленный
    Электромагнитная совместимость Относится только к использованию в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)
    Радиочастотное излучение IEC CISPR 11: Группа 1, Класс A
    Температурный коэффициент 0,1 x спецификация погрешности/°C
    Общие данные
    Цветной ЖК-дисплей 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель
    Габаритные размеры Прибор Fluke 1730: 19,8 см x 16,7 см x 5,5 см (7,8 дюймов x 6,6 дюймов x 2,2 дюйма)
    Блок питания: 13,0 см x 13,0 см x 4,5 см (5,1 дюймов x 5,1 дюймов x 1,8 дюймов)
    Прибор, с подключенным блоком питания: 19,8 см x 16,7 см x 9 см
    (7,8 дюймов x 6,6 дюймов x 3,5 дюйма)
    Масса 1730
    1,1 кг (2,5 фунта)
    Блок питания
    400 г (0,9 фунтов)
    Внешняя защита Чехол, слот для замка Kensington

    Технические характеристики гибкого датчика тока 1500-12 iFlex

    Параметр Значение
    Диапазон измерения от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока
    Допустимый ток 100 кА (50/60 Гц)
    Основная погрешность при нормальных условиях* ± 0,7 % от показаний
    Погрешность 1730 + iFlex ± (1 % показаний + 0,02 % от диапазона)
    Температурный коэффициент в диапазоне рабочей температуры 0,05 % показаний/°C 0,09 % показаний/°F
    Рабочее напряжение 1000 В CAT III, 600 В CAT IV
    Длина кабеля щупа 305 мм (12 дюймов)
    Диаметр кабеля щупа 7,5 мм (0,3 дюйма)
    Минимальный радиус изгиба 38 мм (1,5 дюйма)
    Длина кабеля выходного сигнала 2 м (6,6 футов)
    Вес 115 г
    Материал провода преобразователя TPR
    Материал муфты POM + ABS/PC
    Выходной кабель TPR/PVC
    Рабочая температура от -20 °C до +70 °C (от -4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176°F)
    Температура, в нерабочем состоянии от -40 °C до +80 °C (от -40 °F до 176 °F)
    Относительная влажность, эксплуатация от 15 % до 85 % без конденсации
    Степень защиты IEC 60529:IP50
    Гарантия Один год
    *Стандартные условия: окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность — 65 %; основной проводник в центральном положении

  • Комплект поставки Fluke 1730/INTL

    № Наименование Количество
    1. Портативный регистратор качества электроэнергии FLUKE-1730 1
    2. Комплект стандартных сетевых адаптеров 1
    3. Кабель для последовательного интерфейса 1
    4. Комплект токоизмерительных поясов 1500-12 iFlex 1
    5. Зажим черного цвета типа "дельфин" 1
    6. Комплект зажимов с цветной кодировкой 1
    7. Комплект измерительных проводов 1
    8. Съемный источник питания 1
    9. Сумка для переноски 1
    10. Руководство пользователя 1
    11. Методика поверки 1
    12. Шнур питания 1
