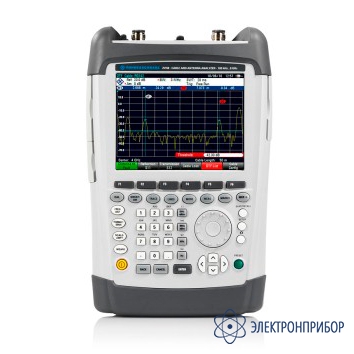

ZVH4 — анализатор кабелей и антенн (от 100 кГц до 3,6 ГГц)

Код товара: 48172
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      47070-11 до 15.02.2026

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1309.6800.24

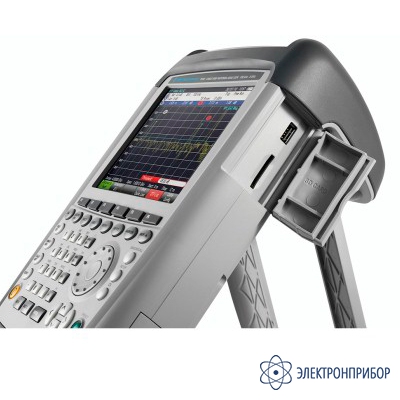

    Описание анализатора кабелей и антенн ZVH4:

    Анализатор кабелей и антенн ZVH4 представляет собой удобный и прочный прибор, предназначенный для работы в полевых условиях. Небольшой вес и простота эксплуатации делают этот прибор незаменимым для тех, кому требуется эффективный инструмент для монтажа и обслуживания антенных систем вне помещения.

    Особенности анализатора кабелей и антенн ZVH4:

    • Диапазон частот: от 100  кГц до 3,6  ГГц;
    • Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн;
    • Заводская калибровка во всем диапазоне частот;
    • Встроенный инжектор питания постоянного тока для измерения активных компонентов, таких как усилители;
    • Опция измерителя мощности;
    • Сохранение результатов измерений на карту памяти SD или флеш-накопитель USB;
    • Удобство работы с прибором благодаря пользовательским программам для испытаний (мастер настройки измерений);
    • Легко заменяемый литий-ионный аккумулятор, обеспечивающий до 4,5 часа автономной работы;
    • Прочный влагозащищенный корпус для напряженной работы в полевых условиях;
    • Удобный в обращении за счет малого веса (3 кг с батареей) и легкодоступных клавиш выбора функций.

    Установка антенных систем

    • Измерения расстояния до места повреждения (DTF);
    • Однопортовое измерение потерь в кабеле;
    • Измерение характеристик отражения;
    • Измерения характеристик передачи;
    • Встроенный источник напряжения постоянного тока;
    • Определение местоположения с помощью приемника GPS;
    • Заводская калибровка ZVH.

    Техническое обслуживание антенных систем

    • Двухпортовый векторный анализ цепей;
    • Векторный вольтметр;
    • Измерения поглощаемой мощности и направленные измерения мощности;
    • Анализ импульсов с помощью широкополосных датчиков мощности;
    • Встроенный измеритель мощности канала;
    • Измерения во время анализа спектра;
    • Измерения спектрограмм.

    Удобство эксплуатации

    • Составление протокола испытания всего за несколько шагов с использованием мастера ZVH;
    • Таблицы каналов для частотной настройки;
    • Оптимальное считывание результатов измерений в любой ситуации;
    • Работа на нескольких языках;

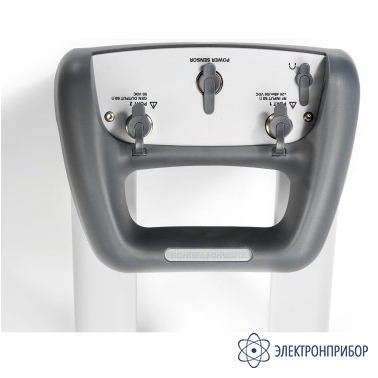

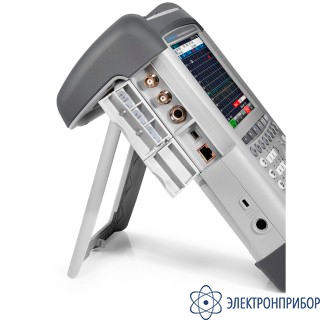

    • Легко доступные и хорошо защищенные разъемы.

    Документация и дистанционное управление

    • Программное обеспечение ZVHView для документирования результатов измерения;
    • Дистанционное управление через интерфейс USB или локальную сеть.
  • Технические характеристики анализатора кабелей и антенн ZVH4:

    Параметр Значение
    ZVH4 ZVH8
    Диапазон частот От 100 кГц до 3,6 ГГц От 100 кГц до 8 ГГц
    Стандартные измерительные функции измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле
    Выходная мощность (порт 1, порт 2) От 0 дБмВт до –40 дБмВт (номинально), с шагом 1 дБ
    Максимально допустимый уровень паразитного сигнала +17 дБмВт (номинально)
    Количество точек 101, 201, 401, 601, 631, 801, 1001, 1201
    Измерение расстояния до места повреждения (DTF)
    Режимы отображения коэффициент отражения (дБ), КСВН
    Разрешение в метрах 1,58 × коэффициент замедления / полоса обзора
    Диапазон отображения по горизонтали От 3 м до 1500 м
    Измерение характеристик отражения
    Коэффициент направленности От 100 кГц до 3 ГГц (номинально) > 43 дБ (номинально) > 43 дБ (номинально)
    От 3 ГГц до 3,6 ГГц > 37 дБ (номинально) > 37 дБ (номинально)
    От 3,6 ГГц до 6 ГГц - > 37 дБ (номинально)
    От 6 ГГц до 8 ГГц - > 31 дБ (номинально)
    Режимы отображения с11, коэффициент отражения (дБ), КСВН, однопортовые потери в кабеле
    векторный анализатор цепей (ZVH-K42) C11, S22, амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, мρ, однопортовые потери в кабеле, электрическая длина, групповая задержка
    векторный вольтметр (ZVH-K45) амплитуда + фаза, диаграмма Смита
    Измерение характеристик передачи (ZVH-K39 или ZVH-K42)
    Динамический диапазон
    (S21, S12)
    От 100 кГц до 300 кГц > 50 дБ (номинально) > 50 дБ (номинально)
    От 300 кГц до 2,5 ГГц > 80  дБ, тип. 100  дБ > 80  дБ, тип. 100  дБ
    От 2,5 ГГц до 3,6 ГГц > 70  дБ, тип. 90  дБ > 70  дБ, тип. 90  дБ
    От 3,6 ГГц до 6 ГГц - > 70  дБ, тип. 90  дБ
    От 6 ГГц до 8 ГГц - > 50 дБ (номинально)
    Режимы отображения измерение характеристик передачи (ZVH-K39) C21, амплитуда в дБ (потери, усиление)
    векторный анализатор цепей ZVH-K42) C21, C12, амплитуда (потери, усиление), фаза, амплитуда + фаза, электрическая длина, групповая задержка
    векторный вольтметр (ZVH-K45) амплитуда + фаза
    Источник напряжения постоянного тока (смещение по постоянному току, порт 1 и порт 2)
    Диапазон напряжения внутренний источник напряжения От +12 В до +32 В с шагом 1 В
    Максимальная выходная мощность 4 Вт (батарея), 10 Вт (питание переменного тока)
    Максимальный ток 500 мА
    Максимальное напряжение внешний источник напряжения 50 В
    Максимальный ток 600 мА
    Общие сведения
    Дисплей Цветной ЖК-дисплей 6,5" с разрешением VGA
    Время работы от аккумулятора HA-Z204, 4,5 А•ч до 3 ч
    HA-Z206, 6,75 А•ч до 4,5 ч
    Размеры (Ш × В × Г) 194 мм × 300 мм × 69 мм (144 мм) 1)
    Масса <3 кг

    1) С ручкой для переноски.

  • Комплект поставки ZVH4

    Наименование Количество
    1 Анализатор кабелей и антенн ZVH4 1
    2 Литий-ионный аккумулятор (4,5 Ач) 1
    3 USB-кабель 1
    4 Кабель LAN 1
    5 Подключаемый блок питания 1
    6 CD-диск с программным обеспечением ZVHView и документацией 1
    7 Инструкция по началу работы 1
