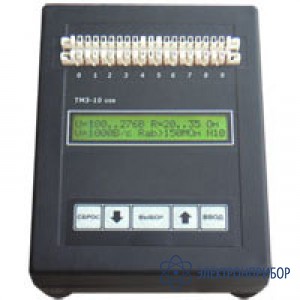

ТМЗ-10 USB — тестер модулей защиты

Сохранить в PDF Распечатать
  • Назначение тестера модулей защиты ТМЗ-10 USB

    ТМЗ-10 USB предназначен для измерения параметров или отбраковки в режиме рангового контроля (годен - негоден):

    • магазинов защиты;
    • модулей защиты;
    • устройств защиты;
    • элементов защиты;

    по току, по напряжению, комплексной (по току и напряжению), эксплуатируемых в составе кроссового или иного оборудования. Одновременно может испытываться 10 и менее однопарных модулей, устройств, элементов защиты или один 10-ти / 8-ми парный магазин защиты.

    Управление прибором производится как от клавиатуры, расположенной на приборе с выводом информации о результатах измерения на дисплей, так и от компьютера по USB-интерфейсу, с выводом информации о результатах измерения на экран монитора.

    Тестер производит следующие измерения:

    • Статическое напряжение срабатывания разрядников.
    • Классификационное напряжение варисторов, стабилитронов, супрессоров, тиристоров и т.п.
    • Сопротивление элементов и модулей защиты.
    • Сопротивление утечки между проводом "а" и землей, проводом “b” и землей, между проводами “а” и “b”.
    • Сопротивление омической асимметрии.

    Возможности прибора ТМЗ-10 USB:

    Для проверки элементов защиты по напряжению тестер генерирует напряжение пилообразной формы со скоростью нарастания от 100В/с до 1000 В/с ступенчато с шагом 1В (скорость нарастания задается оператором).
    Оператор может корректировать следующие предельные параметры для исследуемых / тестируемых магазинов, модулей устройств и элементов защиты:

    • Минимальное и максимальное значения вносимого сопротивления.
    • Минимальное и максимальное напряжение срабатывания разрядника, классификационное напряжение варисторов, стабилитронов, супрессоров.
    • Минимально допустимое сопротивление утечки между каналами модуля защиты.
    • Количество тестируемых модулей защиты.
    • Максимально допустимое значение оммической ассиметрииметрии.

    Все введенные параметры фиксируются в энергонезависимой памяти тестера и сохраняются вплоть до последующей операции их корректировки.
    Вывод информации о результатах проверки оптимизирован для быстрой отбраковки негодных магазинов, модулей, устройств и элементов защиты, т.е. оператору выводится сообщение «норма» - «есть брак». Далее оператор может либо сразу начать проверку другого магазина, модуля, устройства, элемента защиты, либо посмотреть детализированный отчет о результатах измерения. На дисплей при этом выводится информация о том, какие модули, устройства, элементы защиты я являются исправными, а какие неисправными. Следующим шагом оператора может быть новая проверка либо просмотр детализированных отчетов о результатах измерения каждого элемента защиты (в том числе входящих в состав магазина, модуля, устройства), который подвергался испытанию. В прибор введен режим поверки для метрологических служб.

    Важной особенностью прибора является то, что им можно тестировать сразу десять модулей защиты различных производителей. В условиях, когда необходимо проверять большое количество разнообразных модулей, это очень удобно. Принимая во внимание простой, но продуманный пользовательский интерфейс и возможности программного обеспечения “ПК” прибор можно считать идеальным для массовых проверок.

  • Технические характеристики тестера модулей защиты ТМЗ-10 USB:

    • Прибор питается от сети электропитания 220В с допустимым разбросом от 150 до 250В.
    • Потребляемая мощность не более 10В/А.
    • Вес тестера без упаковки не более 0,8кг.
    • Погрешность при измерении напряжений срабатывания и вносимого сопротивления составляет не более 2%.
    • Размеры тестера 140х190х55 мм
    • Интерфейс для связи с персональным компьютером - USB-интерфейс

    Программное обеспечение к “ПК”:

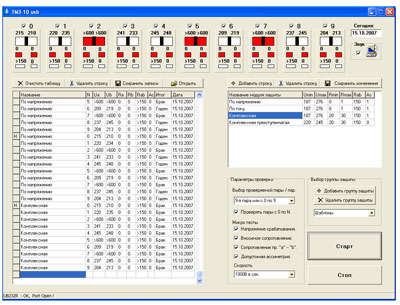

    Программное обеспечение TMZ_10_usb разработано для управления прибором, приема информации от прибора, с последующим выводом ее на экран “ПК” в удобных и наглядных для восприятия пользователем формах, таких как графическая, табличная, звуковая.

    Возможности программного обеспечения:

    • вывод результатов испытаний на экран монитора в графической форме, где неисправные элементы после прохождения теста окрашиваются в красный цвет, а напротив каждого элемента защиты выводится результат измерения.
    • вывод результатов измерений на экран монитора в виде редактируемой таблицы;
    • хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов;
    • хранение информации о результатах измерений на жестком диске “ПК” в виде файлов Excel;
    • звуковая сигнализация результата измерения;
    • создание, добавление, удаление, хранение списков фирм-производителей устройств защиты. Группа защиты может создаваться пользователем по названию предприятия изготовителя модулей защиты или под другим именем, например «Шаблоны».
    • создание, добавление, удаление, списков устройств защиты от каждой организации. В таблицу параметров заносятся названия модулей защиты выбранного ранее производителя и параметры, по которым будет производиться оценка модулей на предмет их исправности.
    • выбор проверяемого модуля или группы модулей в выпадающем списке «Выбор проверяемой пары/пар»;
    • включение или выключение микротестов входящих в состав общего теста.
    • выбор скорости нарастания пилообразного напряжения для проверки срабатывания элементов защиты по напряжению (до 1000В в сек.). От данного выбора будет зависеть скорость прохождения всего теста.

    Дополнительное оборудование:

    Прибор оборудован плинтом фирмы “Krone” LSA PLUS на 10 пар (или 8 пар через адаптер), в который устанавливаются тестируемые магазины, модули, устройства, элементы защиты. Для тестирования магазинов, модулей, устройств и элементов защиты, предназначенных для установки в плинты, имеющие другое конструктивное исполнение (таких изготовителей как Кроне, 3М, Искразащита и др), применяются специализированные адаптеры. Адаптеры плинта “Krone” LSA PLUS на 8 пар для испытания 8-ми парных магазинов защиты снабжаются экстракторами для выемки магазинов эащиты из плинта.
