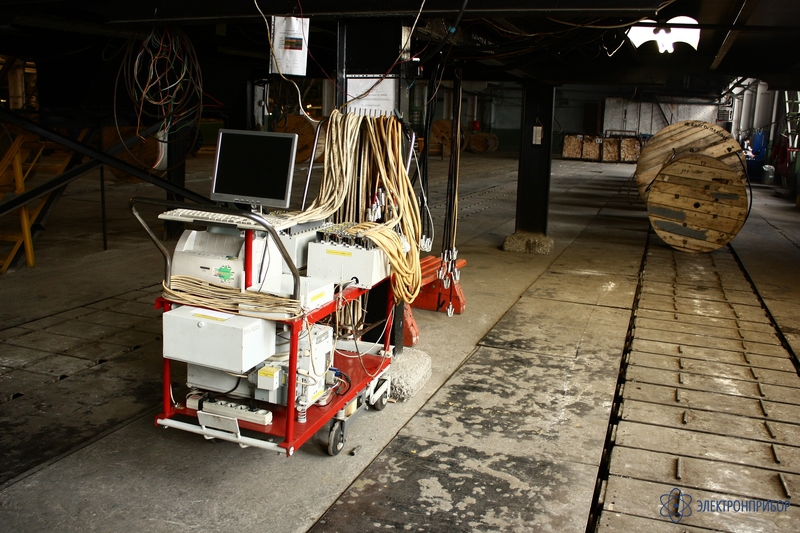

САК-КЧС — система автоматизированного контроля кабеля четверочной скрутки

Код товара: 49423
  • 24405-03

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      24405-03 до 12.10.2029

    Сертификаты

    Описание системы автоматизированного контроля кабеля четверочной скрутки САК-КЧС:

    Система измерения параметров кабелей связи и сигнально-блокировочных кабелей четвёрочной скрутки предназначена для измерения электрического сопротивления токопроводящих жил, емкостных параметров, рабочих и переходных затуханий, сопротивления изоляции и испытания изоляции на электрическую прочность.

    Измеряемые параметры:

    • Электрическое сопротивление токопроводящих жил;
    • Рабочая емкость в рабочей паре;
    • Ёмкость жил относительно экрана кабеля;
    • Ёмкостная связь от пары к паре (К1, К2, К3, К9-К12) и емкостная асимметрия Еa;
    • Сопротивление изоляции;
    • Переходное затухание на ближнем конце и защищенность на дальнем конце между рабочими парами на частотах синусоидальной формы;
    • Затухание в рабочих парах на частотах синусоидальной формы.

    Помимо перечисленных параметров, система тестирует кабель на наличие обрывов и замыканий жил, а также проводит поиск перепутанных (неправильно подключенных оператором) жил.
    Система также имеет в своем составе цифровой блок высоковольтных испытаний, предназначенный для испытания изоляции кабеля на электрическую прочность постоянными напряжениями от 500В до 3000В.
    Система имеет комплект подключающих устройств, позволяющий подключать кабель емкостью 52 пары одновременно с ближнего и дальнего конца, и емкостью 104 пары только с ближнего конца. В последнем случае система не производит испытаний вторичных параметров кабеля: переходного затухания на ближнем конце, защищенности на дальнем конце и затухания в рабочей паре.
    Измеренные параметры кабеля сводятся в протокол испытаний, и могут быть распечатаны на принтере, входящем в состав системы. Кроме того, все протоколы испытаний сохраняются в базе данных на жестком диске системы, и могут быть сохранены на внешний носитель. Написанное нашими специалистами программное обеспечения работает в среде операционной системы MS Windows©.

  • Комплект поставки САК-КЧС

    № Наименование Количество
    1 Система автоматизированного контроля кабеля четверочной скрутки САК-КЧС 1
