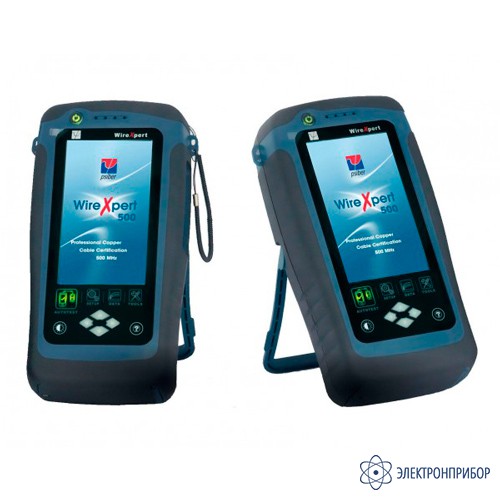

Psiber WireXpert 500 — кабельный тестер для сертификации витой пары до категории 6A (500 MHz)

Код товара: 44169
  • Является модификацией Psiber WireXpert

    • Гарантия

      12 месяцев

    • Производитель

      Softing It Networks

    • Артикул

      PS-WX500-CU

    Описание кабельного тестера для сертификации витой пары до категории 6A (500 MHz) Psiber WireXpert 500:

    Psiber WireXpert 500 - кабельный анализатор для сертификации медной СКС до категории 6A (класс EA) с частотным диапазон 500 МГц. Тестер предназначен для полноценного тестирования и сертификации медных линий СКС (Class D/E/EA и CAT 5e/6/6A). Не поддерживает работу с оптическими модулями!

    Благодаря мощному процессору, Psiber WireXpert 500 способен выполнить сложнейшие тесты за несколько секунд и выдать однозначный ответ проходит линия сертификацию или нет (Pass/Fail). Учитывая, что среда передачи данных может сильно отличаться, пользователь наверняка оценит универсальность этого устройства и возможность работы с витой парой и коаксиальным кабелем.

    В новом анализаторе также есть ряд особенностей, которые облегчат работу пользователя. Psiber WireXpert 500 может запускать «Автотест» с любого устройства, основного или удаленного, что может существенно сократить время тестирования. Также есть возможность осуществлять сертификацию стандартных патчкордов (опция), которые часто являются источником проблемы соединения.

    Особенности кабельного тестера для сертификации витой пары до категории 6A (500 MHz) Psiber WireXpert 500:

    • Сенсорные экраны на главном и удаленном модуле. Запуск теста с любого устройства;
    • Cертификация кабеля по стандартам (Class D/E/EA, CAT 5e/6/6A);
    • Автотест Cat 6A длится менее 9 секунд;
    • На 64% быстрее ближайших конкурентов;
    • Создание профессиональной документации;
    • Внутренняя память на 2000 результатов испытаний;
    • Прочный удароустойчивый корпус;
    • 8 часов работы от аккумулятора.

    Опции кабельного тестера для сертификации витой пары до категории 6A (500 MHz) Psiber WireXpert 500:

    • Тестирование патчкордов. WireXpert предлагает эффективный способ выявления и документирования состояния и производительности патчкордов. Благодаря быстрой двусторонней проверке, наборы для тестирования применяются как на производстве так и на входном контроле патчкордов непосредственно у пользователя. Для тестирования доступны патчкорды категорий: 5е,6,6А;
    • Тестирование Industrial Ethernet. С помощью дополнительного набора адаптеров (M12 adapter kit) WireXpert способен тестировать сети промышленного Ethernet с коннекторами М12. Также доступны комплекты с интерфейсом X-M12, которые позволяют работать с 10Гбит промышленным Ethernet кабелем;
    • Лабораторные испытания кабелей и компонентов. Существует возможность использования Анализатора для лабораторных испытаний. Для этого разработаны специальные универсальные адаптеры которые служат для тестирования S-параметров (параметры отраженной и падающей волн в тестируемых устройствах). Тестирование коаксиального кабеля также возможно с помощью дополнительных адаптеров.

  • Технические характеристики кабельного тестера для сертификации витой пары до категории 6A (500 MHz) Psiber WireXpert 500:

    Параметр Значение
    Диапазон измеряемых частот от 1 до 500 МГц
    Стандарты тестирования TIA -568-C.2 и TIA 1152 Category 5, 5e, 6, 6A
    ISO/IEC 11801, EN 50173 Class D, E, EA
    Точность измерений Превосходит TIA 1152 & IEC61935-1 level IIIe
    Длина линии, макс. До 500 м. (двустороннее тестирование)
    Срок службы адаптеров Канала: 10 000 подключений
    Постоянной линии: 5000 подключений
    Тестовые адаптеры RJ-45, M12
    Параметры тестирования медного кабеля Затухание линии (Вносимые потери) 0 to 70 dB, ±0.1dB
    NEXT, PSNEXT: от 0 до 85 dB, ±0.2 dB
    ACRF, PSACRF: от 0 до 85 dB, ±0.2 dB
    ACRN, PSACRN: от -25 до 85 dB, ±0.5 dB
    Возвратные потери: от 0 до 40 dB, ±0.2 dB
    Сопротивление цепи: от 0 до 40 Ohm, ±0.1 Ohm
    Длина кабеля: от 0 до 500m, ±0.5m (двустороннее тестирование)
    Общая задержка распространения от 0 до 5000 ns, ±1 ns
    Смещение задержки сигнала между парами от 0 до 5000 ns, ±1 ns
    Определение повреждений.
    Расширенная диагностика Локатор повреждений на основе временной задержки для RL и NEXT
    Подключение и интерфейсы Разъем для подключения
    RJ45 разъем для удаленного контроля
    USB интерфейс
    3,5 мм. разъем для подключения гарнитуры
    Защита по напряжению есть (от телефонного напряжения)
    Экран 5” сенсорный на обоих устройствах
    Источник питания Адаптер переменного тока 100-240V на 12V, 3A
    Съемныйперезаряжаемый Li-Ion аккумулятор (более 8 часов работы)
    Память 2000 протоколов испытаний медного кабеля
    Внешний USB накопитель
    Габариты 232 x 126 x 87 мм
    Вес 1,4 кг
    Рабочая температура от 0 до 40 ° C
    Температура хранения от -20 до 60 ° C
    Влажность от 10% до 80%
    Русскоязычный интерфейс Есть

  • Комплект поставки Psiber WireXpert 500

    № Наименование Количество
    1 Основной и удаленный модуль WireXpert 500 1
    2 Аккумуляторная Li-ion батарея 2
    3 Стилус 2
    4 Защитная крышка на экран 2
    5 Адаптер для тестирования постоянной линии  CAT 6A 2
    6 Шнур для адаптеров постоянной линии CAT 6A 2
    7 Адаптер для тестирования канала CAT 6A 2
    8 USB накопитель с инструкцией и ПО 1
    9 Гарнитура 2
    10 Зарядное устройство AC 2
    11 Шнур питания 2
    12 Кейс для переноски 1
    13 Сертификат заводской калибровки 1
