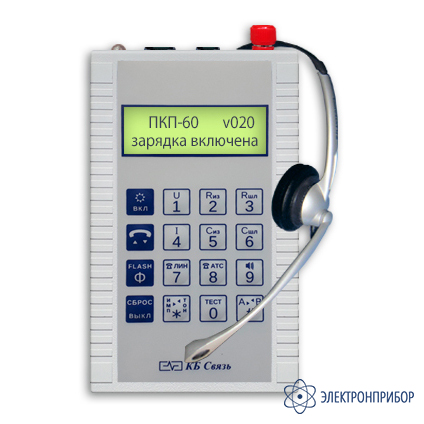

ПКП-60 — прибор кросса

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Госреестр РФ

      48737-11

    • Производитель

      Прочие

    Назначение прибора кросса ПКП-60:

    Прибор кросса ПКП-60 предназначен для измерения параметров абонентских линий, индикации их состояния, а так же для проведения работ на кроссе и вне его по ремонту и техничес-кому обслуживанию линейного и станционного оборудования.

    Мобильность прибора делает его удобным при проведении работ вне основного здания АТС, в труднодоступных, неприспособленных местах (нишах, технических этажах, колодцах, распределительных шкафах, подъездах жилых домов, и т.д.). Благодаря внутреннему источнику 60 В, прибор может быть использован как переговорное устройство с любым телефонным аппаратом. При этом за счет использования гарнитуры руки монтера остаются свободными. В приборе применена пленочная клавиатура с поверхностью устойчивой к истиранию и воздействию агрессивных сред.

    Прибор выполняет следующие операции:

    • Комбинированный тест линии.
    • Измерение постоянного (до 400 В) и переменного (до 300 В) напряжений на проводах "а" и "б".
    • Измерение сопротивления изоляции между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 1000 МОм.Дополнительно проводится анализ на короткое замыкание и определение расстояния до места аварии (КЗ на землю).
    • Измерение емкости между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 30 мкФ.Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва.
    • Измерение сопротивления шлейфа и тока абонентской линии.
    • Измерение напряжения и частоты вызывного сигнала АТС.
    • Измерение напряжения и частоты сигнала станции АТС.
    • Измерение напряжения станционной батареи АТС.
    • Вызов абонента индукторным сигналом 25 Гц, связь с абонентом.
    • Определение цифры, набранной на телефонном аппарате, подключенном к линии, в тональном или импульсном режиме. В импульсном режиме дополнительно измеряется длительность импульсов и пауз в серии.
    • Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель.
    • Подключение к линии в режиме "прослушивание" через гарнитуру.
    • Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС.
    • Вызов из линии (прозвонка проводов, связь с монтером на линии).
    • Генерация сигнала FLASH длительностью 150…1000 мс.
    • Подключение к линии в режиме "конференция".
    • Работа в режиме автоответа.
    • Все операции в линии выполняются как с обычными, так и со спаренными абонентами.

    Питание прибора кросса ПКП-60:

    Прибор питается от четырех аккумуляторов типа АА, размещенных внутри корпуса, или от сети переменного тока 220 В через адаптер 6 В/0,5 А. Адаптер одновременно является зарядным устройством для внутренних аккумуляторов. Габариты прибора - 180 х 100 х 44 мм.

  • Комплект поставки ПКП-60

    Наименование Количество
    Прибор кросса ПКП-60 1
    Аккумуляторы для установки внутрь прибора 4
    Кабель для включения в кросс 1
    Кабель для подключения к кабельной линии 1
    Сетевой адаптер (зарядное устройство) 1
    Телефонная гарнитура 1
    Сумка для переноски прибора 1
    Руководство пользователя 1
  • Дополнительная комплектация ПКП-60
