ПИКА-ИКС — измерительный комплекс автоматизации испытаний кабелей связи

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      34752-08

    • Производитель

      Прочие

    Сертификаты

    Назначение портативного измерительного комплекса автоматизации испытаний кабелей связи ПИКА-ИКС:

    Комплекс ПИКА-ИКС предназначен для:

    • оценки электрических характеристик кабелей местной связи, применяемых для цифровых систем широкополосного доступа (xDSL, ADSL);
    • паспортизации действующих абонентских телефонных линий;
    • автоматизации приемо-сдаточных испытаний симметричных кабелей связи в процессе их производства и строительства линий связи.

    Комплекс позволяет в 10-ти парном пучке измерять в автоматическом режиме следующие параметры:

    • производит поиск перепутанности, разбитости и целостности пар;
    • электрическое сопротивление токопроводящих жил;
    • омическую асимметрию в рабочей паре;
    • электрическую емкость рабочих пар жил;
    • электрическое сопротивление изоляции жил кабеля относительно экрана и других жил кабеля;
    • электрическое сопротивление изоляции между жилами в парах кабеля ;
    • переходное затухание между парами на ближнем конце кабеля;
    • защищенность между парами на дальнем конце кабеля;
    • рабочее затухание в парах;
    • имеет возможность производить измерения при отсутствии целостности экрана кабеля.
  • Технические характеристики комплекса ПИКА-ИКС:

    Измеряемый параметр Ед. измерения Диапазон измерения Пределы допускаемой погрешности Действующий стандарт и примечания
    Электрическое сопротивление токопроводящих жил Ом 4 – 1400 Относительная
    ± 0,2 %
    ГОСТ 7229-76
    Асимметрия жил в рабочей паре Ом
    %
    0 – 20
    0 – 10
    Относительная
    ± 0,2 %
    ГОСТ 7229-76
    Рабочая ёмкость в рабочей паре нФ 2 – 500 Относительная
    ±0,5
    ГОСТ 27893-88
    Сопротивление изоляции ГОм 0.004 – 200 Относительная
    ± 10 %
    ГОСТ 3345-76
    Переходное затухание на ближнем конце Ао и защищённость на дальнем конце Аз кабеля между рабочими парами на фиксированной частоте синусоидальной формы 1000 Гц (кроме Аз) и на любой частоте в диапазоне 40-1024 кГц с дискретностью установки 8 кГц для Ао и 40 – 2048 кГц с шагом 16кГц для Аз. дБ 40 – 90 Абсолютная
    ± 1 дБ
    ГОСТ 27893-88
    Затухание в рабочих парах a на фиксированной частоте синусоидальной формы 1000 Гц и на любой частоте в диапазоне 40-1024 кГц с дискретностью установки 8 кГц дБ 0 – 50 Абсолютная
    ± 0,5 дБ
    ГОСТ 27893-88

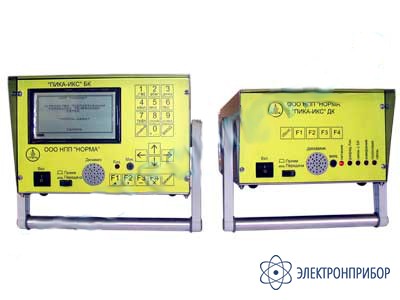

    Портативный комплекс состоит из 2-х блоков:

    • блок ближнего конца – ПИКА-ИКС БК
    • блок дальнего конца – ПИКА-ИКС ДК

    Габаритные размеры ПИКА-ИКС БК – 240х150х370 мм, масса – 5,2 кг.

    Габаритные размеры ПИКА-ИКС ДК – 210х130х370 мм, масса – 3,5 кг.

    Блок ПИКА-ИКС БК является ведущим и содержит:

    • на передней лицевой панели двадцать одну кнопку для ввода цифровой, буквенной и режимной информации, ЖКИ-индикатор (240х128), микрофон, динамик, кнопку Прием-передача и тумблер питания;
    • на задней панели выходной разъем коммутатора измеряемых пар и разъем порта RS-232 для программирования комплекса и трансляции накопленной базы измерений в персональный компьютер;
    • внутри блока расположены узлы микропроцессорного управления, измерения всех параметров, схему автономного питания и устройство речевой и цифровой связи между блоками.

    Блок ПИКА-ИКС ДК содержит:

    • на лицевой панели ряд светодиодных индикаторов режимов работы, микрофон, динамик, кнопку Прием-передача и тумблер питания;
    • на задней панели выходной разъем автоматического коммутатора цепей испытываемого 10-ти парного кабеля;
    • внутри содержит устройство речевой и цифровой связи, второй генератор параметров влияния и схему автономного питания блока.

    Блоки ПИКА-ИКС БК и ПИКА-ИКС ДК своими 10-ти парными подключающими устройствами подключаются к 10-ти парному пучку испытываемого кабеля соответственно к его ближнему и дальнему концу. На действующей линии Последней мили они подключаются соответственно к плинтам распределительной коробки (РК) и распределительного шкафа или кросса АТС.

    Портативный комплекс имеет два режима работы:

    Ручной режим – предназначенный в основном для метрологической поверки и диагностики неисправностей;
    Автоматический режим – предназначенный для автоматического измерения заданных электрических параметров во всех парах и во всех их комбинациях на 10-ти парном испытываемом кабеле, при минимальном участии операторов.

    Автономное питание комплекса обеспечивается от встроенных аккумуляторов. Среднее время непрерывной работы без подзарядки аккумуляторов в режиме измерений – 10 часов, а в режиме ожидания – 125 часов.

    Запоминающее устройство комплекса позволяет сохранять результаты измерений как минимум по 50-ти испытываемым кабелям. Речевая и цифровая связь между блоками ПИКА-ИКС БК и ПИКА-ИКС ДК производится по одной автоматически выбранной паре испытываемого кабеля.

    Машинное время испытания одного 10-ти парного кабеля по полной программе, включая измерение сопротивления изоляции, максимальных значений рабочего затухания и минимальных значений параметров влияния в диапазоне частот 40-2048 кГц, не превышает 15-ти минут.
