NetXpert1400
NetXpert 1400 — измеритель скорости Ethernet до 1Gbit/s, BERT, SNR и задержки
Код товара: 51491-
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
PS-PS_NX1400
Описание измерителя скорости Ethernet до 1Gbit/s, BERT, SNR и задержки NetXpert 1400:

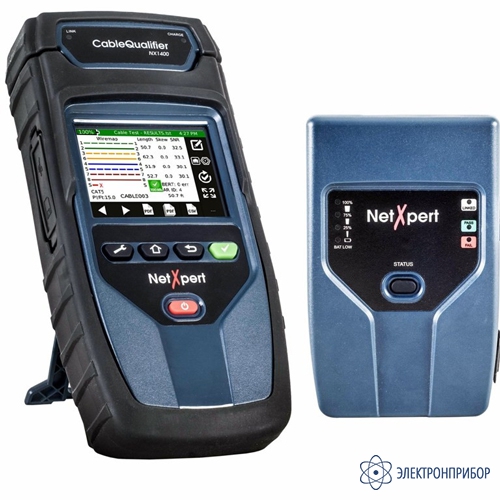

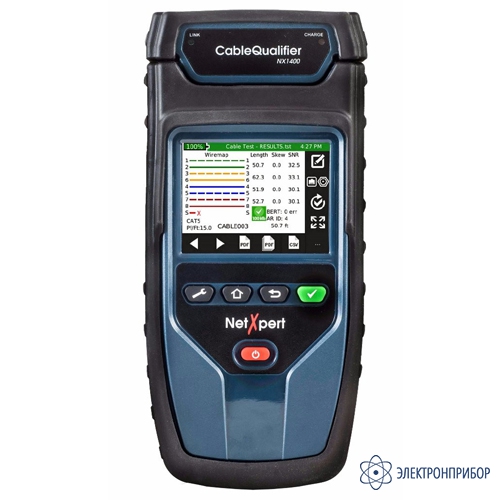

Измеритель скорости Ethernet до 1Gbit/s, BERT, SNR и задержки NetXpert 1400 – тестер для подтверждения скорости Ethernet до 1G и тестирования сети. Прибор способен оценить какую скорость Ethernet будет поддерживать линия (витая пара). То есть, он может провести квалификацию ("сертификацию") скорости Ethernet до 1 Гбит/с вне зависимости от категории компонентов, которые содержит СКС и ее длины. Тестер может измерить длину линии, расстояние до обрыва, отобразить цветную схему разводки проводников найти повреждения кабеля. Также NetXpert 1400 имеет ряд сетевых возможностей: отображение скорости порта 10/100/1000, тестирование PoE с имитацией реальной нагрузки согласно IEEE 802.3af/at, поддержка протоколов IPV4 и IPV6, обнаружение виртуальных сетей VLAN, отправка Ping запросов, подача сигнала для зажигания светодиода порта коммутатора, DHCP клиент, поддержка протоколов CDP / LLDP / NDP и определение маршрутов следования данных (Traceroute). Прибор может быстро протестировать и задокументировать возможность кабельной линии поддерживать скорость 1G Ethernet согласно стандарта IEEE 802.3ab. Этот инструмент является более дешевой альтернативой сертифицирующим анализаторам.
Параметры измеряемые для квалификации линии:
- Проверка битовых ошибок BERT (Bit-Error-Rate-Test);
- Задержка распространения сигнала по разным парам;
- Отношение сигнал-шум (SNR).
Возможности тестирования кабеля:
- Квалификация скорости Ethernet до 1 Гбит/с;
- Измерение длины кабеля (рефлектометр, TDR);
- Измерение расстояния до обрыва кабеля или пары;
- Измерение расстояния до короткого замыкания;
- Цветная схема распиновки коннектора RJ45;
- Подтверждение целостности линии;
- Отображение перепутанных или расщепленных пар;
- Тональный генератор для отбора кабеля;

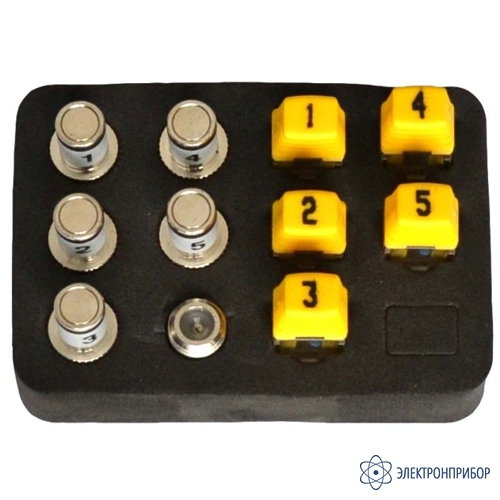

- Поддержка 20-ти идентификаторов RJ-45 и Coax;
- Поддержка 8-ми идентификаторов схемы обжима;
- Поддержка активного удаленного блока для квалификации.
Возможности тестирования сети:
- Обнаружение подключения к активной линии;
- Отображение типа сервиса 10/100/1000 base-T (duplex/half duplex);
- Тестирование PoE с имитацией реальной нагрузки (IEEE 802.3af/at);
- Поддержка протоколов IPV4 и IPV6;
- Обнаружение виртуальных сетей VLAN;
- Ping на URL, одиночный IP или список адресов (до 10 одновременно);
- Подача сигнала для зажигания светодиода порта коммутатора;
- DHCP Клиент – автоматическое присвоение IP адреса;
- Поддержка протоколов CDP / LLDP / NDP;
- Traceroute – определение маршрутов следования данных.
Отчеты о квалификации линии:
- Запись отчетов в память прибора;
- Передача данных на ПК через SD карту или USB;
- Отчеты в формате PDF или CSV;
- Отображение всех данных на одной странице;
- Не требует специализированного ПО.
-
-
Технические характеристики измерителя скорости Ethernet до 1Gbit/s, BERT, SNR и задержки NetXpert 1400:
Параметр Значение Измерения параметров кабеля Технология измерений Рефлектометрия (TDR) Измерение длины кабеля до 457 м ± (5%+0,3 м) Тестирование кабеля с удаленным идентификатором до 305 м Обнаружение расщепленных пар от 1 до 305 м Измерение расстояния до повреждения от 0 до 200 м Поддержка удаленных идентификаторов с определением схемы разводки и номера 8 (RJ 45) Поддержка удаленных идентификаторов с определения номера 20 (RJ 45 или Coax) Power over Ethernet Тестирование PoE по стандарту IEEE 802.3af и IEEE 802.3at (PoE Plus, (более 24 Вт) Тесты для классов и нагрузок кабельных линий до 25,5 Вт (в классе 4 Определяет режим A / B) Active Ethernet Индикация сетевой активности 10/100/1000 Base-T (half/full duplex) Защита по напряжению RJ порт - 66 VDC или 55 VAC, F-connector - 50 VDC или VAC Общие характеристики Сохранение результатов 250 отчетов тестирования Тональный генератор Частота тона: 730 Гц или 1440 Гц Языки English, French, German Батарея Li-Ion Аккумулятор 7,2 VDC, 5500 мА/ч Время работы от батарей 32 ч, с гигабитными сетями - 16 ч, в режиме ожидания - 55 ч Высота работы до 3048 м над уровнем моря Температура работы от 0 до 50 °C Температура хранения от -30 до +60 °C Влажность от 10% до 90%, без конденсации Ударопрочность Высокопрочный PC/ABS пластик выдерживает падение с высоты 1,2 м Экран Цветной сенсорный 3,5” Безопасность CE Габариты 60 x 100 x 230 мм Вес 508 г с (батареями) -

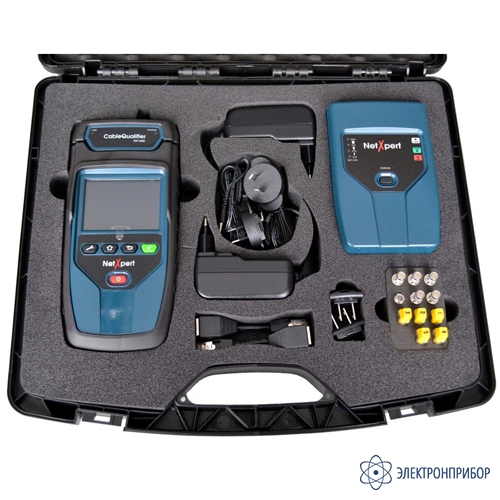

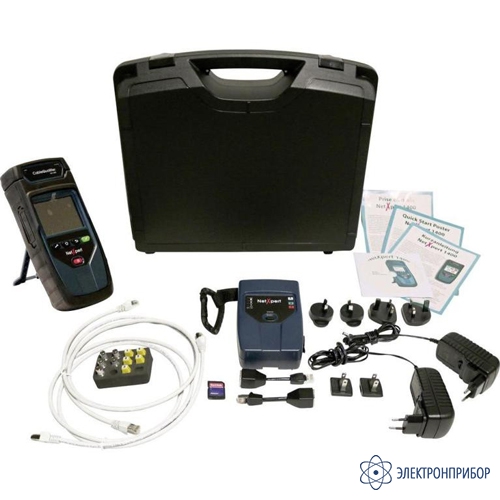

Комплект поставки NetXpert 1400

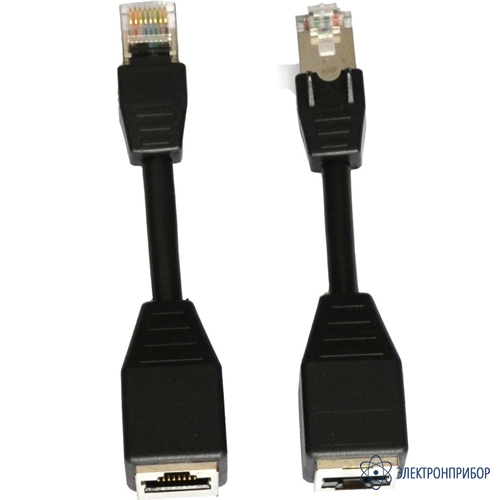

№ Наименование Количество 1 Тестер NetXpert 1400 1 2 Активный удаленный блок (ответная часть) 1 3 Аккумуляторы 1 4 SD-карта 4 Гб 1 5 Micro USB кабель 1 6 Номерные удаленные идентификаторы RJ-45 (№ 1-5) 5 7 Номерные удаленные идентификаторы Coax (№ 1-5) 5 8 Патч-корд RJ-45 2 9 Вспомогательный кабель RJ-45 2 10 Ремешок 1 11 Сумка для транспортировки 1 -
