ЛПМ-1280 — линейный прибор монтера

Сохранить в PDF Распечатать
  • Назначение линейного прибора монтера ЛПМ-1280

    ЛПМ-1280 разработан для облегчения и повышения эффективности работы Монтера связи при обслуживании, поиске и устранении неисправностей линейного и станционного оборудования с использованием современных средств удаленного управления.

    Основные функции линейного прибора монтера ЛПМ-1280

    1. Измерение первичных параметров (U,R,C) проводов кабельных линий связи и напряжения питающего моста абонентского комплекта АТС
    2. Вариативная генерация в линию тональных сигналов для трассоискателя
    3. Прием команд от удаленного пользователя на управление измерителем и генератором трассоискателя по каналам Ethernet, GSM, от телефонов проводной сети связи общего пользования
    4. Сбор хранение и передача результатов измерений удаленному пользователю по каналам Ethernet, GSM, на телефоны проводной сети связи общего пользования

    Краткое описание линейного прибора монтера ЛПМ-1280

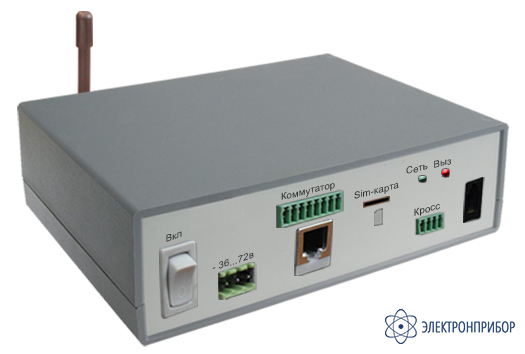

    Линейный прибор монтера ЛПМ-1280 устанавливается на кроссе, подключается через 10-ти парный коммутатор, идущий в комплекте, к 10-ти линиям (ЛПМ-1280 может быть подключен к максимальному количеству 2-х проводных линий числом до 1280 шт). После подключения ЛПМ-1280 к линиям, Монтер получает возможность благодаря встроенным в него:
    - модулю «Ethernet»,
    - модулю «GSM»,
    - соединительной линии подключаемой к абонентскому комплекту местной АТС,
    удаленно производить управление им и получать от него результаты измерений параметров линии.

    Монтер, находясь в зоне поиска места залегания кабеля, может например, со своего или служебного мобильного телефона заказывать:
    - различные схемы подключения генератора трассоискателя к искомой линии,
    - частоты генератора,
    - одно или двух тональный режим работы генератора,
    - длительность посылки и пауз частот генератора.

    После нахождения места повреждения и проведения ремонтных работ Монтер может удаленно так же с мобильного телефона произвести измерение параметров всех подключенных линий. Результаты измерений или отчеты о выполненных командах проговариваются встроенным в ЛПМ-1280 автоинформатором в мобильный телефон Монтера в виде полноценного голосового сообщения - например: «сопротивление изоляции между жилами «a» и землей четыреста двадцать мегаом» или «емкость утечки между жилами «a» и «b» 10 микрофарад». В дополнение ЛПМ-1280 передает сообщение, подводящее итог измерения - например “ ... норма” или “... пониженное сопротивление изоляции” и т.п. Результат измерения автоинформатор передает циклически.

    Если Монтеру некомфортно проводить измерения с места проведения работ, то диагностику отремонтированного кабеля может произвести его коллега или диспетчер или руководитель со своего ПК подключившись к ЛПМ-1280 по сети «Ethernet» и задав диагностику линий от номера начального до номера конечного. Отмечаем что диагностика кабеля с помощью сервисной программы (которая идет в комплекте бесплатно) установленной на ПК не требует от оператора практически никаких ресурсов и может производиться любым работником в фоновом режиме без отрыва от своих непосредственных обязанностей. Получив результаты тестирования удаленный оператор может передать их Монтеру.

    Местное управление прибором ЛПМ-1280 производится

    • С телефонного аппарата путем набора тональным способом кодов управления.
    • С персонального компьютера, подключенного к сетевому разъему "Прибора".
    • С персонального компьютера, подключенного к "Прибору" по USB-интерфейсу.

    Удаленное управление прибором ЛПМ-1280 производится

    • С мобильного телефона путем набора тональным способом кодов управления.
    • С любого телефона, имеющего подключение к телефонной сети общего пользования (ТФОП), с возможностью набора цифр тональным способом.
    • С удаленного компьютера, подключенного к сети Ethernet. Программное обеспечение удаленного оператора позволяет управлять множеством "Приборов", установленных на различных кроссах.

    Защита от несанкционированного доступа

    Для управления прибором ЛПМ-1280 может использоваться режим ввода пароля для исключения несанкционированного доступа к его возможностям.

    «Голосовое меню» ЛПМ-1280

    Автоинформатор ЛПМ-1280 предлагает оператору «Голосовое меню» – памятку, перечисляя возможные коды для набора в каждом конкретном режиме. «Голосовое меню» позволяет пользователю обходиться без руководства или памятки.

  • Технические характеристики измерителя первичных параметров ЛПМ-1280

    Параметр Значение
    Переменное напряжение на линейных проводах 0…300В
    Постоянное напряжение на линейных проводах -400…+400В
    Сопротивление изоляции линейных проводов “а” и “b” между собой, а также между каждым проводом и землей 0…500МОм
    Емкость утечки линейных проводов “а” и “b” между собой, а также между каждым проводом и землей 1нФ…15мкФ

    Технические характеристики генератора трассоискателя ЛПМ-1280

    Параметр Значение
    Переменное напряжение на линейных проводах 0…300В
    Генерация в линию сигналов для трассоискателя в диапазоне от 100 до 5000 Гц с шагом 1Гц
    Выходная мощность генератора на нагрузке 600 Ом не менее 2 Вт
    Подключение генератора сигнала трассоискателя к жилам пар различные комбинации по выбору пользователя
    Регулировка длительности посылки и паузы есть
    Выбор режима одно тональный или двух тональный

    Общие технические характеристики ЛПМ-1280

    Параметр Значение
    Электропитание от источника постоянного тока, В -36÷72В или от сети 230В/50Гц через сетевой адаптер (сетевой адаптер поставляется опционально)
    Потребляемая мощность не более 10Вт
    Вес не более 2 кг
    Габариты 230х65х165 мм

    Возможности программного обеспечения к ПК для удаленной работы с ЛПМ-1280

    • Удаленная работа с неограниченным количеством «ЛПМ».
    • Комплексный тест одной 2-х проводной линии или группы линий от номера начального до номера конечного – например, от №0 до №1279. Объем комплексного теста формируется пользователем.
    • Фиксация результатов измерения на экране с автоматическим сохранением на жестком диске.
    • Вывод результатов измерений на экран монитора в виде редактируемой таблицы.
    • Выборка записей по заданному параметру.
    • Автоматический анализ параметров линии на предмет пригодности к эксплуатации на основе редактируемой пользователем таблицы эталонов.
    • Хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов и файлов Excel

    Экономические задачи, решаемые при помощи ЛПМ-1280

    • Повышение производительности труда электромонтеров связи
    • Снижение эксплуатационных затрат при проведении ремонтных работ на линиях связи
    • Снижение физической нагрузки на электромонтера
    • Упорядочивание алгоритма работы электромонтеров
    • Протоколирование и архивирование результатов тестирования, профилактика неисправностей за счет массовой автоматической диагностики и выявления слабых мест в линиях связи
    • Повышение престижа профессии «Монтер связи»
  • Комплект поставки ЛПМ-1280

    Наименование Количество
    1. Линейный прибор монтера ЛПМ-1280 1
    2. Комплект проводов 1
    3. Руководство пользователя 1
    4. Коммутатор 1
