ЛИК — линейный испытательный комплекс

Сохранить в PDF Распечатать
  • Назначение линейного испытательного комплекса "ЛИК":

    удаленное или местное тестирование линий связи в ручном или автоматическом режимах (с последовательным или выборочным подключением к одной из линий) и передачей данных о результатах тестирования на удаленное рабочее место оператора по GSM или Ethernet каналам.

    Область применения линейного испытательного комплекса "ЛИК":

    удаленные, труднодоступные, не обслуживаемые объекты связи, объекты связи требующие автоматизации процесов измерения.

    Плюсы эксплуатации "ЛИК":

    • протоколирование и архивирование результатов тестирования;
    • экономия времени и трудозатрат
    • профилактика неисправностей за счет массовой автоматической диагностики и выявления слабых мест в линиях связи;
    • экономия расходов на транспорт обеспечивающий доставку специалистов к месту повреждения;
    • оптимизация рабочего времени обслуживающего персонала.

    Состав линейного испытательного комплекса "ЛИК":

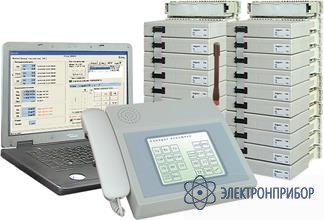

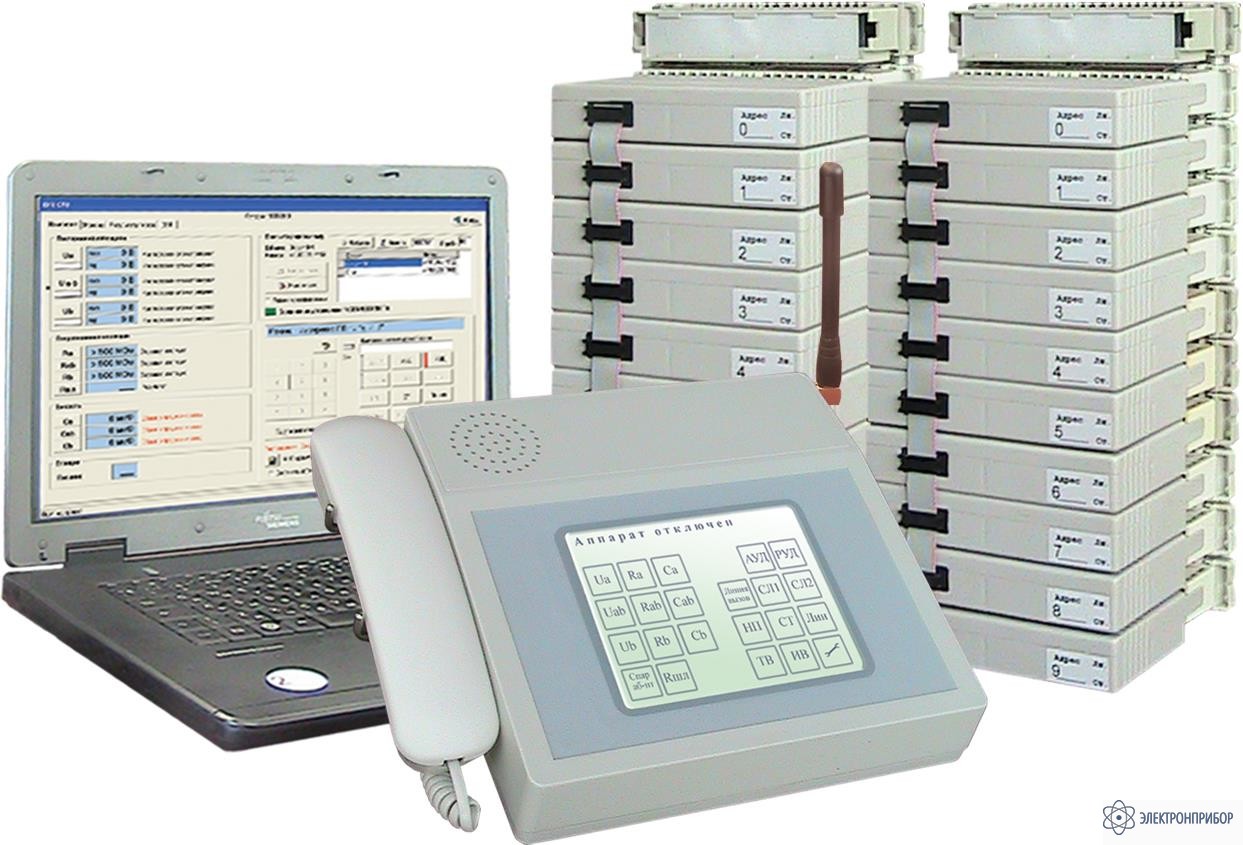

    1. Десятипарные коммутаторы, которые устанавливаются в плинты существующего или вновь монтируемого кросса в количестве соответствующем номерной емкости кросса деленное на 10 (если кросс на 1000 линий, то десятипарных модулей необходимо 100 шт). Каждый коммутатор обеспечивает подключение "Пульта" к любой из десяти двухпроводных линий плинта в станционную или в линейную стороны.

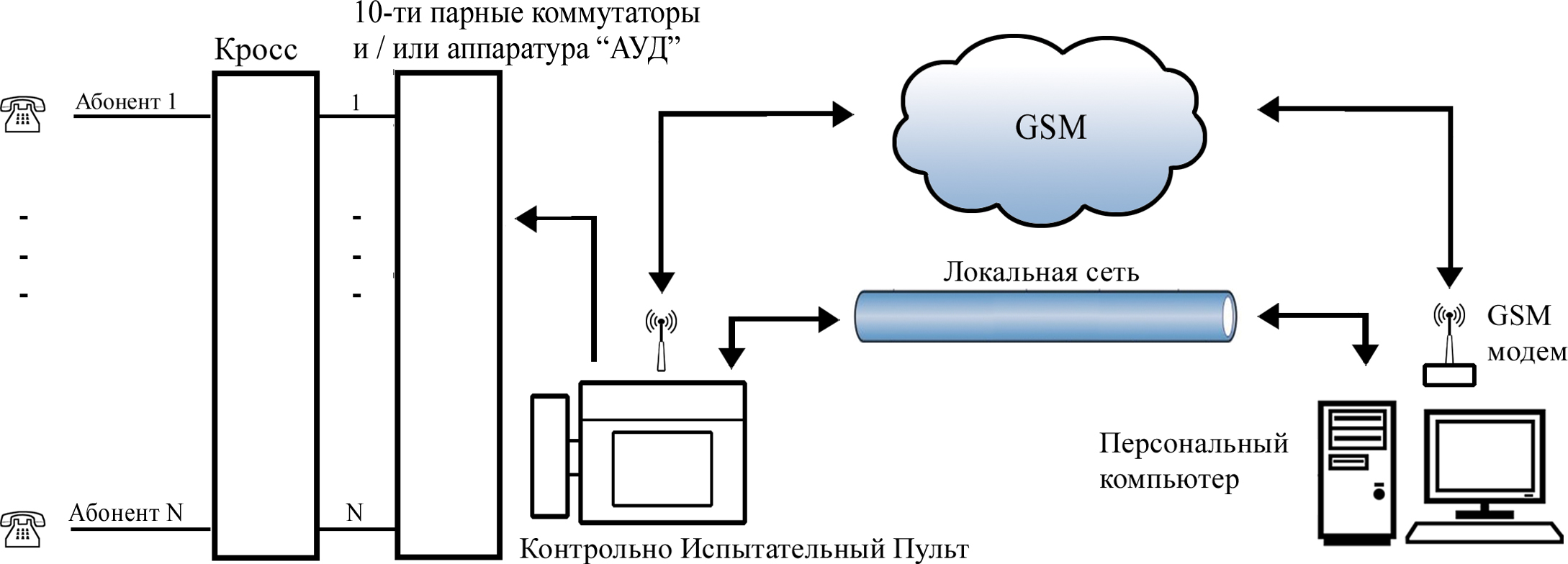

    2. Контрольно Испытательный Пульт оснащенный встроенным GSM модемом для передачи данных по радиоканалу и / или сетевой платой для передачи данных по локальной сети Ethernet удаленному оператору.
    3. Рабочее место удаленного оператора оснащенное компьютером с установленным на нем программным обеспечением. При связи по радиоканалу в комплекте поставляется GSM модем, при связи Ethernet каналу компьютер должен быть оснащен сетевой картой.

    “АУД” - для удаленного тестирования линий подключенных к АТС координатного типа имеющих в своем составе оборудование “АУД”, пульт оснащается платой для подключения 4-х АУД.

    Описание линейного испытательного комплекса "ЛИК":

    Измеряемые параметры:

    • переменное напряжение на проводах линии (0…300В).
    • постоянное напряжение на проводах линии (-400…+400В).
    • сопротивление изоляции линейных проводов “а” и “b” между собой, а также между каждым проводом и землей (0…500МОм).
    • емкость утечки линейных проводов “а” и “b” между собой, а также между каждым проводом и землей (1нФ…15мкФ).
    • омическое сопротивление шлейфа абонентской линии (0…20кОм).
    • напряжение питающего моста со станционной стороны.
    • количество импульсов при наборе номера, длительность импульсов и пауз в серии (в режиме местного управления).

    Основные функции:

    • посылка вызова абоненту индукторным сигналом 25Гц.
    • посылка вызова абоненту периодическим, тональным сигналом 1000Гц (для вызова абонента не положившего микротелефонную трубку на рычажный переключатель телефонного аппарата).
    • определение цифры, набранной на телефонном аппарате, подключенном к испытуемой абонентской линии, в тональном и импульсном режимах (в режиме местного управления).
    • связь с монтером на линии по двум или одному из исправных линейных проводов «пары» (в режиме местного управления).
    • подключение к линии в режимах “прослушивание” или “конференция” (в режиме местного управления).
    • оперативная связь по двум служебным линиям, подключенным к пульту (в режиме местного управления).
    • визуальный и акустический контроль вызова со станционной стороны (в режиме местного управления).
    • визуальный и акустический контроль занятия линии от абонента (в режиме местного управления).
    • визуальный и акустический контроль вызова от служебных линий (в режиме местного управления).
    • набор номера в сторону АТС (работа в режиме телефонного аппарата).
    • работа со спаренными абонентами.

    Пользовательские настройки:

    • регулировка громкости телефона микротелефонной трубки (в режиме местного управления).
    • регулировка чувствительности микрофона микротелефонной трубки (в режиме местного управления).
    • регулировка громкости акустического сигнала вызова со стороны абонента, станции или служебных линий (в режиме местного управления).
    • установка и регулировка пороговых значений измеряемых параметров, по которым на дисплей выводятся фразы характеризующие состояние линии (в режиме местного управления).

    Возможности программного обеспечения к ПК для связи с удаленным пультом:

    • связь в режиме “управления и передачи данных” с одним и более удаленных объектов.
    • комплексный тест одной 2-х проводной линии или группы линий от номера начального до номера конечного.
    • объем комплексного теста формируется пользователем.
    • фиксация результатов измерения на экране с автоматическим сохранением на жестком диске.
    • отображение состояния и режимов работы пульта.
    • вывод результатов измерений на экран монитора в виде редактируемой таблицы.
    • автоматический анализ параметров линии на предмет пригодности к эксплуатации на основе редактируемой пользователем таблицы эталонов.
    • хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов и файлов Excel.
