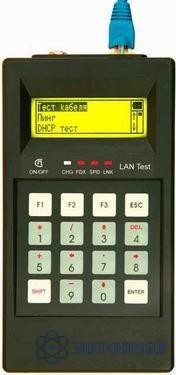

LAN Test — анализатор ETHERNET 10/100

Сохранить в PDF Распечатать
  • Назначение анализатора ETHERNET 10/100 LAN Test

    Универсальный тестер поиска неисправности в ЛВС LAN Test предназначен для проведения в полевых и стационарных условиях проверки состояния кабелей связи ЛВС, проверки соединения до указанного хоста посылкой ICMP пакетов, теста на работоспособность DHCP сервера, а также серверов, работающих по протоколу TCP.

    Особнности анализатора ETHERNET 10/100 LAN Test

    • Пинг удаленных хостов
      • настройка параметров: IP адрес, маска подсети, шлюз, размер посылки, количество посылок, таймаут
      • поддержка ICMPv6 для IPv6
    • DHCP + тест DHCP сервера
    • Рефлектометр
      • проверка целостности жил в кабеле
      • проверка правильности обжимки
      • определение характера повреждения: обрыв, замыкание
      • определение длины кабеля или расстояния до повреждения
    • Измерение по TIA/EIA TSB-67
      • погонное затухание (Attenuatin)
      • переходное затухание (NEXT)
      • уровень шума (NISE)
      • сопротивление
    • Мониторинг активности сети
      • мониторинг трафика
      • вывод статистики по протоколам: ARP, IGMP, ICMP, TCP, UDP и др.
      • статистика по IP, MAC
      • тест доступности сервера (FTP, HTTP, SSH и др.)
    • Удобство использования
      • графический экран
      • связь с ПК, возможность обновления
      • псевдонимы для IP адресов
      • встроенное зарядное устройство
      • время непрерывной работы до 12 часов
      • связь с компьютером через Ethernet сеть
      • обновление микропрограммы
    • Специальные функции:
  • Технические характеристики анализатора ETHERNET 10/100 LAN Test

    Параметр Значение
    Пинг тест
    Размер данных ICMP пакета, байт 32 ÷ 1024
    Таймаут, сек 1 ÷ 5
    Количество посылок 1 ÷ 254
    DHCP тест
    Таймаут, сек 5 ÷ 60
    Количество посылок 1 ÷ 3
    Рефлектометр
    Диапазоны измеряемых расстояний при коэффициенте укорочения 1,4 350 м
    Частотный диапазон 100 кГц ÷ 100 МГц
    Длительность измерения 6 с
    Выходное сопротивление 100 ± 2 Ом
    Коэффициент укорочения 1,0 ÷ 2,0
    Измерения по TIA/EIA TSB-67
    Частотный диапазон 100 кГц ÷ 200 МГц
    Затухание до 60 дБ
    Широкополосный шум до –60 дБ
    Сопротивление 0 ÷ 500 Ом
  • Комплект поставки LAN Test

    Наименование Количество
    Анализатор ETHERNET 10/100 LAN Test 1
    Зарядно-питающее устройство 1
    Патч-корд RJ45 1
    Техническое описание и инструкция по эксплуатации 1
    Сумка для переноски 1
    Аккумулятор 4
    Оконечник кабеля 1
