Greenlee Sidekick Plus — анализатор DSL

Сохранить в PDF Распечатать

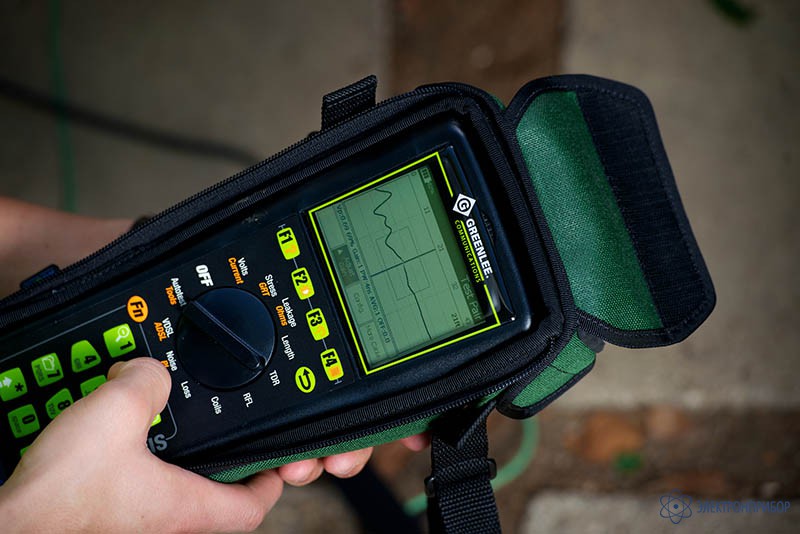

  • Описание анализатора DSL Greenlee Sidekick Plus:

    Greenlee Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

    Высококачественное исполнение и оптимальноподобранные функциональные возможности, делают Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

    Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Greenlee Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

    Функции анализатор DSL Greenlee Sidekick Plus:

    • Постоянного и переменного напряжения в линии;
    • Тока шлейфа между АВ, АС, ВС;
    • Сопротивления изоляции и сопротивления шлейфа;
    • Емкость АВ, АС, ВС
    • Сопротивления заземления;
    • Затухания сигнала;
    • Уровня наведенных шумов;
    • Спектра сигнала и шума;
    • Анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц;
    • Анализирует импульсные шумы в частотном диапазоне до 30 МГц;
    • Оценивает длину кабеля, используя погонное значение емкости.

    Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:

    • Автоматическое тестирование параметров нажатием одной кнопки;
    • Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test);
    • Счетчик Пупиновских катушек;
    • Импульсный рефлектометр для локализации:
      • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей;
      • Плохого контакта в муфте;
      • Обрыва жилы или пары;
      • Параллельного отвода;
      • Пупиновской катушки;
      • Замокшего участка в кабеле;
      • Плавающих повреждений (кратковременного замыкания или пропадания контакта);
    • Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Крометого, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента;
    • Кабельный мост. Удобный инструмент для диагностики:
      • Высокоомных и низкоомных замыканий между жилами кабеля и на землю;
      • Обрыва пары, жилы или оболочки;
      • Повышенного контакта в муфте.

    Сервисные функции анализатор DSL Greenlee Sidekick Plus:

    • Tone (генератор);
    • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plusможет быть использован индуктивный щуп);
    • Генератор опорного сигнала для измерения затухания  +14 до –20 dBm; 200 Гц до  20 кГц (с опцией расширения диапазона частот 20Гц -  4,4МГц);
    • Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:
      • Текущая скорость соединения;
      • Максимальная скорость соединения;
      • Пропускная способность;
      • Соотношение «сигнал/шум»;
      • Мощность сигнала;
      • Затухание сигнала;
      • Задержка сигнала;
      • Отображение ошибок и сигналов тревоги
      • Построение графика соотношения бит/тон, сигнал/шум;
      • Проведение тестирования высокого уровня (Ping, трассировка маршрутаHTTP и FTP).
    • Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля;
    • Справочник кабелей;
    • Телефонная книга;
    • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
    • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
    • Предоставление результатов измерений в аналоговом и цифровом виде;
    • Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС);
    • Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.
  • Технические характеристики анализатор DSL Greenlee Sidekick Plus:

    Параметр Greenlee Sidekick Plus 1155-5003 Greenlee SIDEKICK PLUS CE 1155-5005 (Impulse Noise, Step OTDR) Greenlee Sidekick Plus 1155-5009 (Impulse Noise, Step TDR, Wideband) Greenlee Sidekick Plus 1155-5010 (Impulse Noise, Step TDR, Wideband, VDSL/ADSL) Greenlee Sidekick Plus 1155-5012 (Impulse Noise, Step TDR, Wideband, bonding VDSL/ADSL)
    ПЕРВИЧНЫЕ ПАРАМЕТРЫ
    Постоянное напряжение
    Диапазон 0-300 В
    Разрешение 0-10В = 001В; 10-300В =0,1В
    Погрешность ±3%
    Переменное напряжение
    Диапазон 0-250 В
    Разрешение 0-10В = 001В; 10-250В =0,1В
    Погрешность ±3%
    Частотный диапазон 40Гц-70Гц
    Стресс тест
    Диапазон 0 - 82 dBrnC*
    Разрешение 0.1 dBrnC*
    Погрешность ±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC *
    Сопротивление изоляции
    Диапазон 0 – 999 МОм
    Разрешение 1кОм-1МОм=1кОм; 1МОм-10МОм = 10кОм; 10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм
    Погрешность ±3%
    Сопротивление шлейфа
    Диапазон 0 - 100МОм
    Разрешение 0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом
    Погрешность ±3%
    Сопротивление заземления
    Диапазон 0 – 250 Ом
    Ток шлейфа
    Диапазон 0-110 мА
    Разрешение 0-10мА = 001мА; 10-100мА =0,1мА; ˃100мА=1мА
    Погрешность ±2%
    Определение длины линии по емкости
    Диапазон 0 - 30 км
    Разрешение 0-30м =0,3м; 30м-6км =4м; 6км -30км=4м
    Погрешность 0-30м =5%; 30м-6км =4%; 6км -30км=10%
    Продольный дисбаланс
    Диапазон +100дБ до +20дБ
    Счетчик Пупиновских катушек
    Диапазон До 5-ти
    Параметр Greenlee Sidekick Plus 1155-5003 Greenlee SIDEKICK PLUS CE 1155-5005 (Impulse Noise, Step OTDR) Greenlee Sidekick Plus 1155-5009 (Impulse Noise, Step TDR, Wideband) Greenlee Sidekick Plus 1155-5010 (Impulse Noise, Step TDR, Wideband, VDSL/ADSL) Greenlee Sidekick Plus 1155-5012 (Impulse Noise, Step TDR, Wideband, bonding VDSL/ADSL)
    ВТОРИЧНЫЕ ПАРАМЕТРЫ
    Суммарные шумы (Circuit Noise)
    Диапазон 0 – 90 dBrnC *
    Разрешение 0.1 dBrnC *
    Погрешность ±2 dBrnC *
    Частота 300Гц – 4кГц 300Гц – 35МГц
    (диапазоны: 300Гц – 3кГц; До 50 кГц; До 245кГц; До 1.1МГц; До 8.8МГц; До 17.7МГц; До 35МГц)
    Продольный шум
    Диапазон частот 300Гц – 1.1МГц (Диапазоны: 300Гц – 3кГц; До 1.1МГц) 300Гц  -4.4МГц (диапазоны: 300Гц – 3кГц; До 1.1МГц; До 4.4МГц)
    Анализатор спектра
    Диапазон частот До 4 кГц До 30 МГц
    Влияние сетей электропитания
    Диапазон 30 – 110 dBrnC *
    Разрешение 0.1 dBrnC *
    Погрешность ±2 dBrnC *
    Частота До 4 кГц
    Суммарные потери
    Диапазон От +3 до –70 дБ
    Частота 1004 Гц До 4,4 МГц
    Разрешение 0.1 дБ
    Погрешность ±0.5 дБ
    Тональный сигнал для трассировки
    Диапазон частот 500 – 3500 Гц
    Эталонный сигнал для измерения затухания
    Диапазон частот 200 Гц до 20 кГц 200 Гц–4,4 МГц
    Уровень От 14 до –20 dBm
    Импульсные шумы
    Фильтры в диапазонах частот нет C (700 – 3000 Гц); E (1 – 50 кГц); F (5 – 245 кГц); G (20 – 1100 кГц); V (до 30 МГц)
    Предустановка допустимых порогов -65 дБм до +5 дБм
    Нагрузка 100 Ω, 135 Ω, 120 Ω
    Время измерения 1 мин – 24 часа
    Стандарт ANSI/IEEE 743
    Параметр Greenlee Sidekick Plus 1155-5003 Greenlee SIDEKICK PLUS CE 1155-5005 (Impulse Noise, Step OTDR) Greenlee Sidekick Plus 1155-5009 (Impulse Noise, Step TDR, Wideband) Greenlee Sidekick Plus 1155-5010 (Impulse Noise, Step TDR, Wideband, VDSL/ADSL) Greenlee Sidekick Plus 1155-5012 (Impulse Noise, Step TDR, Wideband, bonding VDSL/ADSL)
    ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ
    Импульсный рефлектометр
    Диапазон До 10км
    Шаговый рефлектометр
    Значение 0 - 500 м
    Кабельный мост
    Диапазон 0-60 км
    Локализация повреждений До 2 Мом
    Обнаружение повреждений 0 – 19.99 Мом
    Ток утечки 73 – 730 мкА
    Погрешность ±0.5% +1
    ИЗМЕРЕНИЕ ПАРАМЕТРОВ DSL КАНАЛА
    ADSL/VDSL Нет Текущая скорость
    Макс скорость
    Пропускная способность
    Соотношение «сигнал/шум»
    Мощность сигнала
    Затухание сигнала
    Задержка сигнала
    Отображение ошибок и сигналов тревоги
    График  бит/тон, сигнал/шум
    Ping
    трассировка маршрута HTTP и FTP)
    ОБЩИЕ ПАРАМЕТРЫ
    Разрешение дисплея 320 x 240
    Рускоязычное меню Есть
    Память 400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки
    Порт для связи с ПК USB
    Допустимая влажность воздуха окружающей среды До 80% без конденсации
    Диапазон рабочих температуп От -18 до +50◦С
    Питание 3 Li-ion аккумулятора
    Альтернативное питание 6АА батареек
    Время работы от батареи 8 часов
    Габариты 279 x 121 x 76 мм
    Вес 1,4 кг

    *dBrnC (dB ratio/noise C) где:
    (дБ) - логарифмическая единица уровней, затуханий и усилений;
    Ratio – соотношение;
    Noise –шум;
    C – тип фильтра (700 - 3000 Гц);
    легко пересчитываются в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц.

  • Комплект поставки Greenlee Sidekick Plus

    Наименование Количество

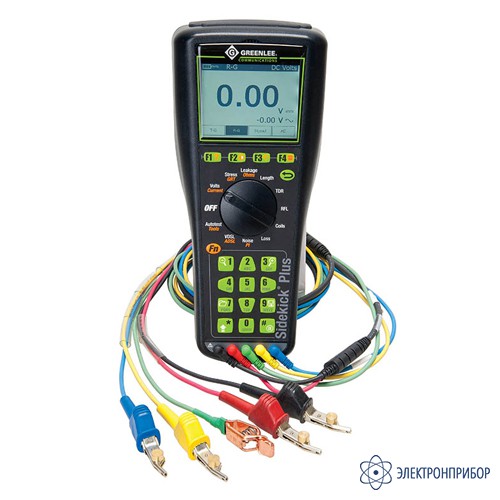

    1 Модуль кабельного анализатора DSL Greenlee Sidekick Plus в зависимости от выбранной модификации 1
    2 Основные тестовые провода (красный, зеленый, черный) 3

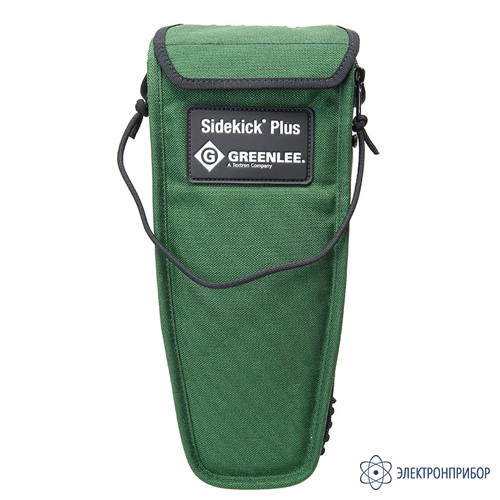

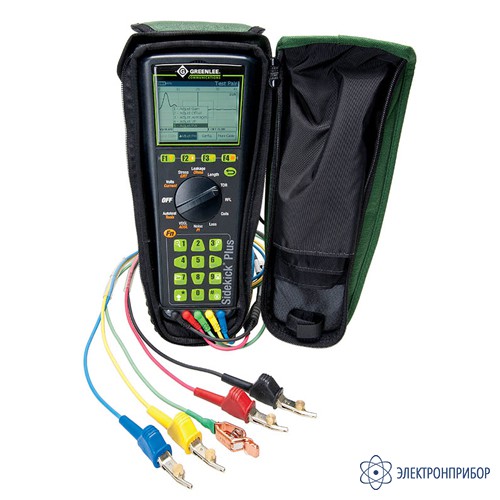

    3 Футляр для переноски анализатора 1
    4 Футляр для переноски принадлежностей 1
    5 Инструкция по эксплуатации 1
    6 Дополнительные тестовые провода (синий, желтый) 2
    7 Литиево-ионная аккумуляторная батарея 1
    8 Держатель для батареек типа АА (батарейки в комплект не входят) 1
    9 Адаптер переменного тока/зарядное устройство (вход 100 – 250 В, 50 – 60 Гц, 1 А; выход 12 В постоянного тока, не менее 2,5 А) 1
    10 Зарядное устройство со штекером подключения к прикуривателю 12 В постоянного тока 1
    11 CD-диск с руководством и приложением Greenlee Record Manager 1
    12 Тестовый ремешок для использования кабельного моста (RFL) 1
    13 Кабель USB 1
