FOD 1206 A, FOD1206A

Приборы для измерения параметров кабелей связи

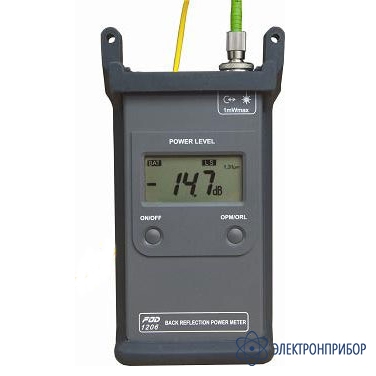

FOD-1206A — измеритель уровня обратного отражения

Код товара: 51239
    • Производитель

      FOD

    Описание измерителя уровня обратного отражения FOD-1206A:

    Измеритель уровня обратного отражения FOD-1206A предназначен для контроля качества полировки одномодовых волоконно-оптических соединителей и измерения уровня обратного отражения в диапазоне от 0 до -65 дБ от других компонентов ВОСП и линий связи. Измеритель может быть использован как источник излучения на длину волны 1310 нм или как измеритель мощности оптического излучения в одномодовом волокне.

  • Технические характеристики тестера оптического FOD-1206A:

    Параметр Значение
    Измеритель оптической мощности
    Одновременная индикация результатов измерений 1310/1550; 1490/1550; 1550/1625
    Длина волны калибровки, нм 1310, 1490, 1550, 1625, 1650
    Диапазон измерений, дБм от -47 до +23
    Разрешение 0,01 дБ
    Относительная погрешность в точке калибровки ±0,25дБ
    Индицируемые единицы измерения мВт, мкВт, нВт, дБм, дБ
    Тип фотодиода InGaAs
    Автоматически определяемые тональные частоты 1кГц, 2кГц, 270 Гц, 330Гц, WAVE ID
    Диапазон обнаружения сигнала тональной частоты не менее -40 дБм
    Диапазон автоматического обнаружения идентификатора длины волны не менее -35 дБм
    Время работы без подзарядки не менее 400 ч
    Сменные адаптеры Универсальный 2,5 мм и 1,5 мм; FC; SC; ST; LC
    Источник оптического излучения
    Выходная мощность непрерывного излучения, дБм не менее 1 мВт
    Генерируемые сигналы 1кГц, 2 кГц, wave ID, CW
    Длина волны излучения, нм 1310±20, 1550±20
    Нестабильность за 15 мин работы не более 0,05 дБ
    Ширина спектра нм тип. 2, макс. 5
    Сменные адаптеры Универсальный 2,5 мм и 1,5 мм; FC; SC; ST; LC
    Время работы без подзарядки не менее 40 ч
    Визуализатор повреждений VFL
    Длина волны излучения, нм 650±10
    Тип излучателя лазерный диод
    Выходная мощность излучения, мВт не менее 0,8 в SM волокне 9/125 мкм
    Общие характеристики
    Питание NiMH батарея, блок питания 100-240B/50-60 Гц
    Условия эксплуатации от -10 °C до +50 °C
    Размеры, мм 180х97х37
    Вес, г 375
  • Комплект поставки FOD-1206A

    Наименование Количество
    1 Отптический тестер FOD-1206A 1
    2 Адаптер 1
    3 Специальный кабель для регулировки измерителя 1
    4 Образцовый кабель FC/APC - FC/SPC 1
    5 Блок питания 1
    6 Защитный резиновы кожух 1
    7 Чехол 1
    8 Техническое описание и инструкция по эскплуатации 1

    Дополнительная комплектация:

    (Поставляется по заказу)

    Наименование
    1 Образцовый кабель FC/APC - SC/SPC
    2 Образцовый кабель FC/APC - ST/SPC
    3 Образцовый кабель FC/APC - LC/SPC
