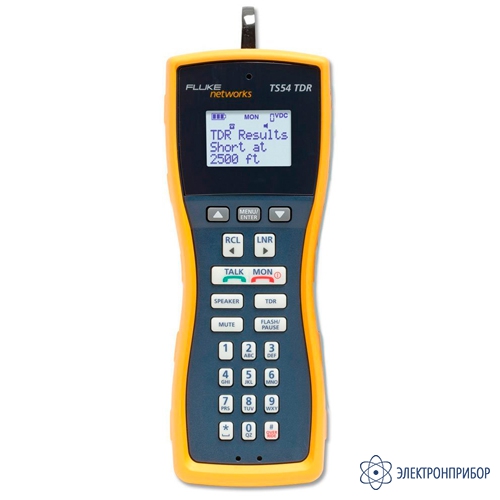

Fluke TS54 TDR — тестовая трубка с рефлектометром и тональным генератором

Код товара: 48659
    • Гарантия

      12 месяцев

    • Производитель

      Fluke Networks

    Назначение тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

    Новый тестер Fluke TS52 TDR имеет последние технические возможности в технологии наборов для тестирования. Разработан с превосходящим, сияющим жидкокристаллическим экраном (LCD) пользовательского интерфейса, он позволяет вам видеть то, что невозможно услышать ни в какой внешней окружающей среде за пределами предприятия.

    Инновационный Fluke TS52 TDR (рефлектометр для измерения временных характеристик) идеально предназначен для техников голосовых каналов, каналов отправления данных и видео потоков, а так же предоставителей коммуникационных услуг, которым нужен лучший набор тестирования в своей категории. Сегодня на рынке нет ни одного продукта похожего на Fluke TS52 TDR. Вам больше не придется с собой носить отдельный TDR, подсветку, определитель пар – все, что вам нужно, находится в этом компактном наборе для тестирования – а это означает снижение веса на 62% снижение затрат на 20% по сравнению с существующими продуктами.

    Защита Fluke TS52 TDR от погодных условий на 20% больше благодаря новейшим технологиям RainSafe™, DropSafe™ и DataSafe™. Fluke TS52 TDR не подвластен погоде и вынослив, может подключится к активным DSL линиям для проверки качества POTS без сбоев в работе.

    Функции тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

    Десять функций тестирования:

    • TDR – определяет длину кабеля и определяет все типы кабелей, включая витую пару, коаксиальный кабель и параллельные проводники;
    • Подсветка – пять разных тонов для быстрого и легкого различения нескольких пар проводов;
    • SmartTone – замыкает правильную пару и изменения тонов для определения точной пары;
    • Указание данных — предупреждает, когда данные присутствуют на линии;
    • Показание/измерение напряжения – определяет потенциальные проблемы на линии;
    • Индикация/измерение тока (мА) – проверяет достаточность тока на линии;
    • Определение вызывающего абонента с ожиданием звонка CID – проверяет функционирование службы;
    • Функция DTMF Digit Grabbing – изолирует неисправное оборудование на территории клиента;
    • Определяет тональный сигнал готовности линии, звонит и получает звонки;
    • Полярность.

    Дополнительные функции:

    • DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон;
    • RainSafe™ PRO – защита в экстремальных погодных условиях;
    • DataSafe™ PRO – предотвращает помехи передачи данных на линии;
    • Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений;
    • Особо больший, освещенный экран LCD;
    • Удобное меню и интерфейс пользователя;
    • 2-сторонняя гарнитура громкой связи;
    • Дополнительная гарнитура.
  • Технические характеристики тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

    Параметр Значение
    Электрическая часть
    Диапазон тока (при подключении к линии) 10 мА - 100 мА
    Сопротивление постоянному току
    При подключении к линии 150 Ω (номинальное значение)
    При отключении от линии >3 МОм
    Импеданс по переменному току
    При подключении к линии 600 Ω номинальное; 300 Гц – 3400 Гц
    При отключении от линии >120 кОм; 300 Гц - 3400 Гц
    Гарнитура с полным электрическим сопротивлением 32 Ом
    Выходной сигнал при импульсном наборе
    Частота импульсов 10 импульсов в секунду ±1 импульс в секунду
    Соотношение длительности сигналов отбоя / ответа абонента 60/40
    Межсерийный интервал >300 мс
    Сопротивление в течение разъединения >100 кОм
    Выходной DTMF-сигнал
    Погрешность тональной частоты ±1,5 % максимум
    Уровень тонального сигнала -3 дБм (комб.) (типичное значение)
    Расхождение между высоким и низким тоном 2 дБ ± 2 дБ
    Скоростной набор
    Объем памяти 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
    Продолжительность PBX Pause Программируемая пользователем; по умолчанию = 4 секундам
    Продолжительность сигнала отбоя Программируется пользователем; по умолчанию — 500 мс
    Задержка автоматического отключения динамика Программируется пользователем; по умолчанию — 2 минуты
    Измерение напряжения
    Диапазон 4 В пост. ток до 140 В пост. ток
    Измерение тока
    Диапазон 0 мА - 100 мА
    Динамическая рефлектометрия
    Диапазон 914 м
    Точность ±2 м ±5 %
    Подсветка SmartTone
    Частоты Стабильный тон: 950 Гц
    Мощность
    Тип батареек Щелочная батарея 9 В
    Физические характеристики
    Размеры 211 мм x 81 мм x 66 мм (без ремня)
    Масса 0,53 кг (без зажима для ремня)
    Водостойкость Набор тестирования водоустойчив и имеет рейтинг IP64
    Диапазон температур
    Разговор по телефону и набор номера от -30°C до 60°C
    Работа ЖК-дисплея от -25°C до 60°C
    Хранение от -30°C до 66°C
    Внешние условия
    Высота над уровнем моря 3 000 метров
    Относительная влажность 95% при 30°C
    75% при 40°C
    45% при 50°C
    30% при 60°C
    Безопасность
    Соответствует требованиям нормативов Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
    Максимальное переходное напряжение 1500 В
    Электромагнитная совместимость Удовлетворяет требованиям EN61326-1

    Примечание: Характеристики могут быть изменены без предварительного уведомления.

  • Комплект поставки Fluke TS54 TDR

    Модель Комплектация Фото

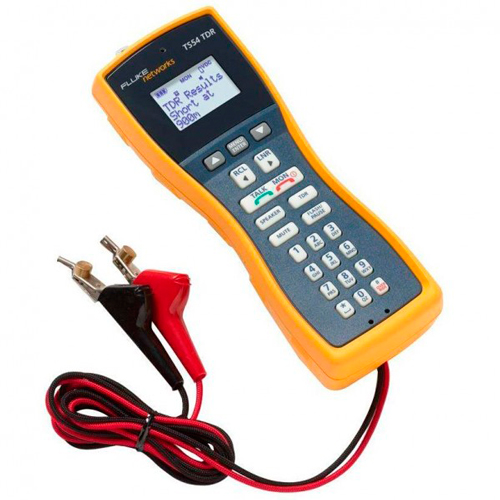

    1 Fluke TS54-A-09-TDR Набор тестирования + TDR, ABN с иголкой для прокола изоляции.

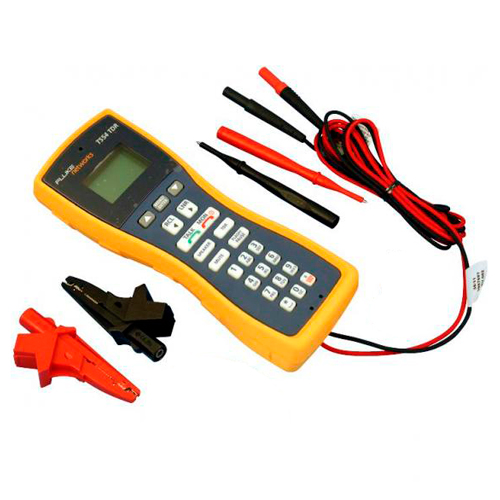

    2 Fluke TS54-BANA Набор тестирования + TDR, с вилкой типа «банан» размером в 4 мм, особо широкие зажимы типа «крокодил» и тестовый датчик.
