Fluke MFTK1200 — базовый комплект для тестирования MultiFiber Pro

Код товара: 42558
    • Гарантия

      12 месяцев

    • Производитель

      Fluke Networks

    • Артикул

      4093182

    Описание измерителя оптической мощности и комплектов для тестирования оптоволокна Fluke MultiFiber Pro:

    MultiFiber Pro Optical Power Meter and Source — это единственный тестер волокна, который может проверять оптоволоконные магистрали MPO без использования шнуров разветвления. Этот набор для тестирования одномодовых и многомодовых волоконных магистралей MPO устраняет сложность проблем с полярностью и облегчает проверку кассет в полевых условиях. Независимо от того, используются ли претерминированные оптоволоконные магистрали MPO со скоростью передачи данных 10 Гбит/с или планируется переход на производительность Ethernet-кабеля нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO. Стандартная установка оптоволокна в центре обработки данных связана с трудоемкой, ручной и неточной проверкой MPO. MultiFiber Pro Optical Power Meter and Source на 90 % быстрее, чем процесс тестирования отдельных волоконных кабелей, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается с нескольких недель до нескольких дней.

    Устройство MultiFiber Pro доступно в нескольких удобных комплектах, соответствующих требованиям по очистке, обследованию и проверке.

    Особенности измерителя оптической мощности и комплектов для тестирования оптоволокна Fluke MultiFiber Pro:

    • Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 оптоволоконные шнуры в разъемах MPO – выполнение всех измерений потерь и мощности занимает всего лишь 6 с. Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс перемещения тестера оптоволокна между шнурами при работе с разветвительными шнурами;
    • Встроенная проверка полярности. Цель схемы полярности — простое обеспечение постоянного соединения между передатчиком и приемником канала связи. Для многолучевых разъемов TIA-568-C.0 определяет три способа достижения этого: способы А, В и С. Ошибки развертывания являются общими, так как эти способы требуют применения комбинации коммутационных кабелей с различными типами полярности. Функция проверки полярности устройства MultiFiber Pro позволяет проверять правильность полярности отдельных коммутационных кабелей, постоянных соединений и каналов;
    • Встроенный разъем MPO на измерителе оптической мощности и источнике света устраняет необходимость применения дорогостоящих и сложных разветвительных шнуров для тестирования оптоволокна MPO. Незакрытые части подвергают кабели, оборудование и тестеры риску загрязнения и влияют на производительность. Обеспечение закрытого соединения защищает тестер от грязи и пыли. MultiFiber Pro позволяет легко закрыть разъем MPO, что повышает надежность тестирования;
    • Простой пользовательский интерфейс. MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент. Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон. Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO. Каждое отдельное измерение, результат которого не соответствует тестовому пределу, точно определяется, что позволяет провести анализ основных причин. Этот мощный и эффективный тестовый комплект позволяет любому стать экспертом в тестировании оптоволокна. Он также повышает эффективность в тестировании проектов центра обработки данных;
    • Выбор отдельного оптоволокна. Одной из главных проблем в центре обработки данных является возможность детализации до отдельного оптоволокна во время тестирования и поиска неисправностей. MultiFiber Pro может выполнять поиск неисправностей отдельного оптоволокна в магистрали MPO и предоставить результат тестирования одного волокна. Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности;
    • Простое составление отчетов. Измеритель мощности MultiFiber Pro может хранить до 3 000 результатов тестирования (что эквивалентно 250 кабелям MPO). Данные внутренней памяти устройства могут быть загружены на ПК с помощью программного обеспечения для управления тестированием кабелей LinkWare™ 7. LinkWare 7 позволяет управлять результатами тестирования, редактировать идентификаторы кабелей, распечатывать профессиональные отчеты и даже экспортировать данные в форматы электронных таблиц.
    • Комплекты на любой случай. Устройство MultiFiber Pro доступно в нескольких удобных комплектах, соответствующих требованиям по очистке, обследованию и проверке. Некоторые комплекты содержат следующее. Видеомикроскоп FI-7000 FiberInspector Pro с адаптером MPO и приспособлением для очистки коннекторов Видеомикроскоп FI-7000 — непревзойденный инструмент для инспектирования состояния оптических разъёмов. Видеомикроскоп FI-7000 FiberInspector Pro™ позволяет оперативно проверять и сертифицировать качество оптических разъёмов внутри портов оборудования/коммутационных панелей или патч-шнуров Автоматическая сертификация состояния коннектора по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ» за 2 секунды

    Описание особенностей комплектов для тестирования оптоволокна Fluke MultiFiber Pro:

    Устройство MultiFiber Pro доступно в нескольких удобных комплектах, соответствующих требованиям по очистке, обследованию и проверке. Некоторые комплекты содержат следующее.

    Видеомикроскоп FI-7000 FiberInspector Pro с адаптером MPO и приспособлением для очистки коннекторов - это непревзойденный инструмент для инспектирования состояния оптических разъёмов. Видеомикроскоп FI-7000 FiberInspector Pro™ позволяет оперативно проверять и сертифицировать качество оптических разъёмов внутри портов оборудования/коммутационных панелей или патч-шнуров Автоматическая сертификация состояния коннектора по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ» за 2 секунды.

    • Тестирование оптических коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ»;
    • Большой сенсорный экран;
    • Графическая индикация проблемных зон, возникающих из-за загрязнений и повреждений поверхности коннектора;
    • Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — IEC 61300-3-35;
    • Устранение человеческого фактора при проверке коннекторов;
    • Включает адаптер MPO для видеомикроскопа и очиститель MPO разъёмов.

    Комплект для очистки оптоволокна — очистители серии IBC™ OneClick. Очистка поверхности оптических коннекторов имеет особую важность. Очистители Fluke Networks OneClick моментально очищают межпанельные соединители и торцевые поверхности оптоволоконных кабелей. Просто нажмите на наконечник инструмента, чтобы начать очистку, и сдвиньте колесо назад. Очиститель MPO OneClick объединен с комплектами MultiFiber Pro для образования наилучшего инструмента для очистки, готового к использованию.

  • Технические характеристики измерителя оптической мощности и комплектов для тестирования оптоволокна Fluke MultiFiber Pro:

    ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ (СПЕЦИФИКАЦИИ ПРИМЕНИМЫ ПРИ 23 ºC (73 ºF), ЕСЛИ НЕ УКАЗАНО ИНАЧЕ)
    Параметр Значение
    Тип детектора InGaAs
    Калиброванные длины волн 850 нм, 1300 нм, 1310 нм, 1550 нм
    Диапазон измерений 0 – -50 дБм
    Время проведения теста 6 секунды
    Линейность измерений мощности ±0,1 дБ
    Погрешность измерения мощности ±0,35 дБ
    Воспроизводимость измерения мощности < 0,10 дБ
    Разрешение экрана, дБ или дБм 0,01
    Единицы отображения мощности dBm (дБм), mW (мВт), µW (мкВт)
    Задаваемый пользователем предел потерь 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ
    Автоматическое определение длины волн Да
    Определение полярности Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems
    Определение 2 кГц Да
    Хранение записей 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели)
    Внешний интерфейс Полноскоростной USB 2,0
    Оптический разъем MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой.
    Требование к питанию 2 щелочные батарейки типа АА
    Время работы от батареек3 30 часов (стандарт)
    Автоматическое выключение питания 10, 20, 30 или 60 минут (может быть отключено пользователем)
    Предупреждение о низком заряде батареи Мигающий индикатор низкого уровня заряда батарей
    Размеры 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)
    Масса 10,9 унции (309 г)
    ИСТОЧНИКИ
    850 нм источник 1310 нм источник 1550 нм источник
    Тип источника излучения Светодиодный Лазер
    Длина волны ±30 нм 1310 нм ± 20 нм 1550 нм ± 20 нм
    Ширина спектра (полная ширина кривой распределения на уровне полумаксимума) 50 нм (номинал) 1 2 нм (номинал), 5 нм (максимум)
    Минимальная выходная мощность ≥ -24 дБм ≥ -1 дБм
    Стабильность ≤±0,1 дБ свыше 8 часов4 ≤±0,25 дБ свыше 8 часов5
    О безопасности лазера IEC 60825-1:класс 1
    Стандарт Encircled Flux Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника. NA
    Оптический разъем MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой. MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой.

    4. 23°C, после 10 минут прогрева

    5. 23°C, после 15 минут прогрева

    Режимы Модуляция 2 кГц, автоматический выбор длины волны
    Требование к питанию 2 щелочные батарейки типа АА
    Время работы от аккумулятора >30 часов (стандарт)
    Автоматическое выключение питания 10, 20, 30 или 60 минут (может быть отключено пользователем)
    Предупреждение о низком заряде батареи Мигающий индикатор низкого уровня заряда батарей
    Размеры 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см)
    Масса 11,4 унции (323 г)
    ВНЕШНИЕ УСЛОВИЯ
    Рабочие температуры -10 – +50 ºC
    Температура хранения -20ºC – 50ºC
    Рабочая влажность 95% (10 – +35 ºC) без образования конденсата;
    75% (35 – +45 ºC) без образования конденсата;
    Неконтролируемо < 10 °C
    Рабочая высота над уровнем моря 4 000 м
    Высота над уровнем моря при хранении 12 000 м
    Вибрация Случайно 2 G, 5 – 500 Гц

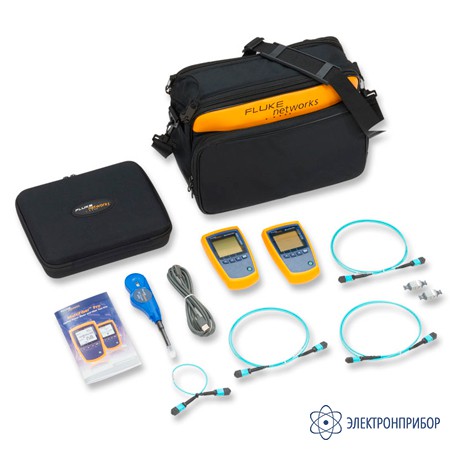

  • Комплект поставки Fluke MFTK1200

    Наименование Количество
    1 Измеритель мощности MultiFiber Pro 1
    2 Источник света 850 нм 1
    3 Комплект тестовых шнуров 1
    4 Адаптеры MPO 1
    5 Чехол для переноски 1
  • Модификации Fluke MultiFiber Pro
