CableMaster800

Приборы для измерения параметров кабелей связи

CableMaster 800 — сетевой тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR)

Код товара: 51492
    • Гарантия

      12 месяцев

    • Производитель

      Softing It Networks

    • Артикул

      PS-PD_CM800

    Описание сетевого тестера витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR) CableMaster 800:

    Сетевой тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR) CableMaster 800 - для проверки сети построенной на витой паре или коаксиальном кабеле. Прибор способен отобразить схему обжима проводов, перепутанные и расщепленные пары, измерить длину кабеля и расстояние до обрыва проводников. Встроенный рефлектометр также позволит определить расстояние до короткого замыкания, чем могут “похвастаться” далеко не все. Тестер имеет много функций для проверки активной сети: функцию Ping, тестирует PoE с имитацией нагрузки, тестирует DHCP/DNS серверы, идентифицирует протоколы CDP/LLDP/NDP и VLAN. Цветной экран прибора, отображает результаты в очень понятном цветном графическом формате. Отчеты могут быть записаны в память устройства и переданы на компьютер.

    Особенности сетевого тестера витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR) CableMaster 800:

    • Определение длины кабеля;
    • Измерение расстояния до обрыва всего кабеля или проводников (метод TDR);
    • Измерение расстояния до короткого замыкания;
    • Определение обрывов, коротких замыканий перепутанных и расщепленных пар;
    • Тестирование сетей передачи данных (RJ45), телефонных и коаксиальных кабелей;
    • Отображение цветной схемы проводов в графическом формате;
    • Тональный генератор для трассировки и идентификации кабеля;
    • Обнаружение подключенных сетевых устройств до 1 Гб/с;
    • Функция Ping на один или список адресов;
    • Поддержка протоколов IPv4 и IPv6;
    • Тестирование DHCP/DNS серверов;
    • Тестирование подключения TCP/UDP;
    • Идентификация CDP/LLDP/NDP и VLAN;
    • Отображение конфигурации сети;
    • Тестирование PoE с нагрузкой в соответствии с IEEE 802.3 af/at;
    • Поддержка 8-ми удаленных идентификаторов схемы разводки (№ 1-8);
    • Поддержка 20-ти удаленных номерных идентификаторов Coax (№ 1-20);
    • Поддержка 19-ти удаленных номерных идентификаторов RJ45 (№ 1-19);
    • Защита от входного напряжения до 66 В (DC) и 55 В (AC);
    • Память на 250 результатов тестирования;
    • Время работы от батарей 20 часов, в режиме ожидания 1,5 года
    • Соответствие CE;
    • Сохранение результатов, связь с ПК, генерация отчетов.
  • Технические характеристики комплектa сетевого тестера, щупа и аксессуаров CableMaster 850:

    Параметр Значение
    CableMaster 200 CableMaster 500 CableMaster 600 CableMaster 800
    Разъемы RJ45 RJ45, 11, Coax RJ45, Coax RJ45, Coax
    Экран ч.б. ч.б. цветной цветной
    Схема распиновки проводов T568A/B, crossover да да да да
    Определение повреждений кабеля да да да да
    Тональный генератор да да да да
    Защита от входного напряжения да да да да
    Индикатор низкого заряда батарей да да да да
    Автоматическое отключение питания да да да да
    Прочный корпус да да да да
    Измерение длины кабеля нет да да да
    Измерение расстояния до обрыва кабеля нет да да да
    Зажигание светодиода порта коммутатора нет да да да
    Измерение расстояния до короткого замыкания нет нет да да
    Идентификация активного Ethernet на линии нет нет да да
    Тестирование PoE с нагрузкой нет нет да да
    Поддержка идентификаторов схемы RJ45 №1-8 нет нет да да
    Сохранение результатов, генерация отчетов нет нет да да
    Соответствие CE нет нет да да
    Ping - запрос на один или список адресов нет нет нет да
    IPv4 и IPv6 - поддержка протоколов нет нет нет да
    DHCP/DNS - тестирование серверов нет нет нет да
    TCP/UDP - тестирование подключения нет нет нет да
    CDP/LLDP/NDP и VLAN - идентификация нет нет нет да
    Отображение конфигурации сети нет нет нет да
    Питание LR44 - 4 шт “Крона” АА - 6 шт АА - 6 шт
    Время работы от батарей 80 часов 425 часов 20 часов 20 часов
    Параметр Значение
    Технология измерений Рефлектометрия (TDR) и емкость
    Интерфейсы RJ45, Coax, USB
    Измерения параметров кабеля
    Измерение длины кабеля до 457 м ± (5%+0,3 м)
    Тестирование кабеля с удаленным идентификатором до 305 м
    Обнаружение расщепленных пар от 1 до 305 м
    Поддержка удаленных идентификаторов с определением схемы разводки и номера 8 (RJ 45)
    Поддержка удаленных идентификаторов с определения номера 20 (RJ 45 или Coax)
    Power over Ethernet
    Тестирование PoE по стандарту IEEE 802.3af и IEEE 802.3at (PoE Plus, (более 24 Вт)
    Тесты для классов и нагрузок кабельных линий до 25,5 Вт (в классе 4 Определяет режим A или B)
    Active Ethernet Индикация предоставляемой скорости 10/100/1000 Base-T (half or full duplex)
    Тестирование сети Обнаруживает и отображает подключенные сетевые устройства;
    Ping IPv4 / URL / IPv6;
    DHCP / DNS Тест;
    Идентификация LLDP / CDP;
    Тест подключения TCP / UDP;
    Мигание LED порта. Шаг 0,1 Гц
    Отчеты Отчеты в формате PDF/CSV с помощью программного обеспечения на ПК
    Общие характеристики
    Напряжение, которое может быть подано на два любых проводника разъема тестера без его повреждения RJ порт: 66 VDC или 55 VAC;
    F-connector: 50 VDC или VAC
    Сохранение результатов 250 отчетов тестирования кабеля или сети
    Тональный генератор Частота тона: 730 Гц или 1440 Гц
    Батарея 6xAA, 9VDC, 2,200 мАч (типично) alkaline;
    время работы - 20 часов (типично);
    в режиме ожидания - 1.5 года (типично)
    Высота работы до 3048 м над уровнем моря
    Температура работы от 0 до 50 °C
    Температура хранения от -20 до +60 °C
    Влажность от 10% до 90%, без конденсации
    Ударопрочность Высокопрочный PC/ABS пластик выдерживает падение с высоты 1,2 м
    Экран Цветной LCD с диагональю 7,1 см
    Безопасность CE
    Языки English, French, German, Spanish
    Габариты 4.7 x 9.15 x 17.3 см
    Вес 510 г (с батареями)

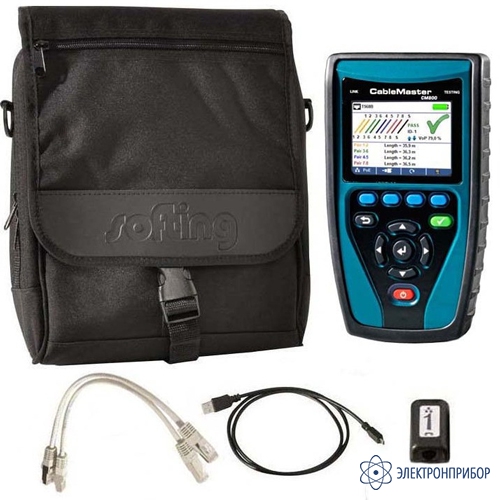

  • Комплект поставки CableMaster 800

    Наименование Количество
    1 Сетевой тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR) CableMaster 800 1
    2 Удаленные идентификаторы RJ-45 для определения схемы расположения проводников 1
    3 Коммутационный шнур RJ-45 на RJ-45 2
    4 Micro USB кабель 1
    5 Батарейки АА 6
    6 Сумка для тестера и аксессуаров 1

  • Файлы для CableMaster 800

Файлы для CableMaster 800
