CableMaster 500 — тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины)

Код товара: 51478
  • Описание тестера витой пары RJ45/12/11 и коаксиального кабеля (с определением длины) CableMaster 500:

    Тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины) CableMaster 500 - современный тестер для определения целостности и длины кабеля, распиновки разъемов на витой паре RJ45, телефонном RJ11/12 и коаксиальном кабеле Coax. Прибор способен измерить длину каждой пары кабеля емкостным методом и расстояние до обрыва кабеля, обнаружить наличие повреждений и ошибок монтажа. Большой дисплей с Backlight подсветкой, наглядно выдает информацию, которая легко и быстро воспринимается. Предусмотрено и звуковое подтверждение пройденого тестеста, что делает работу еще быстрее и удобней. Также CableMaster 500 имеет клавиатуру с подсветкой и встроенный LED фонарь для работы в темных помещениях. Прибор работает с витой парой UTP, FTP, SSTP (до 8 проводников), телефонным (до 6 проводников) и коаксиальным кабелем. Тестер сам подсказывает пригоден ли кабель к передаче сигнала помечая рабочий кабель иконкой "PASS". Встроенный генератор тонального сигнала поможет идентифицировать кабель, найти нужный порт на патч панели, или трассировать линию (требуется щуп CT15 для приема сигнала). Для поиска порта коммутатора предусмотрена функция отправки сигнала для активации мигания LED светодиода этого порта.

    Особенности тестера витой пары RJ45/12/11 и коаксиального кабеля (с определением длины) CableMaster 500:

    • Разъемы для подключения: RJ45, RJ11/12, Coax;
    • Тестирование сетей Ethernet (CAT7, 6A, 5e, 5, 4, 3), телефонных и коаксиальных кабелей;
    • Определение обрывов, коротких замыканий, перепутанных и расщепленных пар;
    • Измерение длины кабеля (емкостной метод);
    • Измерение расстояния до обрыва кабеля или пар;
    • Отображение схемы проводов в цифровом формате (распиновка RJ45);
    • Отправка сигнала для зажигания светодиода порта коммутатора;
    • Тональный генератор для идентификации кабеля или порта (4 тональности);
    • Экран черно-белый LCD 2.75” с backlit подсветкой;
    • Светящиеся в темноте кнопки;
    • Встроенный в корпус LED фонарик;
    • Звуковой сигнал для дополнительной обратной связи;
    • Подтверждение правильной схемы (Pass) для T568A/B, Crossover, 6-pin коннекторов;
    • Защита от входного напряжения до 50 В (DC или AC);
    • Поддержка удаленных идентификаторов схемы проводов № 1-8;
    • Поддержка удаленных идентификаторов с номером (№ 1-19) RJ45 и Coax;
    • Питание: 9В батарея типа “Крона”;
    • Время работы от батарей 425 часов (4 года в режиме ожидания);
    • Индикатор низкого заряда батарей;
    • Автоматическое отключение подсветки экрана и питания;
    • Прочный корпус с противоскользящими резиновыми боковыми захватами;
    • Удаленный идентификатор закрепляемый в корпусе прибора;
    • Максимальная измеряемая длина кабеля 610 м.

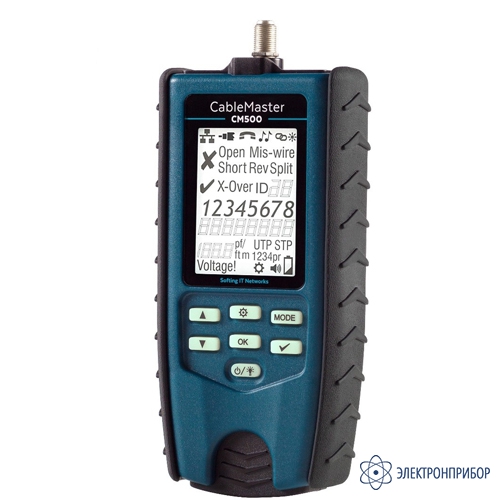

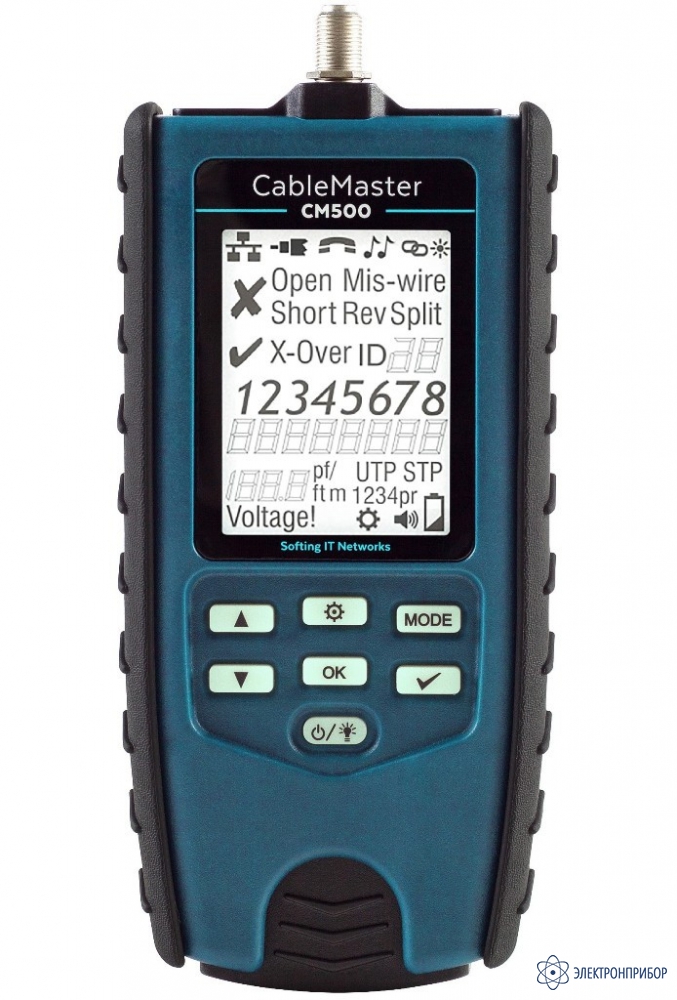

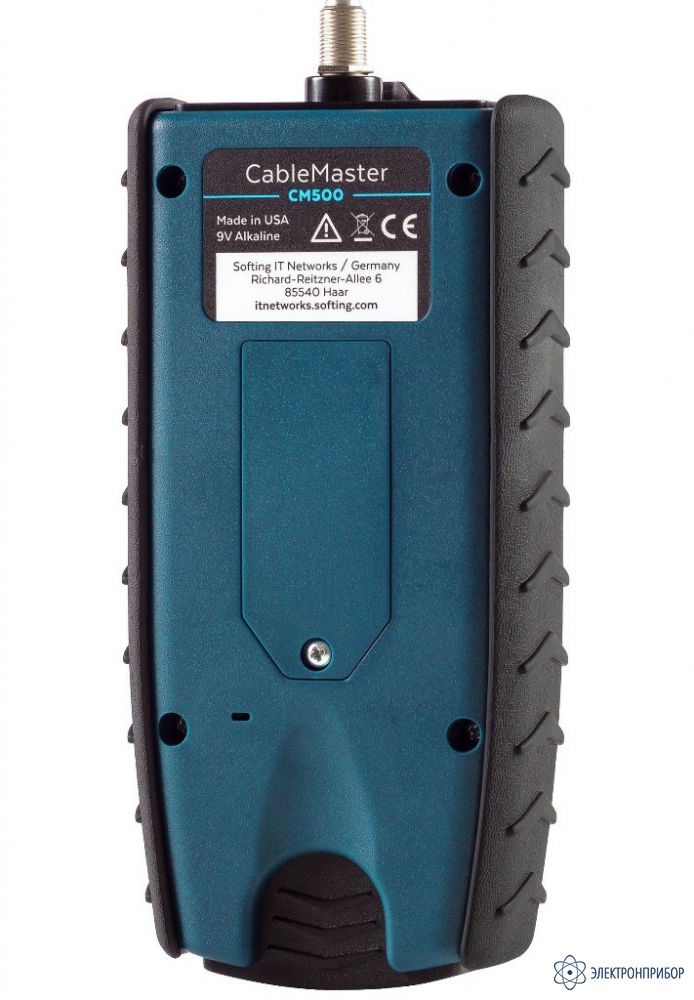

                           Общий вид тестера CableMaster 500:

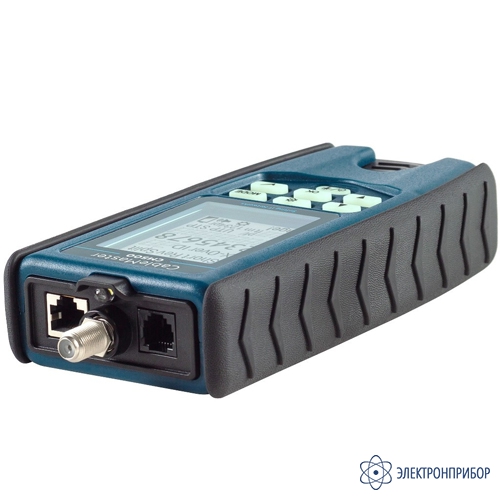

    1. Порты подключения и встроенный светодиодный фонарик (верхняя сторона тестера).

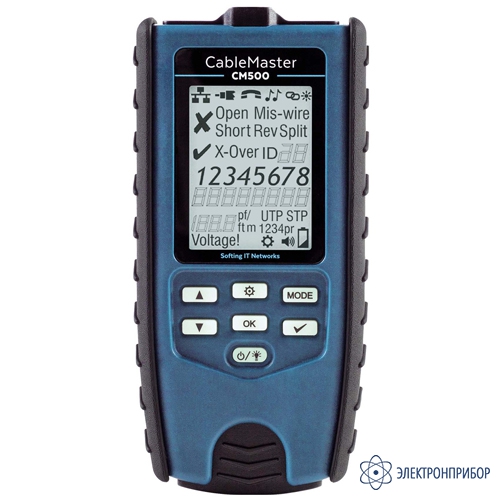

    2. Большой жидкокристаллический экран с подсветкой.
    3. Клавиатура с подсветкой в темноте.
    4. Съемное удаленное устройство с портами RJ45, RJ12/11 и коаксиальным разъемом.
  • Технические характеристики тестера витой пары RJ45/12/11 и коаксиального кабеля (с определением длины) CableMaster 500:

    Параметр Значение
    CableMaster 200 CableMaster 500 CableMaster 600
    Разъемы RJ45 RJ45, 11, Coax RJ45, Coax
    Экран ч.б. ч.б. цветной
    Подсветка экрана (Backlit) и клавиатуры нет да да (экран)
    Встроенный в корпус LED фонарь нет да да
    Функция зажигания LED порта коммутатора нет да да
    Измерение длины кабеля нет да да
    Измерение длины кабеля нет да (по ёмкости) да (метод TDR)
    Измерение расстояния до обрыва нет да да
    Измерение расстояния до короткого замыкания нет нет да
    Проверка схемы обжима разъемов да да да
    Цифровой формат отображения схемы да да да
    Графический формат отображения схемы нет нет да
    Определение обрывов и замыканий жил да да да
    Определение перепутанных пар да да да
    Определение расщепленных пар да да да
    Определение кабеля типа Cross Over да да да
    Идентификация активного Ethernet на линии нет нет да
    Тестирование PoE с нагрузкой (IEEE 8023 af/at) нет нет да
    Сохранение результатов тестирования, отчёты нет нет да
    Тональный генератор для отбора кабеля да да да
    Защита от входного напряжения да да да
    Идентификатор схемы обжима в комплекте да да да
    Поддержка идентификаторов схемы RJ45 нет № 1-8 № 1-8
    Поддержка номерных идентификаторов нет № 1-19 № 1-19
    Питание LR44 - 4 шт “Крона” АА - 6 шт
    Время работы от батарей 80 часов 425 часов 20 часов
    Индикатор низкого заряда батарей да да да
    Автоматическое отключение питания да да да
    Прочный корпус с резиновыми накладками да да да
    Тестер кабеля да да да
    Идентификатор схемы проводов 1 шт 1 шт (№1) да
    Удалённые идентификаторы с номером № 1-5 нет нет
    F-адаптер нет да нет
    Коммутационный шнур RJ-45 на RJ-45 нет нет 2 шт
    Micro USB кабель нет нет да
    Сумка нет нет да
    Параметр Значение
    Общие характеристики
    Дисплей 2.75” монохромный LCD с Backlit подсветкой
    Измерение длины кабеля от 0,3 до 610 метров (кабель CAT 5E с емкостью 15 пФ/фут)
    Технология измерения Емкостное тестирование
    Длина кабеля для обнаружения расщепленной пары (Split) от 0.5 метра
    Питание Одна щелочная батарейка 9 В типа “крона”
    Время работы от батареи В режиме работы: 425 часов
    В режиме ожидания: 4 года
    Максимальное напряжение между любыми двумя контактами разъема без повреждения RJ12/RJ45/F: 50 В постоянного тока или переменного тока
    Температура работы от 0 до 50 °C
    Температура хранения от -20 до +60 °C
    Влажность от 10% до 90%, без конденсации
    Индикация низкого заряда батареи Иконка батареи мигает, когда напряжение батарейки падает
    Погрешность измерения длины без погрешности удельной емкости ± 3% плюс ± 30,48 см. (1 фут)
    Удельная емкость по умолчанию Voice: 17,4 пФ/фут
    Video: 16,5 пФ/фут
    Data: 15 пФ/фут
    Оснащение Встроенный в корпус LED фонарь
    Клавиатура светящаяся в темноте
    Звуковой сигнал для дополнительной обратной связи
    Габариты 17.3 x 8.1 x 3.5 см
    Вес 305 г с батарейкой и удаленным идентификатором
  • Комплект поставки CableMaster 500

    Наименование Количество
    1 Тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины) CableMaster 500 1
    2 Удаленный индентификатор для определения схемы проводов. 1
    3 F коаксиальный адаптер 1
    4 Инструкция 1
